| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | CCWDM-1x4 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

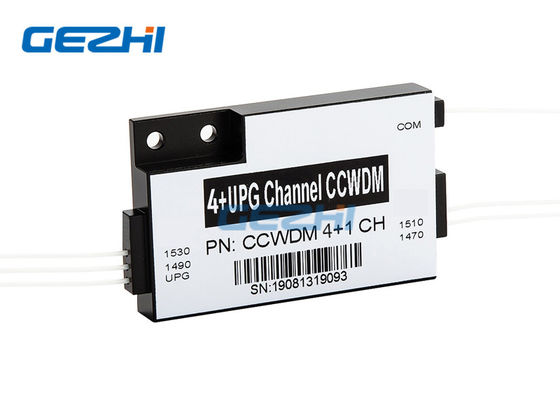

4 चैनल कॉम्पैक्ट CWDM मॉड्यूल निष्क्रिय CCWDM अपग्रेड पोर्ट के साथ
ग्राहक की आवश्यकताओं के आधार पर कस्टम कॉन्फ़िगर, विश्वसनीय, CCWDM उत्पादों में विशेष GEZHI।अपग्रेड पोर्ट के साथ हमारे 4 चैनल कॉम्पैक्ट सीडब्ल्यूडीएम मॉड्यूल पैसिव CCWDM फ्री स्पेस ऑप्टिक्स पर आधारित है और इसमें थिन-फिल्म फिल्टर (TFF) डिजाइनों की बेहतर एकरूपता है।GEZHI के उच्च अलगाव, कम सम्मिलन हानि, कम PDL कॉम्पैक्ट CWDM मॉड्यूल पैसिव CCWDM 4 तरंग दैर्ध्य 1470nm, 1490nm, 1510nm, 1530nm और भविष्य के विकास और फाइबर विस्तार के लिए एक उन्नयन बंदरगाह के साथ उच्च गुणवत्ता वाले मापदंडों की पेशकश करते हैं।
यह CWDM उत्पादों को दूरसंचार, PON नेटवर्क, कॉर्पोरेट नेटवर्क, केबल टीवी और अन्य क्षेत्रों में उपयोग किया जाता है।निचले सम्मिलन की हानि का उपयोग करते समय CCWDM मॉड्यूल में कम संकेत क्षीणन होता है, जिससे सिग्नल ट्रांसमीटर की बिजली की आवश्यकता कम हो जाती है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशेष विवरण
| पैरामीटर | 4 चौ | 4 + UPG | 8 चौ | 8 + UPG1 | 8 + UPG2 | ||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1620 | ||||||
| चैनल तरंग दैर्ध्य (nm) | 1270,1290, ..., 1590,1610, या 1271,1291, ..., 1591,1611 | ||||||
| UPG पोर्ट वेवलेंथ रेंज (एनएम) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| चैनल रिक्ति (एनएम) | 20 | ||||||
| चैनल पासबैंड (nm) | CWL +/- 6.5nm | ||||||
| सम्मिलन हानि (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| चैनल रिपल (dB) | ≤0.3 | ||||||
| अलगाव (डीबी) | सटा हुआ | > 30 | |||||
| गैर adjacen | > 40 | ||||||
| यूपीजी अलगाव (डीबी) | NA | > 15 | NA | > 15 | > 15 | ||
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | ≤0.2 | ||||||
| दिशिकता (डीबी) | > 45 | ||||||
| रिटर्न लॉस (डीबी) | > 45 | ||||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | ||||||
| ऑपरेटिंग तापमान (℃) | -40 ~ + 75 | ||||||
| भंडारण तापमान (℃) | -40 ~ + 85 | ||||||
| फाइबर प्रकार | G657A1 | ||||||
| योजक | TBD | ||||||
| पैकेज आयाम (मिमी) | L55 x W35 x H8 या L46 x W28 x H6 | ||||||
आदेश की जानकारी
| विन्यास | चैनल नं। | घेंटा प्रकार | रेशा लंबाई | अवनति(मिमी) | योजक |
| सीसी = CCWDM |
40 = 4 चैनल 41 = 4 + UPG 80 = 8 चैनल 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1m |
1 = L55 x W35 xH8 2 = एल 46 एक्स डब्ल्यू 28 एक्स एच 6 |
0 = कोई नहीं = 5 नियंत्रण रेखा / एपीसी 7 = दूसरों |
अद्वितीय मुक्त अंतरिक्ष प्रौद्योगिकी
अपग्रेड पोर्ट के साथ 4 चैनल कॉम्पैक्ट सीडब्ल्यूडीएम मॉड्यूल पैसिव CCWDM फ्री-स्पेस टेक्नोलॉजी को अपनाता है, जो डेटा को वायरलेस तरीके से प्रसारित करने के लिए फ्री स्पेस में लाइट प्रोपेगेटिंग का उपयोग करता है।डिवाइस के अंदर, आसन्न सिग्नल चैनलों को फाइबर के बजाय समानांतर बीम द्वारा कैस्केड किया जाता है।यह पैकेज बॉक्स के लिए बहुत सारे स्थान बचाता है, और अद्वितीय कारीगरी कम प्रविष्टि नुकसान के साथ CCWDM Mux Demux को भी मदद करती है।
4 चैनल कॉम्पैक्ट CWDM मॉड्यूल निष्क्रिय CCWDM अपग्रेड पोर्ट के साथ
मशीनी चित्रांकन
श्रेणी 1
टाइप 2
|
|
