| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | CCWDM-1x18 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
निष्क्रिय CCWDM Mux फ़ील्ड मॉड्यूल एकल फाइबर LC / PC प्रोटोकॉल स्वतंत्र
GEZHI से स्वतंत्र पैसिव CCWDM Mux फील्ड मॉड्यूल सिंगल फाइबर एलसी / पीसी प्रोटोकॉल का मतलब अतिरिक्त फाइबर स्थापित किए बिना आपके फाइबर ऑप्टिक नेटवर्क में क्षमता जोड़ना है।यह उद्योग के सबसे छोटे पैकेजों में से एक में विरासत फाइबर प्लांट से बढ़ी हुई बैंडविड्थ और बढ़ा हुआ राजस्व प्रदान करता है।पैसिव CCWDM Mux फील्ड मॉड्यूल सिंगल फाइबर एलसी / पीसी प्रोटोकॉल इंडिपेंडेंट, पतली फिल्म फिल्टर तकनीक और मेटल बॉन्डिंग माइक्रो ऑप्टो पैकेजिंग पर आधारित है।
यह CWDM उत्पादों को दूरसंचार, कॉर्पोरेट नेटवर्क, PON नेटवर्क, केबल टीवी और अन्य क्षेत्रों में उपयोग किया जाता है।निचले सम्मिलन की हानि का उपयोग करते समय CCWDM मॉड्यूल में कम संकेत क्षीणन होता है, जिससे सिग्नल ट्रांसमीटर की बिजली की आवश्यकता कम हो जाती है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशेष विवरण
| पैरामीटर | 10 चौ | 12ch | 14 चौ | 16Ch | 18Ch | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1620 | |||||
| चैनल तरंग दैर्ध्य (nm) | 1270,1290, ..., 1590,1610, या 1271,1291, ..., 1591,1611 | |||||
| चैनल रिक्ति (एनएम) | 20 | |||||
| चैनल पासबैंड (nm) | CWL +/- 6.5nm | |||||
| सम्मिलन हानि (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| चैनल रिपल (dB) | ≤0.4 | |||||
| अलगाव (डीबी) | सटा हुआ | > 30 | ||||
| गैर आसन्न | > 40 | |||||
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | |||||
| ध्रुवीकरण निर्भर हानि | ≤0.2 | |||||
| दिशिकता (डीबी) | > 45 | |||||
| रिटर्न लॉस (डीबी) | > 45 | |||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | |||||
| ऑपरेटिंग तापमान (℃) | -5 ~ 70 | |||||
| भंडारण तापमान (℃) | -40 ~ 85 | |||||
| फाइबर प्रकार | G657A1 | |||||
| योजक | TBD | |||||
| पैकेज आयाम (मिमी) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
निष्क्रिय CCWDM Mux फ़ील्ड मॉड्यूल एकल फाइबर LC / PC प्रोटोकॉल स्वतंत्र
आदेश की जानकारी
| विन्यास | चैनल नं। | घेंटा प्रकार | रेशा लंबाई | अपकर्ष (मिमी) | योजक |
| सीसी = CCWDM |
10 = 10 चैनल 41 = 4 + UPG 80 = 8 चैनल 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1m |
1 = L55 x W35 xH8 2 = L55 x W45 xH8
|
0 = कोई नहीं = 5 नियंत्रण रेखा / एपीसी 7 = दूसरों |
अद्वितीय मुक्त अंतरिक्ष प्रौद्योगिकी
पैसिव CCWDM Mux फील्ड मॉड्यूल सिंगल फाइबर एलसी / पीसी प्रोटोकॉल इंडिपेंडेंट फ्री-स्पेस टेक्नोलॉजी को अपनाता है, जो डेटा को वायरलेस तरीके से प्रसारित करने के लिए फ्री स्पेस में लाइट प्रॉपगेटिंग का इस्तेमाल करता है।डिवाइस के अंदर, आसन्न सिग्नल चैनलों को फाइबर के बजाय समानांतर बीम द्वारा कैस्केड किया जाता है।यह पैकेज बॉक्स के लिए बहुत सारे स्थान बचाता है, और अद्वितीय कारीगरी कम प्रविष्टि नुकसान के साथ CCWDM Mux Demux को भी मदद करती है।

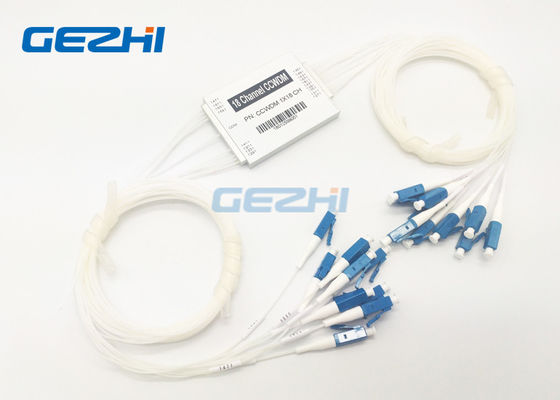

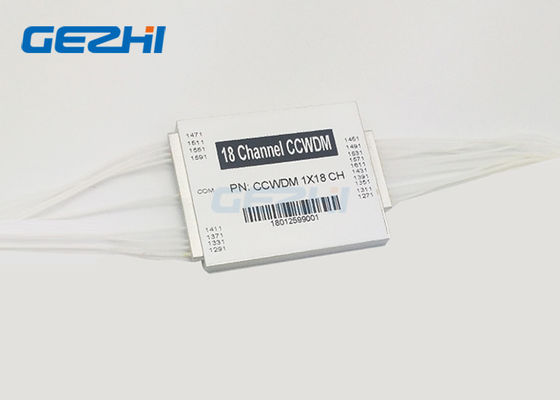

1x18 CCWDM एकल फाइबर समाधान
निष्क्रिय CCWDM Mux फ़ील्ड मॉड्यूल एकल फाइबर LC / PC प्रोटोकॉल स्वतंत्र
मशीनी चित्रांकन
श्रेणी 1
टाइप 2
|
|
