| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | CCWDM-1X7 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

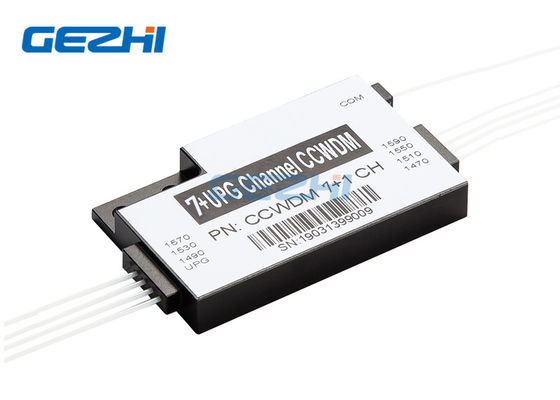

1x7 CH मिनी CWDM मॉड्यूल ऑप्टिकल CCWDM Mux / Demux डिवाइस
ग्राहक की आवश्यकताओं के आधार पर कस्टम कॉन्फ़िगर, विश्वसनीय, CCWDM उत्पादों में विशेष GEZHI।हमारे 1x7 CH मिनी CWDM मॉड्यूल ऑप्टिकल CCWDM Mux / Demux डिवाइस फ्री स्पेस ऑप्टिक्स पर आधारित है और इसमें Thin-Film Filter (TFF) डिजाइनों की बेहतर एकरूपता है।GEZHI के उच्च अलगाव, कम सम्मिलन हानि, कम PDL कॉम्पैक्ट CWDM मॉड्यूल पैसिव CCWDM 7 तरंग दैर्ध्य 1470nm, 1490nm, 151 के साथ उच्च गुणवत्ता वाले मापदंडों की पेशकश करते हैं0nm, 1530nm, 1550nm, 1570nm, 1590nm और भविष्य के विकास और फाइबर के विस्तार के लिए एक अपग्रेड पोर्ट के साथ।
1x7 CH मिनी CWDM मॉड्यूल ऑप्टिकल CCWDM Mux / Demux डिवाइस CWDM उत्पादों को दूरसंचार, PON नेटवर्क, कॉर्पोरेट नेटवर्क, केबल टीवी और अन्य क्षेत्रों में उपयोग किया जा सकता है।निचले सम्मिलन की हानि का उपयोग करते समय CCWDM मॉड्यूल में कम संकेत क्षीणन होता है, जिससे सिग्नल ट्रांसमीटर की बिजली की आवश्यकता कम हो जाती है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशेष विवरण
| पैरामीटर | 7 चौ | 7 + UPG | 8 चौ | 8 + UPG1 | 8 + UPG2 | ||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1620 | ||||||
| चैनल तरंग दैर्ध्य (nm) | 1270,1290, ..., 1590,1610, या 1271,1291, ..., 1591,1611 | ||||||
| UPG पोर्ट वेवलेंथ रेंज (एनएम) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| चैनल रिक्ति (एनएम) | 20 | ||||||
| चैनल पासबैंड (nm) | CWL +/- 6.5nm | ||||||
| सम्मिलन हानि (dB) * | ≤2.0 | ≤2.0 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| चैनल रिपल (dB) | ≤0.3 | ||||||
| अलगाव (डीबी) | सटा हुआ | > 30 | |||||
| गैर adjacen | > 40 | ||||||
| यूपीजी अलगाव (डीबी) | NA | > 15 | NA | > 15 | > 15 | ||
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | ≤0.2 | ||||||
| दिशिकता (डीबी) | > 45 | ||||||
| रिटर्न लॉस (डीबी) | > 45 | ||||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | ||||||
| ऑपरेटिंग तापमान (℃) | -40 ~ + 75 | ||||||
| भंडारण तापमान (℃) | -40 ~ + 85 | ||||||
| फाइबर प्रकार | G657A1 | ||||||
| योजक | TBD | ||||||
| पैकेज आयाम (मिमी) | L55 x W35 x H8 या L46 x W28 x H6 | ||||||
अद्वितीय मुक्त अंतरिक्ष प्रौद्योगिकी
1x7 CH मिनी CWDM मॉड्यूल ऑप्टिकल CCWDM Mux / Demux डिवाइस फ्री-स्पेस तकनीक को अपनाता है, जो डेटा को वायरलेस तरीके से प्रसारित करने के लिए खाली स्थान में प्रकाश प्रसार का उपयोग करता है।डिवाइस के अंदर, आसन्न सिग्नल चैनलों को फाइबर के बजाय समानांतर बीम द्वारा कैस्केड किया जाता है।यह पैकेज बॉक्स के लिए बहुत सारे स्थान बचाता है, और अद्वितीय कारीगरी कम प्रविष्टि नुकसान के साथ CCWDM Mux Demux को भी मदद करती है।
1x7 CH मिनी CWDM मॉड्यूल ऑप्टिकल CCWDM Mux / Demux डिवाइस
आदेश की जानकारी
| विन्यास | चैनल नं। | घेंटा प्रकार | रेशा लंबाई | अवनति(मिमी) | योजक |
| सीसी = CCWDM |
70 = 7 चैनल 71 = 7 + UPG 80 = 8 चैनल 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1m |
1 = L55 x W35 xH8 2 = एल 46 एक्स डब्ल्यू 28 एक्स एच 6 |
0 = कोई नहीं = 5 नियंत्रण रेखा / एपीसी 7 = दूसरों |
मशीनी चित्रांकन
श्रेणी 1
टाइप 2
|
|
