| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | CCWDM-1x8 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

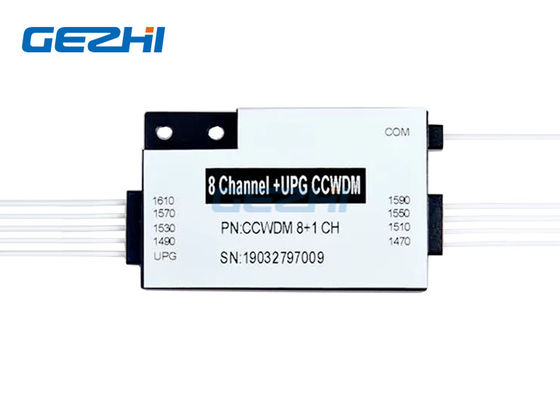

8 चैनल CCWDM मिनी मॉड्यूल फ्री स्पेस कैस्केडिंग टेक्नोलॉजी
ग्राहक की आवश्यकताओं के आधार पर कस्टम कॉन्फ़िगर, विश्वसनीय, CCWDM उत्पादों में विशेष GEZHI।हमारा लो इंसर्शन लॉस कॉम्पैक्ट CCWDM (CCWDM) मॉड्यूल फ्री स्पेस ऑप्टिक्स पर आधारित है और इसमें थिन-फिल फिल्टर (TFF) डिजाइनों की बेहतर एकरूपता है।GEZHI के उच्च अलगाव, कम पीडीएफ CCWDMs 18 चैनल समाधान तक उच्च गुणवत्ता वाले मापदंडों की पेशकश करते हैं और इसमें 1310nm अपग्रेड पोर्ट और टेस्ट / मॉनिटर पोर्ट भी शामिल हो सकते हैं।
यह CWDM उत्पादों को दूरसंचार, कॉर्पोरेट नेटवर्क, PON नेटवर्क, केबल टीवी और अन्य क्षेत्रों में उपयोग किया जाता है।निचले सम्मिलन की हानि का उपयोग करते समय CCWDM मॉड्यूल में कम संकेत क्षीणन होता है, जिससे सिग्नल ट्रांसमीटर की बिजली की आवश्यकता कम हो जाती है।
|
विशेषताएं |
अनुप्रयोग |
|
|
आदेश की जानकारी
| विन्यास | चैनल नं। | घेंटा प्रकार | रेशा लंबाई | अवनति(मिमी) | योजक |
| सीसी = CCWDM |
40 = 4 चैनल 41 = 4 + UPG 80 = 8 चैनल 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1m |
1 = L55 x W35 xH8 2 = एल 46 एक्स डब्ल्यू 28 एक्स एच 6 |
0 = कोई नहीं = 5 नियंत्रण रेखा / एपीसी 7 = दूसरों |
विशेष विवरण
| पैरामीटर | 4 चौ | 4 + UPG | 8 चौ | 8 + UPG1 | 8 + UPG2 | ||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1620 | ||||||
| चैनल तरंग दैर्ध्य (nm) | 1270,1290, ..., 1590,1610, या 1271,1291, ..., 1591,1611 | ||||||
| UPG पोर्ट वेवलेंथ रेंज (एनएम) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| चैनल रिक्ति (एनएम) | 20 | ||||||
| चैनल पासबैंड (nm) | CWL +/- 6.5nm | ||||||
| सम्मिलन हानि (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| चैनल रिपल (dB) | ≤0.3 | ||||||
| अलगाव (डीबी) | सटा हुआ | > 30 | |||||
| गैर adjacen | > 40 | ||||||
| यूपीजी अलगाव (डीबी) | NA | > 15 | NA | > 15 | > 15 | ||
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | ≤0.2 | ||||||
| दिशिकता (डीबी) | > 45 | ||||||
| रिटर्न लॉस (डीबी) | > 45 | ||||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | ||||||
| ऑपरेटिंग तापमान (℃) | -40 ~ + 75 | ||||||
| भंडारण तापमान (℃) | -40 ~ + 85 | ||||||
| फाइबर प्रकार | G657A1 | ||||||
| योजक | TBD | ||||||
| पैकेज आयाम (मिमी) | L55 x W35 x H8 या L46 x W28 x H6 | ||||||
अद्वितीय मुक्त अंतरिक्ष प्रौद्योगिकी
8 चैनल CCWDM मिनी मॉड्यूल फ्री-स्पेस तकनीक को अपनाता है, जो डेटा को वायरलेस तरीके से प्रसारित करने के लिए खाली स्थान में प्रकाश प्रसार का उपयोग करता है।डिवाइस के अंदर, आसन्न सिग्नल चैनलों को फाइबर के बजाय समानांतर बीम द्वारा कैस्केड किया जाता है।यह पैकेज बॉक्स के लिए बहुत सारे स्थान बचाता है, और अद्वितीय कारीगरी कम प्रविष्टि नुकसान के साथ CCWDM Mux Demux को भी मदद करती है।
8 चैनल CCWDM मिनी मॉड्यूल फ्री स्पेस कैस्केडिंग टेक्नोलॉजी
मशीनी चित्रांकन
श्रेणी 1
टाइप 2
|
|
