| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | CCWDM-1x12 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

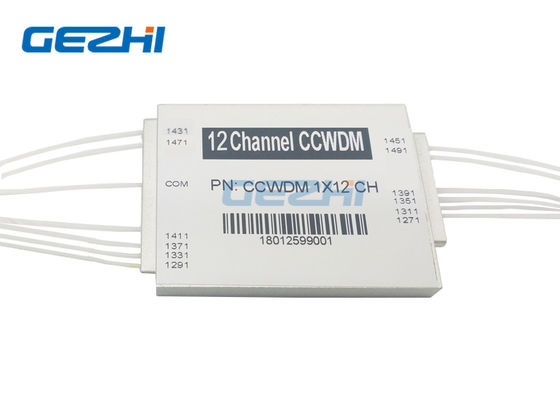

12 चैनल कॉम्पैक्ट मोटे तरंगदैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल
12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूलGEZHI से अतिरिक्त फाइबर को स्थापित किए बिना अपने फाइबर ऑप्टिक नेटवर्क में क्षमता जोड़ने का मतलब है।यह उद्योग के सबसे छोटे पैकेजों में से एक में विरासत फाइबर प्लांट से बढ़ी हुई बैंडविड्थ और बढ़ा हुआ राजस्व प्रदान करता है।12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल पतली फिल्म फिल्टर प्रौद्योगिकी और धातु संबंध माइक्रो ऑप्टिक पैकेजिंग पर आधारित है।
12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल CWDM उत्पादों को दूरसंचार, कॉर्पोरेट नेटवर्क, केबल टीवी में उपयोग किया जा सकता है,PON नेटवर्क, और अन्य क्षेत्र।निचले सम्मिलन की हानि का उपयोग करते समय CCWDM मॉड्यूल में कम संकेत क्षीणन होता है, जिससे सिग्नल ट्रांसमीटर की बिजली की आवश्यकता कम हो जाती है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशेष विवरण
| पैरामीटर | 10 चौ | 12ch | 14 चौ | 16Ch | 18Ch | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1620 | |||||
| चैनल तरंग दैर्ध्य (nm) | 1270,1290, ..., 1590,1610, या 1271,1291, ..., 1591,1611 | |||||
| चैनल रिक्ति (एनएम) | 20 | |||||
| चैनल पासबैंड (nm) | CWL +/- 6.5nm | |||||
| सम्मिलन हानि (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| चैनल रिपल (dB) | ≤0.4 | |||||
| अलगाव (डीबी) | सटा हुआ | > 30 | ||||
| गैर आसन्न | > 40 | |||||
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | |||||
| ध्रुवीकरण निर्भर हानि | ≤0.2 | |||||
| दिशिकता (डीबी) | > 45 | |||||
| रिटर्न लॉस (डीबी) | > 45 | |||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | |||||
| ऑपरेटिंग तापमान (℃) | -5 ~ 70 | |||||
| भंडारण तापमान (℃) | -40 ~ 85 | |||||
| फाइबर प्रकार | G657A1 | |||||
| योजक | TBD | |||||
| पैकेज आयाम (मिमी) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल
आदेश की जानकारी
| विन्यास | चैनल नं। | घेंटा प्रकार | रेशा लंबाई | अपकर्ष (मिमी) | योजक |
| सीसी = CCWDM |
10 = 10 चैनल 41 = 4 + UPG 80 = 8 चैनल 81 = 8 + UPG1 82 = 8 + UPG2 12 = 12 चैनल ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1m |
1 = L55 x W35 xH8 2 = L55 x W45 xH8
|
0 = कोई नहीं = 5 नियंत्रण रेखा / एपीसी 7 = दूसरों |
अद्वितीय मुक्त अंतरिक्ष प्रौद्योगिकी
12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल फ्री-स्पेस तकनीक को अपनाते हैं, जो डेटा को वायरलेस तरीके से प्रसारित करने के लिए खाली स्थान में प्रकाश प्रसार का उपयोग करता है।डिवाइस के अंदर, आसन्न सिग्नल चैनलों को फाइबर के बजाय समानांतर बीम द्वारा कैस्केड किया जाता है।यह 12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल पैकेज बॉक्स के लिए बहुत सारे स्थान बचाता है, और अद्वितीय कारीगरी कम सम्मिलन नुकसान के साथ CCWDM Mux Demux को भी मदद करती है।
12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल एकल फाइबर समाधान
12 चैनल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल
मशीनी चित्रांकन
श्रेणी 1
टाइप 2
|
|
