| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 32CH-AAWG एम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

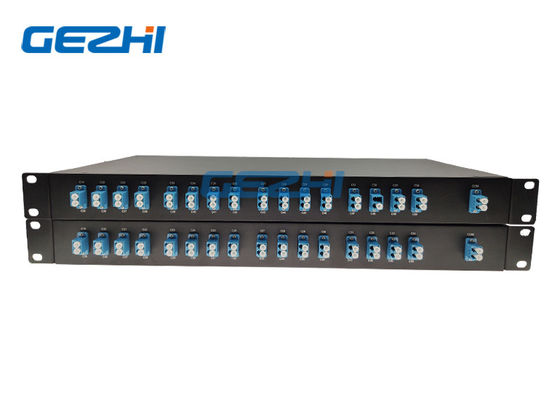

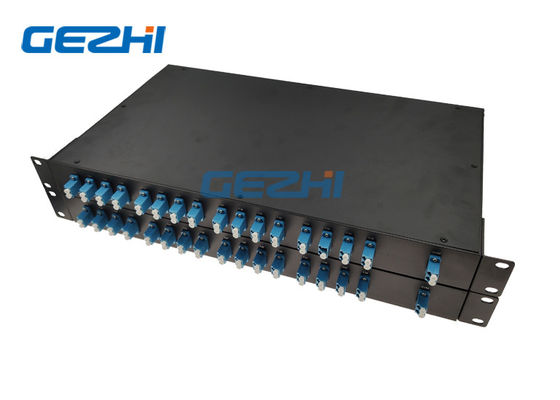

सी बैंड AWG वेवगाइड 32 CH 100GHz DWDM Mux / Demux
Gezhi का C बैंड AWG वेवगाइड 32 CH 100GHz DWDM Mux / Demux हैएक कम नुकसान, उच्च घनत्व और स्टैंडअलोन निष्क्रिय ऑप्टिकल मॉड्यूल है।यह एथरमल पर आधारित हैएरेव्ड वेवगाइड ग्रेटिंगसाथ में गाऊसी अखंड प्रौद्योगिकी।C बैंड AWG वेवगाइड 32 CH 100GHz DWDM Mux / Demux मेट्रो एक्सेस और डेटा सेंटर अनुप्रयोगों के लिए अल्ट्रा लो-लॉस (अधिकतम: 3.5dB) और उच्च चैनल आइसोलेशन WDM समाधान प्रदान करता है।यह सी बैंड AWG वेवगाइड 32 CH 100GHz DWDM Mux / डेमक्स फाइबर हैंडलिंग, लंबी अवधि की विश्वसनीयता और 1U 19 "रैकमाउंट में उत्कृष्ट चैनल अलगाव में आसानी। सी बैंड AWG वेवगाइड 32 CH 100GHz डब्ल्यूडीएम Mux / Demux मॉड्यूल निर्मित में एक Mux। या एक इकाई में एक डिमक्स, और एकल नेटवर्क फाइबर पर काम कर रहा है।
|
विशेषताएं |
अनुप्रयोग |
|
|
गाऊसी एथरमल AWG DWDM उपकरण
विशिष्टता
| पैरामीटर | शर्तेँ | विशेष विवरण | इकाइयों | ||
| मिन। | मैक्स। | ||||
| परिचालन तापमान | ऑपरेटिंग | -5 | 65 | oC | |
| वर्तमान आर्द्रता | ऑपरेटिंग | 5 | 95 | % आरएच | |
| भंडारण तापमान | Non_Operating | -40 | 85 | oC | |
| भंडारण की आर्द्रता | Non_Operating | 5 | 95 | % आरएच | |
| वैकल्पिक विशिष्टता | AWG रूसी AAWG | ||||
| पैरामीटर | स्थिति | ऐनक | इकाइयों | ||
| मिन | प्रकार | मैक्स | |||
| चैनल की संख्या | 1-1 × 32 | ||||
| नंबर चैनल रिक्ति | 100GHz | 100 | गीगा | ||
| चा।केंद्र तरंग दैर्ध्य | आईटीयू आवृत्ति। | सी -बैंड | एनएम | ||
| क्लीयर चैनल पासबैंड | ± 0.1 | एनएम | |||
| तरंग दैर्ध्य स्थिरता | औसत ध्रुवीकरण में सभी चैनलों और तापमान की तरंग दैर्ध्य त्रुटि की अधिकतम सीमा। | ± 0.05 | एनएम | ||
| -1 डीबी -1 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.24 | एनएम | ||
| -3 डीबी -3 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.43 | एनएम | ||
| ITU ग्रिड में ऑप्टिकल सम्मिलन हानि | सभी चैनलों के लिए ITU तरंगदैर्ध्य पर न्यूनतम संचरण के रूप में परिभाषित।प्रत्येक चैनल के लिए, सभी तापमानों और ध्रुवीकरणों पर। | 3.2 | 3.5 | डीबी | |
| आसन्न चैनल अलगाव | ITU ग्रिड तरंगदैर्ध्य पर औसत संचरण से प्रविष्टि हानि अंतर, आसन्न चैनलों के ITU बैंड के भीतर, सभी ध्रुवीकरणों को उच्चतम शक्ति तक पहुंचाता है। | 30 | डीबी | ||
| गैर-आसन्न, चैनल अलगाव | ITU ग्रिड तरंग दैर्ध्य पर औसत संचरण से अंतर हानि अंतर, सभी ध्रुवीकरणों, गैर-निकट चैनलों के ITU बैंड के भीतर। | 40 | डीबी | ||
| कुल चैनल अलगाव |
ITU ग्रिड के भीतर ITU ग्रिड तरंगदैर्ध्य पर औसत संचरण से कुल संचयी सम्मिलन हानि अंतर, ITU बैंड के भीतर सभी ध्रुवीकरण आसन्न चैनलों सहित अन्य सभी चैनलों के। |
33 | डीबी | ||
| सम्मिलन हानि एकरूपता | सभी चैनलों, ध्रुवीकरणों और तापमानों में ITU के भीतर सम्मिलन हानि भिन्नता की अधिकतम सीमा। | 0.8 | 1.0 | डीबी | |
| सम्मिलन हानि तरंग |
किसी भी अधिकतम और ऑप्टिकल नुकसान के किसी भी मिनीमा भर में आईटीयू बैंड, प्रत्येक बंदरगाह पर प्रत्येक चैनल के लिए सीमा बिंदुओं को छोड़कर |
0.4 | 0.5 | डीबी | |
| दिशिकता | इनपुट चैनल n से सत्ता में किसी भी चैनल (चैनल n के अलावा) से बाहर परिलक्षित शक्ति का अनुपात | 50 | डीबी | ||
| ऑप्टिकल वापसी नुकसान | इनपुट और आउटपुट पोर्ट | 40 | डीबी | ||
| PDLPolarization स्पष्ट चैनल बैंड में निर्भर हानि | सबसे खराब स्थिति आईटीयू बैंड में मापा जाता है | 0.3 | 0.5 | डीबी | |
| ध्रुवीकरण मोड फैलाव | 0.5 | ps | |||
| अधिकतम ऑप्टिकल पावर | 23 | dBm | |||
| MUXDEMUX इनपुट आउटपुट मॉनिटरिंग रेंज | -35 | +23 | dBm |
आदेश की जानकारी
| AWG | एक्स | XX | एक्स | XX | एक्स | XX |
| चैनल रिक्ति | चैनल की संख्या | विन्यास | 1 चैनल | बंडल का प्रकार | इन / आउट कनेक्टर | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 चैनल 44 = 44 चैनल 48 = 48 चैनल
|
एस = एकल फाइबर डी = दोहरी फाइबर |
21 = Ch21 ...... 34 = Ch34 ...... 50 = Ch50 ...... |
आरयू = 19 ”1 यू रैकमाउंट |
0 = कोई नहीं 1 = एफसी / एपीसी 2 = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एस = निर्दिष्ट करें |
स्टैंडअलोन 1x32 चैनल गाऊसी एएडब्ल्यूजी उपकरण
एकल फाइबर पर 32CH एथेर्मल AWG DWDM द्वि-दिशात्मक संचरण
एथर्मल AWG DWDM Mux मॉड्यूल पैकेज
|
|
