| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x18-सीडब्ल्यूडीएम-एस |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

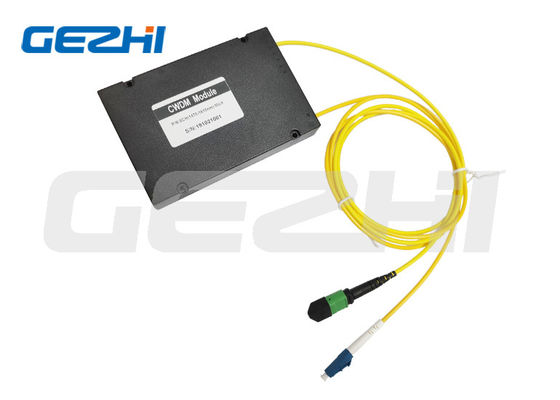

18CH CWDM Mux डिमक्स मॉड्यूल 1270 ~ 1610nm कम नुकसान BIDI CWDM
GEZHI 18CH लो लॉस BIDI CWDM डाइइलेक्ट्रिक थिन-फिल्म फिल्टर तकनीक पर आधारित है जिसे कम लागत की पहुंच और मेट्रो नेटवर्क में एकीकरण के लिए डिजाइन किया गया है।GEZHI 18CH CWDM एक ऑप्टिकल मल्टीप्लेक्सर है जो केवल 3.5dB लिंक सम्मिलन हानि के साथ एकल ऑप्टिकल फाइबर पर 18 CWDM स्रोतों को मल्टीप्लेक्स कर सकता है।इसका पैकेज 120*80*18mm ABS बॉक्स के साथ 900um लूज ट्यूब, 1 मीटर, COM-SC/UPC कनेक्टर, LC/UPC कनेक्टर के साथ अन्य आउटपुट।18CH CWDM फ़िल्टर में उच्च चैनल अलगाव है और इसलिए इसका उपयोग द्वि-दिशात्मक प्रणाली में किया जा सकता है।मॉड्यूल को मल्टीप्लेक्सर या डी-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है और एक फ्रेम में सिंगल स्लॉट का उपयोग किया जा सकता है या एन-बॉक्स में स्टैंडअलोन इस्तेमाल किया जा सकता है।
विशेषताएं
- अच्छी एकरूपता और कम सम्मिलन हानि
- कम ध्रुवीकरण निर्भर नुकसान
- उत्कृष्ट पर्यावरणीय स्थिरता
अनुप्रयोग
विनिर्देश
|
पैरामीटर |
यूनिट |
18सीएच सीडब्ल्यूडीएम | ||
| मक्स | demux के | |||
| चैनल तरंग दैर्ध्य | एनएम |
1270 ~ 1610 एनएम |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 14 | ||
| मैक्स सम्मिलन हानि | डीबी | <5.5 या<3.5 स्किप के साथ | स्किप के साथ <5.5 या <3.5 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | >30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम/ ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| ऑपरेटिंग तापमान | ℃ | -5~+75 | ||
| भंडारण तापमान | ℃ | -40~85 | ||
| पैकेज आयाम | मिमी | एल 120x80x18 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
आदेश की जानकारी
| सीडब्ल्यूडीएम | - | XXX | - | एक्सएक्स | - | एक्सएक्स | - | एक्सएक्स | - | एक्सएक्स | - | एक्सएक्स |
| चैनलों की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| सीडब्ल्यूडीएम | 01=1चैनल 02=2 चैनल 03=3 चैनल 04=4 चैनल ...... 16=16चैनल 17=17चैनल 18=18चैनल |
0=100x80x10 मिमी 1=142x102x14.5 मिमी 2=एलजीएक्स बॉक्स 3=19″1यू रैक एक्स = अन्य |
00=कोई नहीं 09=900उम ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी 30 = 3.0 मी 40 = 4.0 मी 50 = 5.0 मी ...... |
0 = कोई नहीं एलपी=एलसी/यूपीसी एलए = एलसी/एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एफपी = एफसी/यूपीसी एफए = एफसी / एपीसी एक्स = अनुकूलित |
0 = कोई नहीं |
फ़िल्टर कैस्केडिंग
18सीएच बीड़ी सीडब्ल्यूडीएम पैकेज
18सीएच बीड़ी सीडब्ल्यूडीएम मॉड्यूल
|
|
