| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | CWDM16CH31LPR |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | US$200-US$440 |
| डिलीवरी का समय: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन |

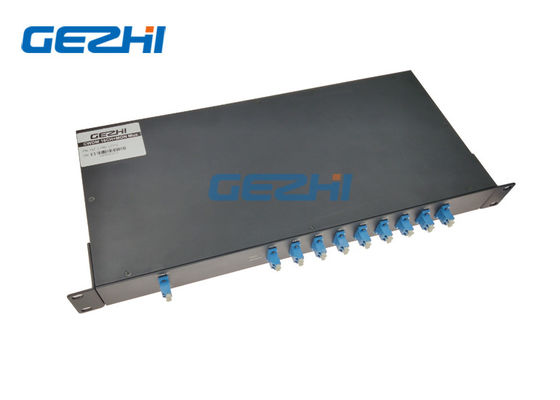

1x16 CWDM मल्टीप्लेक्सर मॉड्यूल LC/UPC कनेक्टर डुअल फाइबर डेटा सेंटर के लिए
GEZHI कोअर्स वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (CWDM) मॉड्यूल ट्रांसमिशन के लिए एक सिंगल ऑप्टिकल फाइबर में विभिन्न तरंग दैर्ध्य के प्रकाश संकेतों को संयोजित करने के लिए फाइबर ऑप्टिकल मल्टीप्लेक्सर का उपयोग करते हैं। प्राप्त करने वाले सिरे पर, मिश्रित सिग्नल को व्यक्तिगत तरंग दैर्ध्य संकेतों में विघटित किया जाता है और संबंधित प्राप्त करने वाले उपकरणों से जोड़ा जाता है।
LC/UPC कनेक्टर्स के साथ 1x16 CWDM मल्टीप्लेक्सर मॉड्यूल डुप्लेक्स सिंगल मोड फाइबर पर आपके समग्र बैंडविड्थ को बढ़ाने के लिए एक कुशल समाधान प्रदान करते हैं। ये मॉड्यूल 1270nm से 1610nm (1261nm-1611nm) तक के ऑपरेटिंग तरंग दैर्ध्य के साथ उच्च स्थिरता और विश्वसनीयता प्रदान करते हैं, 20nm चैनल रिक्ति के साथ 18 चैनल प्रदान करते हैं।
मुख्य विशेषताएं और अनुप्रयोग
विशेषताएं
अनुप्रयोग
तकनीकी विनिर्देश
| पैरामीटर | 4 चैनल | 8 चैनल | 18 चैनल |
|---|---|---|---|
| चैनल तरंग दैर्ध्य (nm) | 1270~1610 | ||
| केंद्र तरंग दैर्ध्य सटीकता (nm) | ±0.5 | ||
| चैनल रिक्ति (nm) | 20 | ||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ (nm) | >13 | ||
| इंसर्शन लॉस (dB) | ≤1.6 | ≤2.5 | ≤3.0 |
| चैनल एकरूपता (dB) | ≤0.6 | ≤1.0 | ≤1.5 |
| चैनल रिपल (dB) | 0.3 | ||
| अलगाव (dB) - आसन्न | N/A >30 | N/A >30 | N/A >30 |
| अलगाव (dB) - गैर-आसन्न | N/A >40 | ||
| इंसर्शन लॉस तापमान संवेदनशीलता (dB/°C) | <0.005 | ||
| तरंग दैर्ध्य तापमान शिफ्टिंग (nm/°C) | <0.002 | ||
| ध्रुवीकरण निर्भर हानि (dB) | <0.1 | ||
| ध्रुवीकरण मोड फैलाव | <0.1 | ||
| निर्देशात्मकता (dB) | >50 | ||
| रिटर्न लॉस (dB) | >45 | ||
| अधिकतम पावर हैंडलिंग (mW) | 300 | ||
| ऑपरेटिंग तापमान (°C) | -20~+75 | ||
| भंडारण तापमान (°C) | -40~85 | ||
| पैकेज आयाम (mm) | 19" 1U रैक माउंट | ||
16CH CWDM Mux/Demux फ़िल्टर कैस्केडिंग
2 यूनिट 16CH CWDM Mux/Demux FMU प्लग-इन मॉड्यूल 2-स्लॉट 1U 19" रैक चेसिस में
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | CWDM16CH31LPR |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | US$200-US$440 |
| पैकेजिंग विवरण: | फोम के साथ कागज बॉक्स |
| भुगतान की शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन |

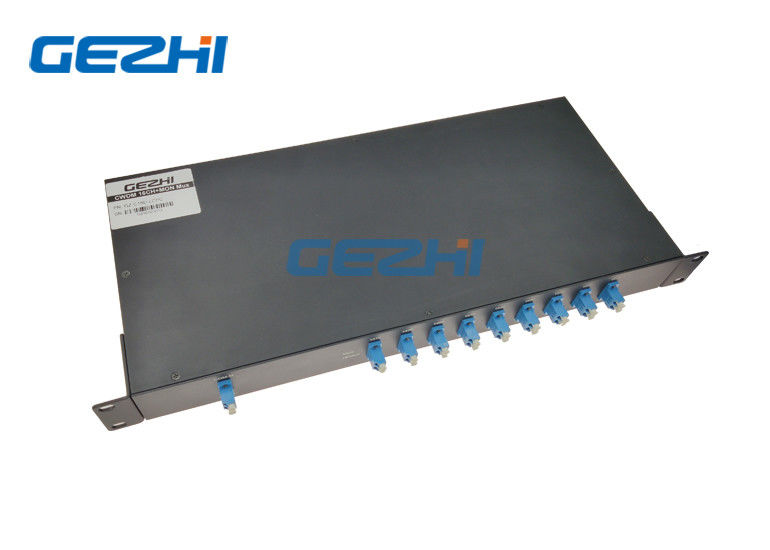

1x16 CWDM मल्टीप्लेक्सर मॉड्यूल LC/UPC कनेक्टर डुअल फाइबर डेटा सेंटर के लिए
