| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-8CH सीडब्ल्यूडीएम |
| एमओक्यू: | 1 |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |

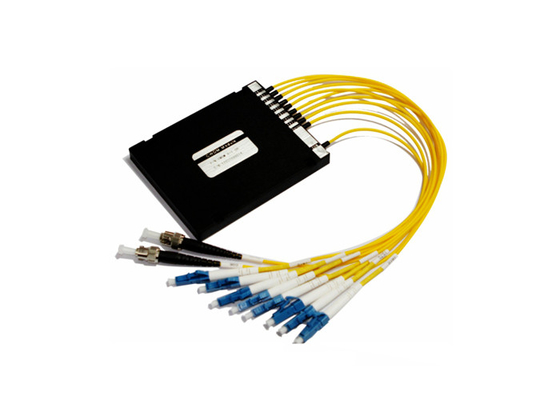

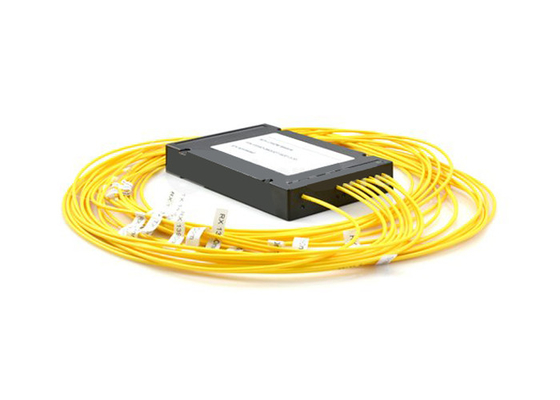

ऑप्टिकल ट्रांसपोर्ट नेटवर्किंग सिस्टम के लिए 8 चैनल CWDM Mux डिमक्स मॉड्यूल 1470 ~ 161nm LC
GEZHI फोटोनिक्स सभी प्रकार के अनुप्रयोगों और नेटवर्क समाधानों के अनुरूप CWDM Mux-Demux और ऑप्टिकल एड ड्रॉप मल्टीप्लेक्सर (OADM) इकाइयों की एक पूरी श्रृंखला प्रदान करता है।कुछ सबसे आम हैं: गीगाबिट और 10G ईथरनेट, SDH/SONET, ATM, ESCON, फाइबर चैनल, FTTx और CATV।
GEZHI Photonics' 8 चैनल मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर (CWDM Mux/Demux) 1470 ~ 1610nm LC कनेक्टर ऑप्टिकल ट्रांसपोर्ट नेटवर्किंग सिस्टम में सिंगल फाइबर पतली फिल्म कोटिंग तकनीक और नॉन-फ्लक्स मेटल बॉन्डिंग माइक्रो ऑप्टिक्स पैकेजिंग के मालिकाना डिजाइन का उपयोग करता है।यह कम सम्मिलन हानि, उच्च चैनल अलगाव, विस्तृत पास बैंड, कम तापमान संवेदनशीलता और एपॉक्सी मुक्त ऑप्टिकल पथ प्रदान करता है।हमारे CWDM Mux Demux उत्पाद एक फाइबर पर 16-चैनल या 18-चैनल मल्टीप्लेक्सिंग तक प्रदान करते हैं।

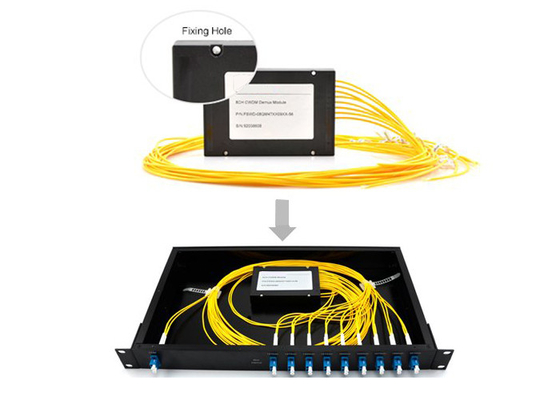

WDM नेटवर्क में कम सम्मिलन हानि की आवश्यकता होने के कारण, हम IL को एक विकल्प के रूप में कम करने के लिए CWDM Mux/Demux मॉड्यूल में "स्किप कंपोनेंट" भी जोड़ सकते हैं।मानक CWDM Mux/Demux पैकेज प्रकार में शामिल हैं: ABS बॉक्स पैकेज, LGX पैककेज और 19” 1U रैकमाउंट।
विशेषताएँ:
आवेदन
विशिष्टता:
| पैरामीटर | 4 चैनल | 8 चैनल | 16 चैनल | ||||
| मक्स | demux के | मक्स | demux के | मक्स | demux के | ||
| चैनल वेवलेंथ (एनएम) | 1270 ~ 1610 | ||||||
| केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ± 0.5 | ||||||
| चैनल रिक्ति (एनएम) | 20 | ||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ (एनएम) | > 13 | ||||||
| सम्मिलन हानि (डीबी) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| चैनल एकरूपता (डीबी) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| चैनल लहर (डीबी) | 0.3 | ||||||
| अलगाव (डीबी) | नज़दीक | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 |
| गैर आसन्न | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | |
| जड़त्व हानि तापमान संवेदनशीलता (dB/℃) | <0.005 | ||||||
| तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / ℃) | <0.002 | ||||||
| ध्रुवीकरण निर्भर नुकसान (डीबी) | <0.1 | ||||||
| ध्रुवीकरण मोड फैलाव | <0.1 | ||||||
| डायरेक्टिविटी (डीबी) | > 50 | ||||||
| रिटर्न लॉस (डीबी) | > 45 | ||||||
| अधिकतम पावर हैंडलिंग (एमडब्ल्यू) | 300 | ||||||
| आपरेटिंग तापमान (℃) | -5~+75 | ||||||
| भंडारण तापमान (℃) | -40~85 | ||||||
| पैकेज आयाम (मिमी) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
विशिष्टता सूचना के बिना बदल सकती है।
ऊपर विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं।
आदेश की जानकारी
| सीडब्ल्यूडीएम | एक्सएक्स | एक्स | एक्सएक्स | एक्स | एक्स | एक्सएक्स |
| चैनलों की संख्या |
आत्मविश्वास -गुरुत्व |
पहला चैनल | फाइबर प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर | |
|
04=4 चैनल 08=8 चैनल 16=16 चैनल 18=18 चैनल एन = एन चैनल |
एम = मक्स डी = डिमक्स ओ = ओएडीएम |
27 = 1270 एनएम …… 47 = 1470 एनएम 49 = 1490 एनएम …… 61 = 1610 एनएम एसएस = विशेष |

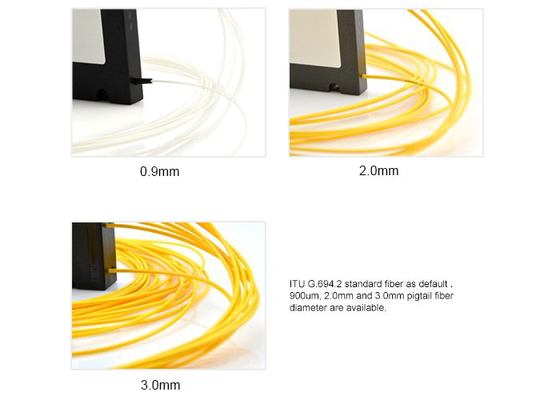

1=नंगे फाइबर 2 = 900um ढीली ट्यूब 3=2mmकेबल 4=3mmकेबल |
1=1मी 2=2मी एस = निर्दिष्ट करें |
0=कोई नहीं 1=एफसी/एपीसी 2=एफसी/पीसी 3=एससी/एपीसी 4=एससी/पीसी 5=अनुसूचित जनजाति 6=एलसी एस = निर्दिष्ट करें |
CWDM Mux Demux निष्क्रिय प्रणाली सक्रिय CWDM SFP ट्रांसीवर के साथ
|
|
