पूर्व और पश्चिम यातायात के लिए 4 चैनल CWDM Mux Demux फोटोनिक्स डुप्लेक्स CWDM OADM

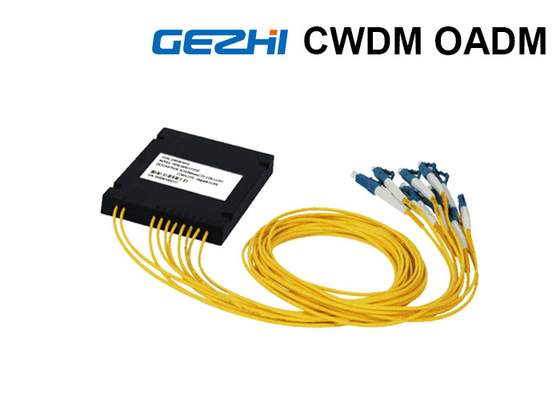

पूर्व और पश्चिम यातायात के लिए GEZHI फोटोनिक्स डुप्लेक्स CWDM OADM

डुप्लेक्स सीडब्ल्यूडीएम/एडी मॉड्यूल पूर्व और पश्चिम यातायात के लिए दोहरे फाइबर डुप्लेक्स सीडब्ल्यूडीएम एमयूएक्स और डीईएमयूएक्स लिंक पर चयनित तरंग दैर्ध्य को जोड़ते हैं (मल्टीप्लेक्स) और ड्रॉप (डीमुल्टिप्लेक्स)।

GEZHI फोटोनिक्स CWDM OADM (CWDM/AD) मॉड्यूल कोर्स वेव डिवीजन मल्टीप्लेक्सिंग (CWDM) ऑप्टिकल ऐड एंड ड्रॉप मल्टीप्लेक्सर्स (OADM) हैं।यहां "जोड़ें" और "छोड़ें" मौजूदा मल्टी-वेवलेंथ WDM सिग्नल में एक या एक से अधिक नए वेवलेंथ चैनल जोड़ने के लिए डिवाइस की क्षमता को संदर्भित करते हैं, और एक या अधिक चैनलों को ड्रॉप (निकालने) के लिए, उन सिग्नलों को दूसरे नेटवर्क पथ पर पास करते हैं। .

CWDM/AD एक निष्क्रिय ऑप्टिकल ऐड/ड्रॉप मल्टीप्लेक्सर है जिसे पॉइंट-टू-पॉइंट, रिंग, या बस कॉन्फ़िगरेशन के अनुप्रयोगों के लिए डिज़ाइन किया गया है जो उद्यम और मेट्रो एक्सेस नेटवर्क पर बढ़ती बैंडविड्थ मांग के लिए आदर्श समाधान प्रदान करता है और नेटवर्क को नाटकीय लागत बचत प्रदान करता है। उपकरण निर्माता, उन्हें मेट्रो एक्सेस सिस्टम विकसित करने में सक्षम बनाते हैं जो लागत में कम हैं, प्रावधान करना आसान है और संचालित करने में आसान है।

जोड़े गए/छोड़े गए चैनल किसी भी GEZHI PHOTONICS CWDM ट्रांसीवर से उपकरण की ओर से जुड़े हुए हैं, और हम ग्राहक की पसंद के अनुसार इन मल्टीप्लेक्सर्स के लिए वैकल्पिक पोर्ट कॉन्फ़िगरेशन जैसे: एक्सप्रेस पोर्ट, मॉनिटर पोर्ट, 1310nm पासबैंड पोर्ट और 1550nm पोर्ट भी प्रदान करते हैं।

फ्रंट पैनल विवरण



एक सामान्य बंदरगाह:

• ट्रंक इनपुट और आउटपुट दोनों पश्चिम और पूर्व यातायात में।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

B पश्चिम में बंदरगाह जोड़ें/छोड़ें:

• पश्चिम में जोड़ें और छोड़ें।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।
• ITU-T G.657A1 CWDM मानक के अनुरूप 1270nm से 1610nm तक, 20nm वृद्धि के साथ

C पूर्व में पोर्ट जोड़ें/छोड़ें:

• जोड़ें और पूर्व की ओर ड्रॉप करें।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।
• ITU-T G.657A1 CWDM मानक के अनुरूप 1270nm से 1610nm तक, 20nm वृद्धि के साथ

टिप्पणी:
वास्तविक लेआउट चुने हुए कनेक्टर प्रकार के साथ-साथ अन्य कारकों पर निर्भर करता है।हालाँकि, मूल योजना समान रहती है हम वैकल्पिक पोर्ट कॉन्फ़िगरेशन भी प्रदान करते हैं जैसे: एक्सप्रेस पोर्ट, मॉनिटर पोर्ट, 1310nm पासबैंड पोर्ट और ग्राहक की पसंद के अनुसार इन मल्टीप्लेक्सर्स के लिए 1550nm पोर्ट, 1310nm लीगेसी SDH/SONET, CWDM वेवलेंथ 1270, 1290 के साथ उपयोग करते समय , 1310, 1330 और 1350nm का उपयोग नहीं किया जाना चाहिए।1550nm लीगेसी SDN/SONET के साथ उपयोग करते समय, CWDM तरंग दैर्ध्य 1510, 1530, 1550, 1570 और 1590nm का उपयोग नहीं किया जाना चाहिए।
