| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 8CH सीसीडब्ल्यूडीएम मॉड्यूल |
| एमओक्यू: | 8CH सीसीडब्ल्यूडीएम के लिए 1 पीसी |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |

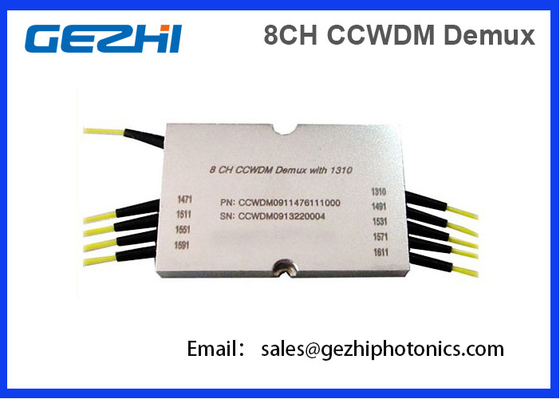

8CH CCWDM मॉड्यूल कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर
मिनी सीसीडब्ल्यूडीएम(कॉम्पैक्ट कोसर वेवलेंथ डिवीजन मल्टीप्लेक्सर्स) ट्रे-माउंट अनुप्रयोगों के लिए एक कॉम्पैक्ट, अंतरिक्ष-बचत डिज़ाइन आदर्श में पेश किए जाते हैं।मिनी सीसीडब्ल्यूडीएम अपग्रेड पोर्ट के साथ उपलब्ध हैं।यह GEZHI फोटोनिक्स की नई तकनीक है।सामान्य सीडब्लूडीएम मॉड्यूल की तुलना करें, आकार अधिक कॉम्पैक्टेबल है।
और कम सम्मिलन हानि और उच्च अलगाव।
मल्टी-वेवलेंथ ऑप्टिकल सिग्नल को जोड़ने और विभाजित करने के लिए मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग (CWDM) नेटवर्क को मल्टीप्लेक्सर / डीमुल्टिप्लेक्सर (MUX / DEMUX) मॉड्यूल की आवश्यकता होती है।इन मॉड्यूल को आम तौर पर कहा जाता हैसीडब्ल्यूडीएम एमयूएक्स/डेमक्स.अत्यधिक विश्वसनीय निष्क्रिय प्रकाशिकी के साथ मिलकर (उदाहरण के लिए,CWDM SFP/SFP+ ट्रांसीवर), CWDM MUX/DEMUX मॉड्यूल्स ऑपरेटरों को स्थानीय लूप और एंटरप्राइज आर्किटेक्चर में उपलब्ध फाइबर बैंडविड्थ का पूरा उपयोग करने देते हैं।GEZHI फोटोनिक्स CWDM MUX/DEMUX मॉड्यूल की एक श्रृंखला प्रदान करता है जिसमें सिंप्लेक्स या डुप्लेक्स कॉन्फ़िगरेशन में 18 से अधिक चैनल (20nm स्पेस) हैं।
अनुप्रयोग
• एक्सेस / मेट्रो CWDM नेटवर्क
• डब्ल्यूडीएम पीओएन
• उद्यम नेटवर्क
विशेषताएँ
पैरामीटर्स:
| विवरण | इकाई | मिन | ठेठ | मैक्स। | |||
| वैकल्पिक चैनल हानि | डीबी | 1.0 | 1.5 | ||||
| बैंड की चौड़ाई पास करें | एनएम | 13 | 15 | ||||
| समतलता | डीबी | 0.3 | 0.5 | ||||
| आसन्न चैनल अलगाव | डीबी | 30 | 35 | ||||
| गैर आसन्न चैनल अलगाव | डीबी | 35 | 40 | ||||
| दिशिकता | डीबी | 50 | |||||
| पीडीएल | डीबी | 0.2 | |||||
| पीएमडी | पी.एस. | 0.2 | |||||
| मैक्स।शक्ति | मेगावाट | 300 | |||||
| पास चैनल सम्मिलन हानि | पी | डीबी | 1.0 | 1.5 | |||
| ए | 1.5 | 2.5 | |||||
| चैनल तरंग दैर्ध्य | एनएम |
1471 1491 1511 1531 1551 1571 1591 1611 1260-1625 के बीच अनुरोध या किसी भी 4 चैनल पर चुना जा सकता है |
|||||
| परिचालन तापमान | डिग्री सेल्सियस | -10 ~+70 | |||||
| भंडारण तापमान | डिग्री सेल्सियस | -40 ~+85 | |||||
| पैकेट | मिमी | 44(एल)X28(डब्ल्यू)X6(एच) | |||||
8ch CCWDM मॉड्यूल स्पेक्ट्रम
पेजिंग आयाम:
नेटवर्क सिस्टम पर CWDM एप्लीकेशन
आदेश की जानकारी:
| सीसीडब्ल्यूडीएम8- | XXXX- | एक्स- | एक्स- | XX- | एक्स- | एक्स |
| वेवलेंथ | श्रेणी | पिगटेल प्रकार | लंबाई | योजक | पैकेट | |
|
1471 1491 1611 |
पी ए |
0 = नंगे फाइबर 1 = 900um ढीली ट्यूब 2 = 2 मिमी केबल 3 = 3 मिमी केबल |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी |
0 = कोई नहीं 1=एफसी/पीसी 2=एफसी/एपीसी 3=एससी/पीसी 4=एससी/एपीसी 5=एलसी 6=अन्य |
0=मानक 1=विशेष |
|
|
