| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x8 कॉम्पैक्ट सीडब्ल्यूडीएम |
| एमओक्यू: | 1x8 कॉम्पैक्ट सीडब्ल्यूडीएम के लिए 1 पीसी |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |

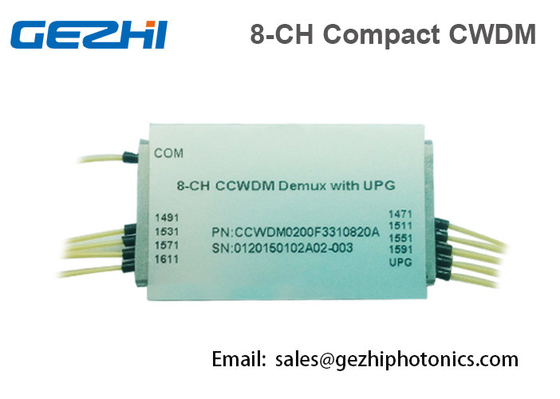

फाइबर सीसीडब्ल्यूडीएम मॉड्यूल 1x8 चैनल ऑप्टिकल मल्टीप्लेक्सर मिनी आकार
कॉम्पैक्ट मोटे वेवलेंथ डिवीजन मल्टीप्लेक्सर (सीसीडब्ल्यूडीएम) मेट्रो/एक्सेस संचार नेटवर्क की बैंडविड्थ का विस्तार कर रहा है।GEZHI Photonics' CCWDM थिन फिल्म फिल्टर टेक्नोलॉजी और मेटल बॉन्डिंग माइक्रो ऑप्टिक पैकेजिंग पर आधारित है।गेझी फोटोनिक्स'फ्लैट चैनल बैंडविड्थ, लचीला चैनल कॉन्फ़िगरेशन, कम सम्मिलन हानि और उच्च अलगाव के साथ उच्च गुणवत्ता वाले सीसीडब्ल्यूडीएम प्रदान करता है।सिस्टम के बढ़ने पर इसे क्षमता को आसानी से अपग्रेड करने के लिए डिज़ाइन किया गया है।सभी फॉक्सटेक उत्पाद ऑप्टिकल पथ में एपॉक्सी मुक्त हैं।
विशेषताएँ
आवेदन
पैरामीटर्स:
| पैरामीटर | कीमत | |||||||
| चैनल संख्या | 4 | 8 | 8(+E1) | 8(+E2) | ||||
| केंद्रीय तरंग दैर्ध्य (एनएम) | 1270,1290...1610 या 1271,1291...1611 | |||||||
| दर्रा बैंड (एनएम) | चैनल | मिन। | +/- 6.5 | |||||
|
उन्नत करना पत्तन |
मिन। | - | 1310+/-50 | 1260 ~ 1457 | ||||
|
एकांत(डीबी) |
मक्स |
नज़दीक चैनल |
मिन। | 30 | ||||
|
गैरनज़दीक चैनल |
मिन। | 40 | ||||||
|
उन्नत करना पत्तन |
मिन। | 15 | ||||||
| demux के |
नज़दीक चैनल |
मिन। | 30 | |||||
|
गैर नज़दीक चैनल |
मिन। | 40 | ||||||
|
उन्नत करना पत्तन |
मिन। | 15 | ||||||
|
प्रविष्टि नुकसान (डीबी) |
चैनल | मैक्स। | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
उन्नत करना पत्तन |
मैक्स। | - | 1.2 | |||||
| पास बैंड में लहर (डीबी) | मैक्स। | 0.3 | ||||||
| डायरेक्टिविटी (डीबी) | मिन। | 50 | ||||||
|
ध्रुवीकरण निर्भरता हानि (डीबी) |
मैक्स। | 0.15 | ||||||
|
ध्रुवीकरण मोड फैलाव (जीडी) पीएस |
मैक्स। | 0.1 | ||||||
| रिटर्न लॉस (डीबी) | मिन। | 45 | ||||||
| फाइबर प्रकार |
एसएमएफ-28 आ रहा है 900 मिमी ढीली ट्यूब के साथ |
|||||||
| फाइबर की लंबाई (एम) | 1.0+/-0.1 | |||||||
| पावर हैंडलिंग (एमडब्ल्यू) | मैक्स। | 500 | ||||||
| संचालन तापमान।(डिग्री सेल्सियस) | -10~+70 | |||||||
| भंडारण अस्थायी।(डिग्री सेल्सियस) | -40~+85 | |||||||
| पैकेज आयाम (मिमी) | एल44xW28xH26 | |||||||
टिप्पणी:
1. सभी विनिर्देशों में ऑपरेटिंग तापमान और ध्रुवीकरण के सभी राज्यों का प्रभाव शामिल है।
2. कनेक्टर के बिना संदर्भित मान और कनेक्टर-जोड़ी के लिए सम्मिलन नुकसान 0.20dB (विशिष्ट) और 0.30dB (अधिकतम) हैं।
3. फाइबर लंबाई में रबर बूट शामिल है और कनेक्टर शामिल नहीं है।
8ch CCWDM के विशिष्ट IL ओवर -40 से 85C
पेजिंग आयाम:
एफटीटीए पर सीसीडब्ल्यूडीएम आवेदन
आदेश की जानकारी:
| सीसीडब्ल्यूडीएम8- | XXXX- | एक्स- | एक्स- | XX- | एक्स- | एक्स |
| वेवलेंथ | श्रेणी | पिगटेल प्रकार | लंबाई | योजक | पैकेट | |
|
1471 1491 1611 |
पी ए |
0 = नंगे फाइबर 1 = 900um ढीली ट्यूब 2 = 2 मिमी केबल 3 = 3 मिमी केबल |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी |
0 = कोई नहीं 1=एफसी/पीसी 2=एफसी/एपीसी 3=एससी/पीसी 4=एससी/एपीसी 5=एलसी 6=अन्य |
0=मानक 1=विशेष |
प्रोडक्शन लाइन
|
|
