| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x4 सीएच सीसीडब्ल्यूडीएम मॉड्यूल |
| एमओक्यू: | 1x4 सीएच सीसीडब्ल्यूडीएम मॉड्यूल के लिए 1 |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |

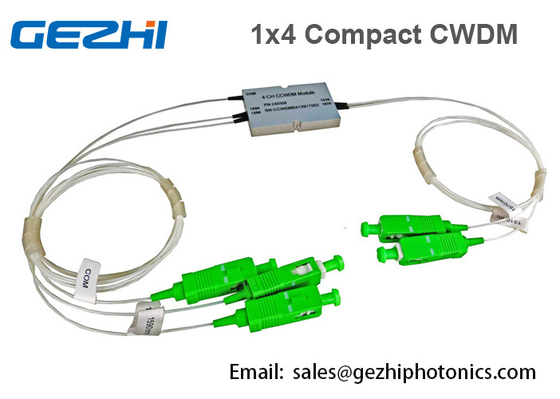

पैसिव ऑप्टिकल नेटवर्क में 1x4 CH ऑप्टिकल CCWDM Mux / Demux मॉड्यूल
GEZHI फोटोनिक्स CCWDMs.कॉम्पैक्ट मोटे वेवलेंथ डिवीजन मल्टीप्लेक्सर्स, या CCWDMs, एकीकृत ऑप्टिकल मॉड्यूल हैं जो पारंपरिक CWDM मॉड्यूल के आकार के 1/4 से कम पैकेज में, विनिर्माण लागत को कम करते हुए, ऑप्टिकल प्रदर्शन को बेहतर बनाने के लिए डिज़ाइन किए गए हैं।
हमारे सीसीडब्ल्यूडीएम में उच्च तरंग दैर्ध्य सटीकता और स्थिरता, कम सम्मिलन हानि, उच्च अलगाव, कम ध्रुवीकरण निर्भर हानि और एक एपॉक्सी-मुक्त ऑप्टिकल पथ शामिल हैं।हमारा Telcordia 1209/1221-योग्य CCWDM, GEZHI Photonics के मालिकाना ऑप्टिकल बेंच प्लेटफॉर्म पर निर्मित है, और हमारा मानना है कि किसी भी तुलनीय CWDMs की तुलना में इसका सबसे छोटा फुटप्रिंट है।20 एनएम और विस्तृत बैंडपास विशेषताओं के एक चैनल रिक्ति के साथ, यह कम लागत वाले अनकूल्ड लेज़रों के साथ डेटाकॉम या टेलीकॉम नेटवर्क अनुप्रयोगों की अनुमति देता है।ये CCWDM Mux/Demuxes चार या आठ चैनलों में उपलब्ध हैं और इसमें 16 चैनल सिस्टम के लिए एक विस्तार पोर्ट शामिल है।
विशेषताएँ
अनुप्रयोग
पैरामीटर्स:
| विवरण | इकाई | मिन | ठेठ | मैक्स। | ||
| वैकल्पिक चैनल हानि | डीबी | 0.8 | 1.0 | |||
| बैंड की चौड़ाई पास करें | एनएम | 13 | ||||
| समतलता | डीबी | 0.3 | 0.5 | |||
| आसन्न चैनल अलगाव | डीबी | 30 | 35 | |||
| गैर आसन्न चैनल अलगाव | डीबी | 40 | 45 | |||
| दिशिकता | डीबी | 55 | ||||
| पीडीएल | डीबी | 0.2 | ||||
| पीएमडी | पी.एस. | 0.2 | ||||
| मैक्स।शक्ति | मेगावाट | 300 | ||||
| पास चैनल सम्मिलन हानि | पी | डीबी | 0.8 | 1.0 | ||
| ए | 1.0 | 1.5 | ||||
| चैनल तरंग दैर्ध्य | एनएम |
1471 1491 1511 1531 1551 1571 1591 1611 1260-1625 के बीच अनुरोध या किसी भी 4 चैनल पर चुना जा सकता है |
||||
| परिचालन तापमान | डिग्री सेल्सियस | 0 ~+70 | ||||
| भंडारण तापमान | डिग्री सेल्सियस | -40 ~+85 | ||||
| पैकेट | मिमी | 44(एल)X28(डब्ल्यू)X6(एच) | ||||
सीडब्ल्यूडीएम सीसीडब्ल्यूडीएम की तुलना करें
यह ध्यान देने योग्य है कि हालांकि CWDM तकनीक लंबे समय से बहुत लोकप्रिय नहीं है, लेकिन जब तक सील CWDM की मांग थी, तब तक डेवलपर्स के पास मल्टीप्लेक्स बनाने के लिए "उन्नत" तकनीक थी।
"पुरानी" सिद्ध कैस्केडिंग सीडब्ल्यूडीएम फ़िल्टर तकनीक के विपरीत, प्लानर तकनीक द्वारा निर्मित उन्नत सीडब्ल्यूडीएम मल्टीप्लेक्सर्स।
इस तकनीक में एक जटिल प्लानर वेवगाइड का निर्माण शामिल है, जो पतली-फिल्म फिल्टर और कोलिमेटर द्वारा पूरक है।इस तकनीक का उपयोग करके बनाए गए बहुसंकेतन उपकरणों को CCWDM बहुसंकेतक (कॉम्पैक्टCWDM) कहा जाता है।
ऊपर की तस्वीर CWDM मल्टीप्लेक्सर्स की आंतरिक संरचना है।बाईं ओर - बहुसंकेतक CWDM फ़िल्टर चरण के आधार पर एक क्लासिक, दाएँ - CCWDM बहुसंकेतक।
शीर्ष पर CCWDM मल्टीप्लेक्सर्स पहले स्थान पर अपने आकार के कारण लोकप्रिय नहीं थे - माचिस से थोड़ा बड़ा।
इंटरनेट सेवा प्रदाता इंजीनियर इस तरह के एक छोटे उपकरण से सावधान हैं, इसके अलावा, एक मानक पैच पैनल में इसे ठीक करना मुश्किल था।
पेजिंग आयाम:
आदेश की जानकारी:
| सीसीडब्ल्यूडीएम4+1- | XXXX- | एक्स- | एक्स- | XX- | एक्स- | एक्स |
|
|
वेवलेंथ | श्रेणी | पिगटेल प्रकार | लंबाई | योजक | पैकेट |
|
1471 1491 1611 |
पी ए |
0 = नंगे फाइबर 1 = 900um ढीली ट्यूब 2 = 2 मिमी केबल 3 = 3 मिमी केबल |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी |
0 = कोई नहीं 1=एफसी/पीसी 2=एफसी/एपीसी 3=एससी/पीसी 4=एससी/एपीसी 5=एलसी 6=अन्य |
0=मानक 1=विशेषता |
|
|
