| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-16CH सीडब्ल्यूडीएम |
| एमओक्यू: | 1 |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन, पेपैल |
WDM नेटवर्क, CATV सिस्टम के लिए निष्क्रिय डिवाइस 1x16 CWDM Mux Demux.
उत्पाद वर्णन
GEZHI फोटोनिक्स सभी प्रकार के अनुप्रयोगों और नेटवर्क समाधानों के अनुरूप CWDM Mux-Demux और ऑप्टिकल एड ड्रॉप मल्टीप्लेक्सर (OADM) इकाइयों की एक पूरी श्रृंखला प्रदान करता है।कुछ सबसे आम हैं: गीगाबिट और 10G ईथरनेट, SDH/SONET, ATM, ESCON, फाइबर चैनल, FTTx और CATV।
GEZHI का मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर (CWDM Mux/Demux) पतली फिल्म कोटिंग तकनीक और नॉन-फ्लक्स मेटल बॉन्डिंग माइक्रो ऑप्टिक्स पैकेजिंग के मालिकाना डिजाइन का उपयोग करता है।यह कम सम्मिलन हानि, उच्च चैनल अलगाव, विस्तृत पास बैंड, कम तापमान संवेदनशीलता और एपॉक्सी मुक्त ऑप्टिकल पथ प्रदान करता है।
हमारे CWDM Mux Demux उत्पाद एक फाइबर पर 16 चैनल या 18-चैनल मल्टीप्लेक्सिंग तक प्रदान करते हैं।WDM नेटवर्क में कम सम्मिलन हानि की आवश्यकता होने के कारण, हम IL को एक विकल्प के रूप में कम करने के लिए CWDM Mux/Demux मॉड्यूल में "स्किप कंपोनेंट" भी जोड़ सकते हैं।मानक CWDM Mux/Demux पैकेज प्रकार में शामिल हैं: ABS बॉक्स पैकेज, LGX पैककेज और 19” 1U रैकमाउंट।
विशेषताएँ
* कम सम्मिलन हानि
* वाइड वेवलेंथ रेंज
* लो क्रॉसस्टॉक
* उच्च स्थिरता, उच्च विश्वसनीयता
* ऑप्टिकल पथ पर एपॉक्सी मुक्त
* लैचिंग और नॉन-लैचिंग
अनुप्रयोग
* लाइन मॉनिटरिंग
* डब्ल्यूडीएम नेटवर्क
* दूरसंचार
* सेलुलर अनुप्रयोग
* फाइबर ऑप्टिकल एम्पलीफायर
* एक्सेस नेटवर्क
तकनीकी मापदण्ड
| पैरामीटर | इकाई | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| मक्स | demux के | मक्स | demux के | मक्स | demux के | मक्स | demux के | ||||
| चैनल तरंग दैर्ध्य | एनएम | 1270 ~ 1610 एनएम और 1271 ~ 1611 | |||||||||
| केंद्र तरंग दैर्ध्य सटीकता | एनएम | ± 0.5 | |||||||||
| चैनल रिक्ति | एनएम | 20 | |||||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ) | एनएम | > 13 | |||||||||
| निविष्ट वस्तु का नुकसान | डीबी | 0.8 | 1.5 | 2.5 और 1.8 | 5.2 और 3.5 | ||||||
| चैनल रिपल | डीबी | 0.3 | |||||||||
| एकांत | नज़दीक | डीबी | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 | |
| गैर आसन्न | डीबी | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | ||
| जड़ता हानि तापमान संवेदनशीलता | डीबी/℃ | <0.005 | |||||||||
| तरंग दैर्ध्य तापमान स्थानांतरण | एनएम/℃ | <0.002 | |||||||||
| ध्रुवीकरण निर्भर नुकसान | डीबी | <0.1 | |||||||||
| ध्रुवीकरण मोड फैलाव | डीबी | <0.1 | |||||||||
| दिशिकता | डीबी | > 50 | |||||||||
| हारकर लौटा | डीबी | > 45 | |||||||||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | |||||||||
| ऑपरेटिंग तापमान | ℃ | -5~+75 | |||||||||
| भंडारण तापमान | ℃ | -40~85 | |||||||||
| पैकेज आयाम | मिमी | एल100xW80xH10 | एल141xW115xH18 | ||||||||

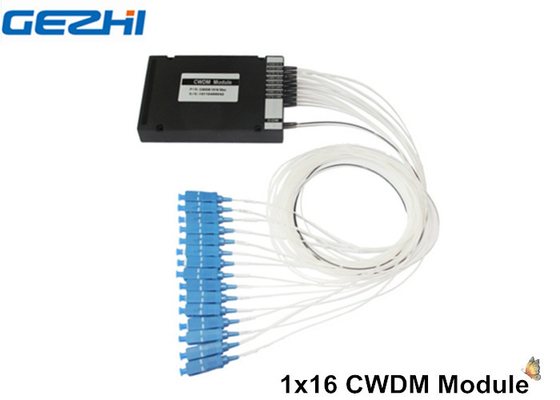

उत्पाद की तस्वीर
CWDM Mux डिमक्स पैसिव सिस्टम
आदेश की जानकारी
| सीडब्ल्यूडीएम | एक्सएक्स | एक्स | एक्सएक्स | एक्स | एक्स | एक्सएक्स |
| चैनलों की संख्या |
आत्मविश्वास -गुरुत्व |
पहला चैनल | फाइबर प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर | |
|
04=4 चैनल 08=8 चैनल 16=16 चैनल 18=18 चैनल एन = एन चैनल |
एम = मक्स डी = डिमक्स ओ = ओएडीएम |
27 = 1270 एनएम …… 47 = 1470 एनएम 49 = 1490 एनएम …… 61 = 1610 एनएम एसएस = विशेष |
1=नंगे फाइबर 2 = 900um ढीली ट्यूब 3=2mmकेबल 4=3mmकेबल |
1=1मी 2=2मी एस = निर्दिष्ट करें |
0=कोई नहीं 1=एफसी/एपीसी 2=एफसी/पीसी 3=एससी/एपीसी 4=एससी/पीसी 5=अनुसूचित जनजाति 6=एलसी एस = निर्दिष्ट करें |
|
|
