उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वेवलेंथ: | 1270 ~ 1610 एनएम | पैकेट: | एबीएस, एलजीएक्स, 1यू रैकमाउंट |
|---|---|---|---|
| योजक: | एलसी, एससी, एफसी, एसटी | फाइबर लेंथ: | स्वनिर्धारित |
| टाइप: | मक्स या डिमक्स | फाइबर प्रकार: | दोहरा |
| हाई लाइट: | 1x4 CWDM Mux डिमक्स,लाइन मॉनिटरिंग CWDM Mux डिमक्स,CWDM Mux डिमक्स मॉड्यूल 1610nm |
||
लाइन मॉनिटरिंग, WDM नेटवर्क, CATV सिस्टम के लिए 1x4 CWDM Mux / demux ABS प्रकार।
उत्पाद वर्णन:
हमारे CWDM Mux Demux उत्पाद एक फाइबर पर 2 चैनल to18-चैनल मल्टीप्लेक्सिंग प्रदान करते हैं।WDM नेटवर्क में कम सम्मिलन हानि की आवश्यकता होने के कारण, हम IL को एक विकल्प के रूप में कम करने के लिए CWDM Mux/Demux मॉड्यूल में "स्किप कंपोनेंट" भी जोड़ सकते हैं।मानक CWDM Mux/Demux पैकेज प्रकार में शामिल हैं: ABS बॉक्स पैकेज, LGX पैककेज और 19” 1U रैकमाउंट।
विशेषताएँ:
* कम सम्मिलन हानि
* वाइड वेवलेंथ रेंज
* लो क्रॉसस्टॉक
* उच्च स्थिरता, उच्च विश्वसनीयता
* ऑप्टिकल पथ पर एपॉक्सी मुक्त
* लैचिंग और नॉन-लैचिंग
अनुप्रयोग:
* लाइन मॉनिटरिंग
* डब्ल्यूडीएम नेटवर्क
* दूरसंचार
* सेलुलर अनुप्रयोग
* फाइबर ऑप्टिकल एम्पलीफायर
* एक्सेस नेटवर्क
तकनीकी मापदण्ड:
| पैरामीटर | इकाई | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| मक्स | demux के | मक्स | demux के | मक्स | demux के | मक्स | demux के | ||||
| चैनल तरंग दैर्ध्य | एनएम | 1270 ~ 1610 एनएम और 1271 ~ 1611 | |||||||||
| केंद्र तरंग दैर्ध्य सटीकता | एनएम | ± 0.5 | |||||||||
| चैनल रिक्ति | एनएम | 20 | |||||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ) | एनएम | > 13 | |||||||||
| निविष्ट वस्तु का नुकसान | डीबी | 0.8 | 1.5 | 2.5 और 1.8 | 5.2 और 3.5 | ||||||
| चैनल रिपल | डीबी | 0.3 | |||||||||
| एकांत | नज़दीक | डीबी | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 | |
| गैर आसन्न | डीबी | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | ||
| जड़ता हानि तापमान संवेदनशीलता | डीबी/℃ | <0.005 | |||||||||
| तरंग दैर्ध्य तापमान स्थानांतरण | एनएम/℃ | <0.002 | |||||||||
| ध्रुवीकरण निर्भर नुकसान | डीबी | <0.1 | |||||||||
| ध्रुवीकरण मोड फैलाव | डीबी | <0.1 | |||||||||
| दिशिकता | डीबी | > 50 | |||||||||
| हारकर लौटा | डीबी | > 45 | |||||||||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | |||||||||
| ऑपरेटिंग तापमान | ℃ | -5~+75 | |||||||||
| भंडारण तापमान | ℃ | -40~85 | |||||||||
| पैकेज आयाम | मिमी | एल100xW80xH10 | एल141xW115xH18 | ||||||||
आदेश की जानकारी:
| सीडब्ल्यूडीएम | एक्सएक्स | एक्स | एक्सएक्स | एक्स | एक्स | एक्सएक्स |
| चैनलों की संख्या |
आत्मविश्वास -गुरुत्व |
पहला चैनल | फाइबर प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर | |
|
04=4 चैनल 08=8 चैनल 16=16 चैनल 18=18 चैनल एन = एन चैनल |
एम = मक्स डी = डिमक्स ओ = ओएडीएम |
27 = 1270 एनएम …… 47 = 1470 एनएम 49 = 1490 एनएम …… 61 = 1610 एनएम एसएस = विशेष |
1=नंगे फाइबर 2 = 900um ढीली ट्यूब 3=2mmकेबल 4=3mmकेबल |
1=1मी 2=2मी एस = निर्दिष्ट करें |
0=कोई नहीं 1=एफसी/एपीसी 2=एफसी/पीसी 3=एससी/एपीसी 4=एससी/पीसी 5=अनुसूचित जनजाति 6=एलसी एस = निर्दिष्ट करें |

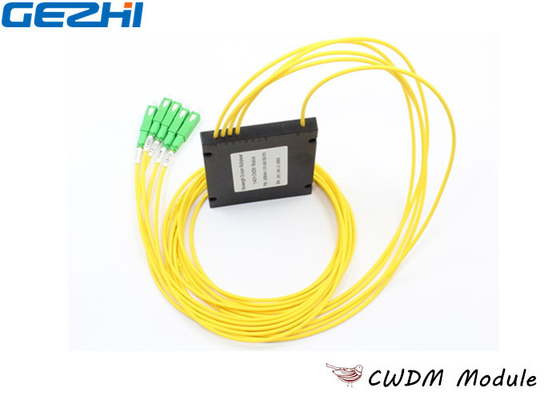

उत्पाद की तस्वीर:
CWDM Mux डिमक्स पैसिव सिस्टम
