| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-16CH सीडब्ल्यूडीएम |
| एमओक्यू: | 1 |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन, पेपैल |

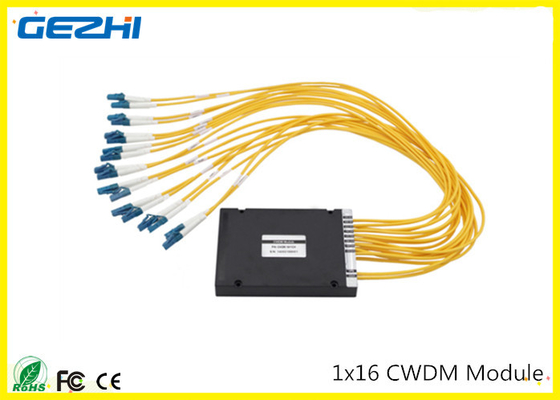

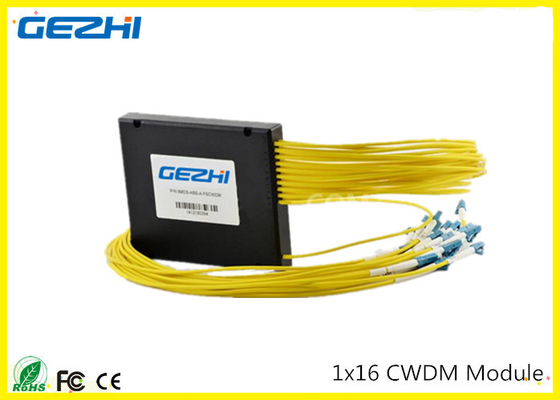

1x16CH CWDM Mux/Demux मॉड्यूल
विवरण:
CWDM और DWDM प्रौद्योगिकियाँ एक जोड़ी फाइबर स्ट्रैंड्स को साझा करने और विभिन्न संचार इंटरफेस जैसे: 10G, SONET OC-192, STM-64, फाइबर चैनल 1G/2G/4G, गीगाबिट ईथरनेट, OC3/OC12 या OC48 को एक साथ रखने का एक प्रभावी तरीका प्रदान करती हैं। और E1/T1, प्रत्येक चैनल के लिए प्रकाश की विभिन्न तरंग दैर्ध्य का उपयोग करके।
हमारी उत्पाद श्रेणी में सीडब्ल्यूडीएम और डीडब्ल्यूडीएम प्रौद्योगिकियों के लिए न्यूनतम या बिना प्रबंधन के बहुत किफायती समाधान शामिल हैं, लेकिन पूर्ण प्रबंधन और निगरानी कार्यों के साथ वाहक वर्ग पेशेवर समाधान भी शामिल हैं, फाइबर और बिजली आपूर्ति पर अतिरेक और टेल्को ग्रेड विनिर्देश जो 80 चैनलों तक जा सकते हैं एकल फाइबर सर्किट पर DWDM 10G क्षमता।
हमारे WDM ऑप्टिकल Mux उत्पाद कम लागत वाले समाधान के साथ लचीले हैं जो मौजूदा फाइबर क्षमता के विस्तार को सक्षम बनाता है, और प्लास्टिक ABS मॉड्यूल कैसेट, 19 "रैक माउंटेबल बॉक्स और मानक LGX पैकेजिंग के साथ उपलब्ध है। कोई फर्क नहीं पड़ता कि किस तरह के कनेक्टर, जैसे FC , ST, SC, LC, आदि सभी उपलब्ध हैं, और हम एक डिवाइस पर विभिन्न कनेक्टर भी मिला सकते हैं।
CWDM Mux डिमक्स अनुप्रयोग:
विशिष्टता:
| पैरामीटर | इकाई | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| मक्स | demux के | मक्स | demux के | मक्स | demux के | मक्स | demux के | ||||
| चैनल तरंग दैर्ध्य | एनएम | 1270 ~ 1610 एनएम और 1271 ~ 1611 | |||||||||
| केंद्र तरंग दैर्ध्य सटीकता | एनएम | ± 0.5 | |||||||||
| चैनल रिक्ति | एनएम | 20 | |||||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ) | एनएम | > 13 | |||||||||
| निविष्ट वस्तु का नुकसान | डीबी | 0.8 | 1.5 | 2.5 और 1.8 | 5.2 और 3.5 | ||||||
| चैनल रिपल | डीबी | 0.3 | |||||||||
| एकांत | नज़दीक | डीबी | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 | |
| गैर आसन्न | डीबी | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | ||
| जड़ता हानि तापमान संवेदनशीलता | डीबी / ℃ | <0.005 | |||||||||
| तरंग दैर्ध्य तापमान स्थानांतरण | एनएम / ℃ | <0.002 | |||||||||
| ध्रुवीकरण निर्भर नुकसान | डीबी | <0.1 | |||||||||
| ध्रुवीकरण मोड फैलाव | डीबी | <0.1 | |||||||||
| दिशिकता | डीबी | > 50 | |||||||||
| हारकर लौटा | डीबी | > 45 | |||||||||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | |||||||||
| ऑपरेटिंग तापमान | ℃ | -5~+75 | |||||||||
| भंडारण तापमान | ℃ | -40~85 | |||||||||

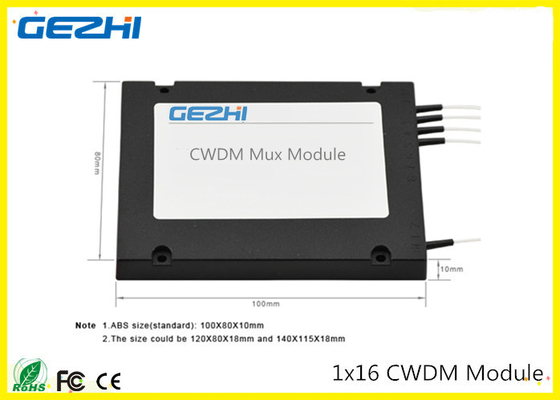

| पैकेज आयाम | मिमी | एल100xW80xH10 | एल141xW115xH18 | ||||||||
टिप्पणी:
1. कनेक्टर्स के बिना निर्दिष्ट।प्रति कनेक्टर अतिरिक्त 0.2dB हानि जोड़ें।
2.हम कम सम्मिलन हानि समाधान भी बना सकते हैं।अधिक जानकारी के लिए कृपया shirley@gezhiphotonics.com पर ईमेल करें
फ्रंट पैनल विवरण:
एक संदर्भ के रूप में 4CH दोहरे फाइबर CWDM का चित्र
①सामान्य पोर्ट:
एससी, एफसी, एलसी, एसटी यूपीसी / एपीसी कनेक्टर्स के साथ उपलब्ध हैं।
② मॉनिटर पोर्ट:
मॉनिटर पोर्ट, अपनी पसंद के लिए विभिन्न टैप प्रतिशत (5%, 1%)
एससी, एफसी, एलसी, एसटी यूपीसी / एपीसी कनेक्टर्स के साथ उपलब्ध हैं।
③ अपग्रेड पोर्ट:
अपग्रेड पोर्ट, अपनी पसंद के लिए अलग अलगाव (<15dB,15dB~30dB,30dB~40dB,50dB)
एससी, एफसी, एलसी, एसटी यूपीसी / एपीसी कनेक्टर्स के साथ उपलब्ध हैं।
④मानक बंदरगाह 1310 एनएम / 1550 एनएम:
1310 एनएम पासबैंड पोर्ट: आपकी पसंद के लिए अलग अलगाव (15 डीबी ~ 30 डीबी, 30 डीबी ~ 40 डीबी), इस बीच आपकी पसंद के लिए अलग बैंडविड्थ (± 50 एनएम, ± 6.5 एनएम)
1550 एनएम पासबैंड पोर्ट: आपकी पसंद के लिए अलग अलगाव (15 डीबी ~ 30 डीबी, 30 डीबी ~ 40 डीबी), इस बीच आपकी पसंद के लिए अलग बैंडविड्थ (± 50 एनएम, ± 6.5 एनएम)
एससी, एफसी, एलसी, एसटी यूपीसी / एपीसी कनेक्टर्स के साथ उपलब्ध हैं।

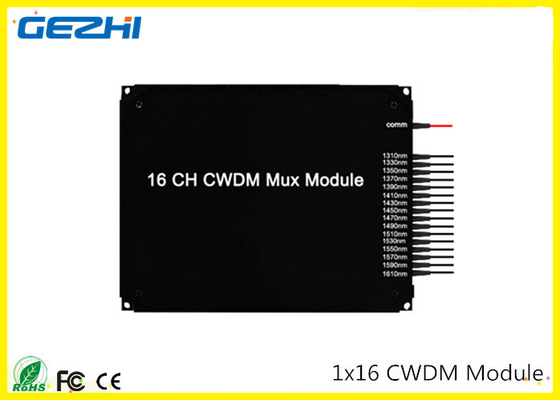

⑤ विशिष्ट तरंग दैर्ध्य के लिए Mux/Demux पोर्ट:
आपकी पसंद के लिए प्रत्येक चरण 20nm के साथ 1270nm से 1610nm तक अठारह केंद्र तरंग दैर्ध्य उपलब्ध हैं।
एससी, एफसी, एलसी, एसटी यूपीसी / एपीसी कनेक्टर्स के साथ उपलब्ध हैं।
आदेश की जानकारी:
| सीडब्ल्यूडीएम | एक्सएक्स | एक्स | एक्सएक्स | एक्स | एक्स | एक्सएक्स |
| चैनलों की संख्या |
आत्मविश्वास -गुरेशन |
पहला चैनल | फाइबर प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर | |
|
04=4 चैनल 08=8 चैनल 16=16 चैनल 18=18 चैनल एन = एन चैनल |
एम = मक्स डी = डिमक्स ओ = ओएडीएम |
27 = 1270 एनएम …… 47 = 1470 एनएम 49 = 1490 एनएम …… 61 = 1610 एनएम एसएस = विशेष |
1=नंगे फाइबर 2 = 900um ढीली ट्यूब 3=2mmकेबल 4=3mmकेबल |
1=1मी 2=2मी एस = निर्दिष्ट करें |
0=कोई नहीं 1=एफसी/एपीसी 2=एफसी/पीसी 3=एससी/एपीसी 4=एससी/पीसी 5=अनुसूचित जनजाति 6=एलसी एस = निर्दिष्ट करें |
|
|
