| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FWDM डिवाइस |
| एमओक्यू: | 1 |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |

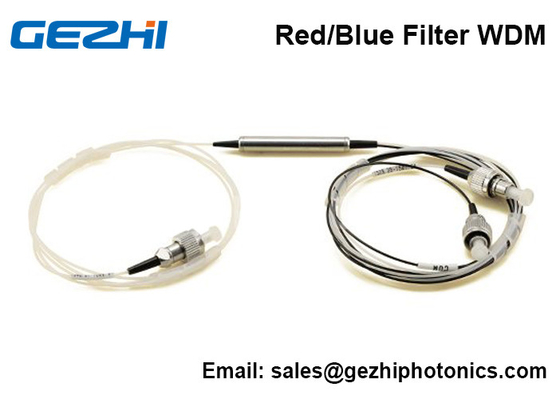

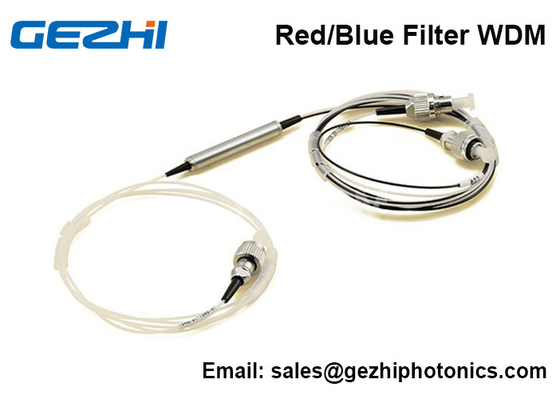

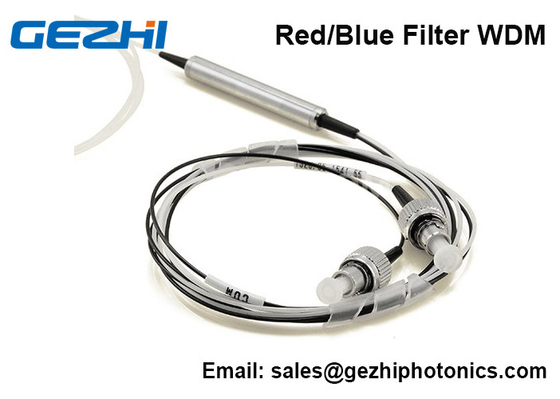

GEZHI DWDM लाल/नीला फ़िल्टर एक पतली-फ़िल्म फ़िल्टर डिवाइस है।यह एक तीन-पोर्ट डिवाइस है।एक पोर्ट को "कॉमन" कहा जाता है।अन्य दो बंदरगाह दो तरंग दैर्ध्य "बैंड" के लिए नाली प्रदान करते हैं।
दो बैंड लाल (λ> 1547 एनएम) और नीला (λ <1543 एनएम) हैं।
एक बैंड रिफ्लेक्टेड लेग के माध्यम से जाता है, और दूसरा बैंड पास लेग के माध्यम से जाता है।
|
आमतौर पर, हालांकि, डिवाइस का उपयोग दो-तरफ़ा (यानी द्विदिश) WDM के रूप में किया जाता है।एक बैंड को कॉमन लेग में भेजा जाता है, जबकि दूसरे बैंड को कॉमन लेग से डिलीवर किया जाता है।(उदाहरण आरेख देखें) एक DWDM मॉड्यूल में, जो लाल/नीले फिल्टर का उपयोग करता है, एक Mux को एक Demux के साथ जोड़ा जा सकता है।
उदाहरण के लिए, Mux DWDM चैनलों को रेड बैंड में जोड़ता है, जबकि Demux ब्लू बैंड में DWDM चैनलों को अलग करता है।लाल/नीले फिलर का उपयोग करके, रेड ट्रांसमिट चैनल और ब्लू रिसीव चैनल को एक ही फाइबर पर जोड़ा जा सकता है। |
द्वि-दिशात्मक उपयोग में लाल/नीले WDM का उदाहरण। |
विशेषताएँआवेदन
Ø कम सम्मिलन हानि Ø WDM नेटवर्क
Ø वाइड पास बैंड Ø लाइन मॉनिटरिंग
Ø उच्च चैनल अलगाव Ø दूरसंचार
Ø उच्च विश्वसनीयता Ø परीक्षण उपकरण

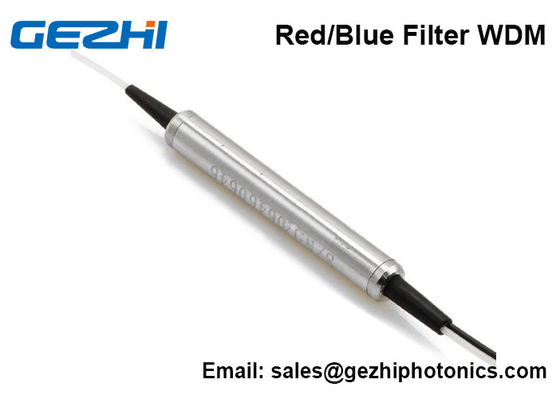

DWDM लाल/नीला बैंड फ़िल्टर DWDM लाल/नीला बैंड फ़िल्टर DWDM लाल/नीला बैंड फ़िल्टर के साथ
प्लास्टिक ASB बॉक्स पैकेज 19" 1RU रैक माउंट पैकेज के साथ स्टेनलेस स्टील ट्यूब के साथ
कार्यनिष्पादन विशिष्टताएं
| प्रकार | एफडब्ल्यूडीएम | ||
| चैनल वेवलेंथ पास करें | एनएम | 1547~1561 (लाल) | 1530~1543.2 (नीला) |
| प्रतिबिंब चैनल तरंग दैर्ध्य | एनएम | 1530~154.2 (नीला) | 1547~1561 (लाल) |
| पास चैनल सम्मिलन हानि | डीबी | ≤0.60 | |
| प्रतिबिंब चैनल सम्मिलन हानि | डीबी | ≤0.40 | |
| चैनल रिपल | डीबी | ≤0.3 | |
| आसन्न चैनल अलगाव | डीबी | ≥30 | |
| एक्सप्रेस चैनल अलगाव | डीबी | ≥12 | |
| पीडीएल | डीबी | ≤0.1 | |
| पीएमडी | पीएस/एनएम | ≤0.1 | |
| दिशिकता | डीबी | ≥55 | |
| हारकर लौटा | डीबी | ≥50 | |
| सत्ता चलाना | मेगावाट | 300 | |
| परिचालन तापमान | ℃ | -5~+70 | |
| भंडारण तापमान | ℃ | -40~+85 | |
| पैकेज डाइमैन्शन | मिमी | φ5.5x34 | |
नोट: 1. अनुकूलन उपलब्ध है।
2. सम्मिलन हानि में कनेक्टर शामिल नहीं है, प्रत्येक कनेक्टर 0.2dB हानि जोड़ देगा।
3. ग्राहक के अनुरोध पर अन्य तरंग दैर्ध्य बनाया जा सकता है।उदाहरण के लिए, एल-बैंड आर/बी, सी/एल बैंड।
आदेश की जानकारी
| वेवलेंथ | पैकेज युक्ति | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| आर/बी=लाल/नीला तरंग दैर्ध्य |
1 = Φ5.5 मिमी × 34 मिमी 2 = 90×20×10 मिमी 3=100×80×10.5 मिमी 4= 120×80×18 मिमी 5=140×115×18 मिमी 6=19”1यू रैकमाउंट एक्स = अन्य |
9=9/125 एक्स = अन्य |
25=250उम 90=900उम 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = अन्य |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी एक्स = अन्य |
ओओ = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी/पीसी एसए=एससी/एपीसी एसटीपी=एसटी/पीसी एसटीए=एसटी/एपीसी एलपी = एलसी / पीसी एलए = एलसी/एपीसी एक्स = अन्य |
अधिक तस्वीर
|
|
