| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-लाल/नीला WDM |
| एमओक्यू: | 1 |
| कीमत: | Get Latest Price |
| Delivery Time: | 2 ~ 7 कार्य दिवस |

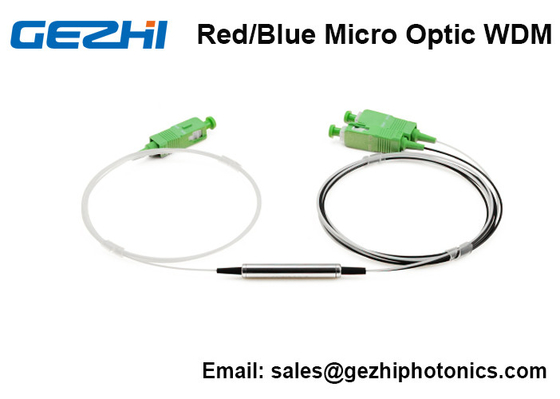

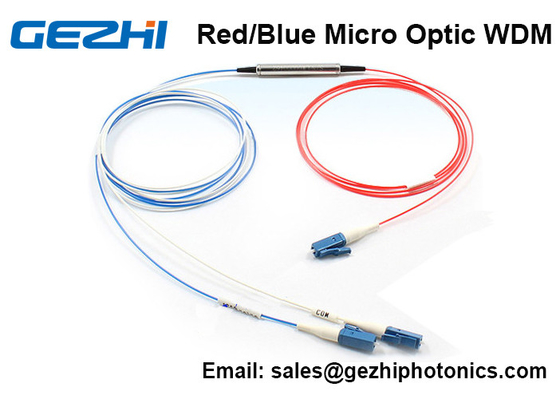

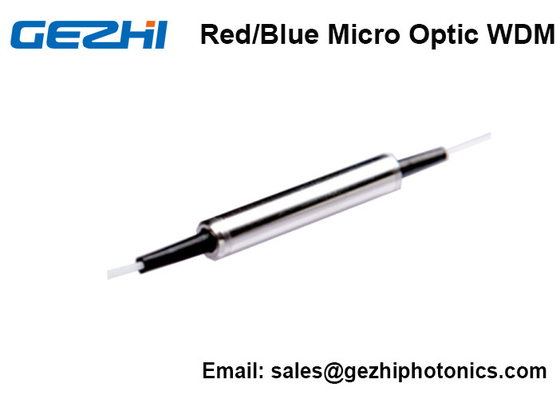

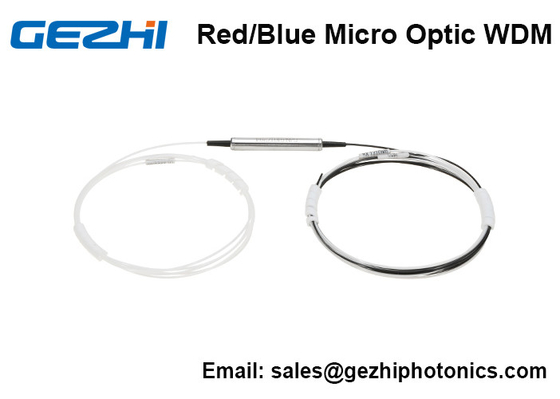

DWDM सिस्टम में माइक्रो-ऑप्टिक WDM 3 पोर्ट C बैंड रेड/ब्लू फिल्टर
GEZHI 1x2 DWDM लाल/नीला बैंड फ़िल्टर पर्यावरण की दृष्टि से स्थिर पतली फ़िल्म फ़िल्टर तकनीक पर आधारित एक निष्क्रिय सूक्ष्म प्रकाशिकी उपकरण है।यह मुख्य रूप से एकल फाइबर द्वि-दिशात्मक DWDM सिस्टम और उच्च शक्ति प्रवर्धन प्रणाली में C बैंड में रेड बैंड वेवलेंथ सिग्नल और ब्लू बैंड वेवलेंथ सिग्नल को अलग या संयोजित करने के लिए उपयोग किया जाता है।घटकों को विस्तृत पासबैंड, कम सम्मिलन हानि, उच्च वापसी हानि, उत्कृष्ट पर्यावरणीय स्थिरता और उच्च शक्ति से निपटने की क्षमता की विशेषता है।
एक DWDM मॉड्यूल में, जो एक लाल/नीले फिल्टर का उपयोग करता है, एक Mux को एक Demux के साथ जोड़ा जा सकता है।उदाहरण के लिए, Mux DWDM चैनलों को रेड बैंड में जोड़ता है, जबकि Demux ब्लू बैंड में DWDM चैनलों को अलग करता है।रेड/ब्लू फिल्टर का उपयोग करके, रेड ट्रांसमिट चैनल और ब्लू रिसीव चैनल को एक ही फाइबर पर जोड़ा जा सकता है।
विशेषताएँ
आवेदन
कार्यनिष्पादन विशिष्टताएं
| प्रकार | एमडब्ल्यूडीएम | ||
| चैनल वेवलेंथ पास करें | एनएम | 1549.12~1562.83 (लाल) | 1530.13~1541.55 (नीला) |
| प्रतिबिंब चैनल तरंग दैर्ध्य | एनएम | 1530.13~1541.55 (नीला) | 1549.12~1562.83 (लाल) |
| पास चैनल सम्मिलन हानि | डीबी | ≤0.50 | |
| प्रतिबिंब चैनल सम्मिलन हानि | डीबी | ≤0.40 | |
| चैनल रिपल | डीबी | ≤0.3 | |
| आसन्न चैनल अलगाव | डीबी | ≥30 | |
| एक्सप्रेस चैनल अलगाव | डीबी |
≥15
|
|
| पीडीएल | डीबी | ≤0.1 | |
| पीएमडी | पीएस/एनएम | ≤0.1 | |
| तापीय स्थिरता | डीबी / ℃ | ≤0.005 | |
| दिशिकता | डीबी | ≥50 | |
| हारकर लौटा | डीबी | ≥45 | |
| सत्ता चलाना | मेगावाट | 300 | |
| परिचालन तापमान | ℃ |
-30~+80
|
|
| भंडारण तापमान | ℃ | -40~+85 | |
| मैक्स।खिंचनेवाला भार | एन | 5 | |
| पैकेज डाइमैन्शन | मिमी | Φ5.5xL34(250um)/Φ5.5xL38(900um) | |
नोट: 1. सम्मिलन हानि में कनेक्टर शामिल नहीं है, प्रत्येक कनेक्टर 0.2dB हानि जोड़ देगा।
2. ग्राहक के अनुरोध पर अन्य तरंग दैर्ध्य बनाया जा सकता है।उदाहरण के लिए, एल-बैंड आर/बी, सी/एल बैंड।
आदेश की जानकारी
| वेवलेंथ | पैकेज युक्ति | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| आर/बी=लाल/नीला तरंग दैर्ध्य |
1 = Φ5.5 मिमी × 34 मिमी 2 = 90×20×10 मिमी 3=100×80×10.5 मिमी 4= 120×80×18 मिमी 5=140×115×18 मिमी 6=19”1यू रैकमाउंट एक्स = अन्य |
9=9/125 एक्स = अन्य |
25=250उम 90=900उम 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = अन्य |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी एक्स = अन्य |
ओओ = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी/पीसी एसए=एससी/एपीसी एसटीपी=एसटी/पीसी एसटीए=एसटी/एपीसी एलपी = एलसी / पीसी एलए = एलसी/एपीसी एक्स = अन्य |
अधिक तस्वीर:
|
|
