| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | पैबंद |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

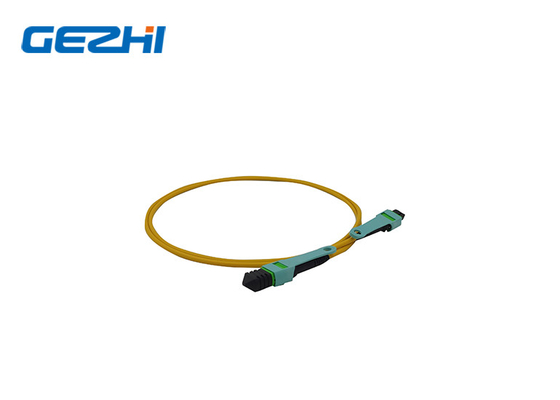

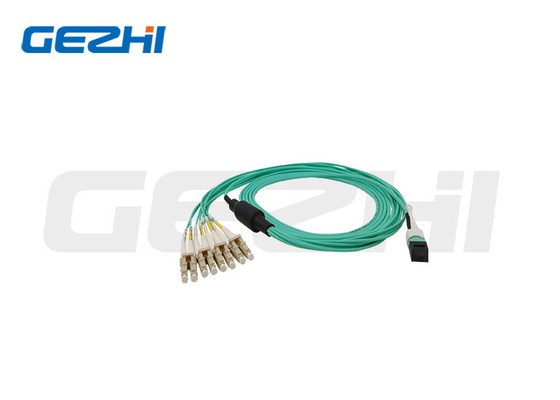

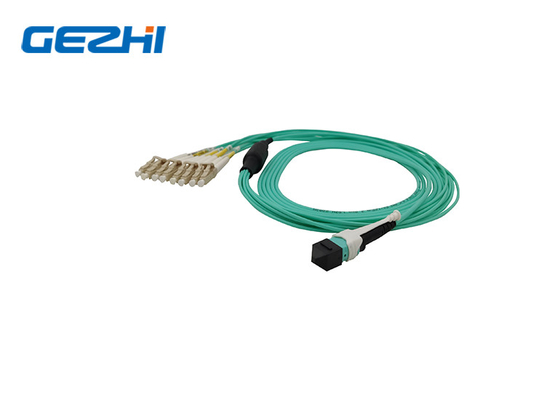

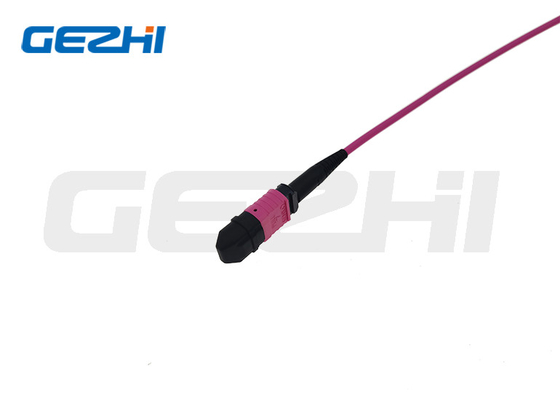

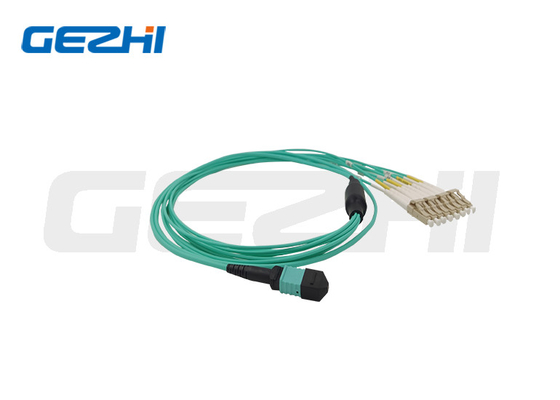

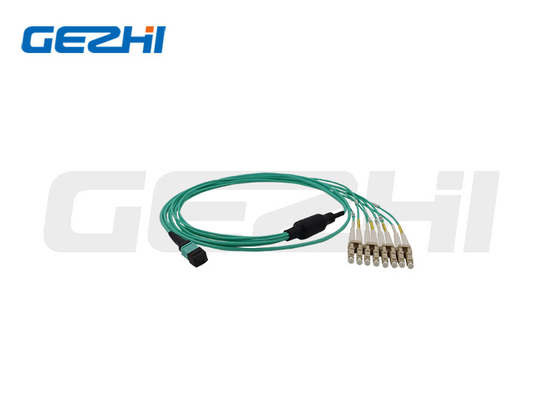

एमपीओ ओएम3 पैच कॉर्ड फाइबर ऑप्टिक पैच कॉर्ड 12 फाइबर एमपीओ ट्रंक केबल
फाइबर ऑप्टिक ब्रेकआउट किट का उपयोग फाइबर केबल की सीधी समाप्ति के लिए किया जाता है।डिजाइन ऐसा है कि यह मुख्य फाइबर ऑप्टिक केबलों से उजागर होने के बाद नंगे तंतुओं को रखता है और उनकी सुरक्षा करता है।2 मिमी टयूबिंग फाइबर को 900um व्यास तक पकड़ सकता है और यह समर्थन भी प्रदान करता है जब फाइबर को फाइबर और कनेक्टर के बीच एक मजबूत पकड़ देने वाले कनेक्टर को किसी भी आसान फाइबर टूटने से रोकने के लिए समाप्त कर दिया जाता है।किट 2, 4, 6, 8 12 और 24 कोर प्रकार में उपलब्ध है।फाइबर टेक अनुकूलित ब्रेकआउट किट की पेशकश करने में भी सक्षम है जिसका इस डेटाशीट में उल्लेख नहीं किया गया है।
विशेषताएँ
कम सम्मिलन हानि
कम पीडीएल
कॉम्पैक्ट इन-लाइन पैकेज
उच्च स्थिरता और विश्वसनीयता
ऑप्टिकल पथ पर एपॉक्सी मुक्त
उच्च शक्ति
विनिर्देश
| पेश करने का स्तर | मानक | अभिजात वर्ग | ||||
| योजक | तरीका | एंडफेस | आईएल (अधिकतम) (डीबी) | आरएल (न्यूनतम) (डीबी) | आईएल (अधिकतम) (डीबी) | आरएल (न्यूनतम) (डीबी) |
| एमपीओ/एमटीपी | एमएम ओएम4 | 8एफ/एपीसी | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
| 12एफ/एपीसी | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24एफ/एपीसी | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 8एफ/पीसी | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 12एफ/पीसी | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
| 24एफ/पीसी | ≤0.50 | ≥20 | ≤0.35 | ≥20 | ||
आदेश की जानकारी
|
आदेश की जानकारी
| प्रकार | तरीका | फाइबर की गिनती | विचारों में भिन्नता | ग्रैड | कनेक्टर ए | कनेक्टर बी | चमकाने | लंबाई |
| पीसीएमपीओ | 2=ओएस2 3=ओएम3 4 = ओएम 4 5=ओएम5 |
08=8 फाइबर 12=12 फाइबर 24=24 फाइबर 36=3x12 फाइबर 48=4x12 फाइबर 96=8x12 फाइबर 144=12x12 फाइबर |
ए = टाइप ए बी = टाइप बी सी = टाइप सी |
एस = मानक ई = अभिजात वर्ग |
एम = पुरुष एफ = महिला |
एम = पुरुष एफ = महिला |
पी = यूपीसी ए = एपीसी |
01=1M 02=2एम 05=5एम 10=10मी एस = निर्दिष्ट करें |
आवेदन आरेख
1. कस्टम फाइबर गणना
2. कस्टम पोलरिटी
फाइबर केबल पर डेटा को ठीक से भेजने के लिए, केबल के एक छोर पर एक लिंक का ट्रांसमिट सिग्नल (Tx) दूसरे छोर पर संबंधित रिसीवर (Rx) से मेल खाना चाहिए।और ध्रुवीयता की भूमिका, जो सिग्नल की यात्रा की दिशा को परिभाषित करती है, यह सुनिश्चित करना है कि यह पत्राचार बनाए रखा जाए।फाइबर ध्रुवीयता एक ऐसा क्षेत्र है जो हमारे उद्योग में बहुत अधिक भ्रम पैदा करता है - खासकर जब समानांतर ऑप्टिक अनुप्रयोगों में उपयोग किए जाने वाले मल्टीफाइबर एमपीओ समाधानों की बात आती है।
एमपीओ कनेक्टर्स में स्थिति 1 के स्थान को इंगित करने के लिए कनेक्टर के शीर्ष की ओर एक कुंजी और किनारे पर एक सफेद बिंदु भी शामिल होता है। जब ध्रुवीयता की बात आती है तो कुंजी का अभिविन्यास महत्वपूर्ण होता है।
एमपीओ केबल्स के तीन अलग-अलग प्रकार भी हैं - टाइप ए, टाइप बी और टाइप सी नीचे चित्रों के रूप में:
3. कस्टम कनेक्टर्स
हमारे बारे में
हमारा प्रमाणपत्र
पैकिंग
एएफक्यू
क्यू 1:क्या मेरे पास नमूना आदेश हो सकता है?आपका MOQ क्या है?
ए 2: सामान्य लीड टाइम लगभग 1 सप्ताह है,बड़ी मात्रा और विशेष उत्पादों के लिए।कृपया हमारे बिक्री प्रतिनिधि के साथ लीड समय की जांच करें।लेकिन हम कुछ उत्पादों के लिए स्टॉक रखते हैं,भुगतान प्राप्त करने के 1-3 दिन बाद जहाज जा सकता है।
|
|
