| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 96 चैनल AWG DWDM mux डिमक्स मॉड्यूल |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

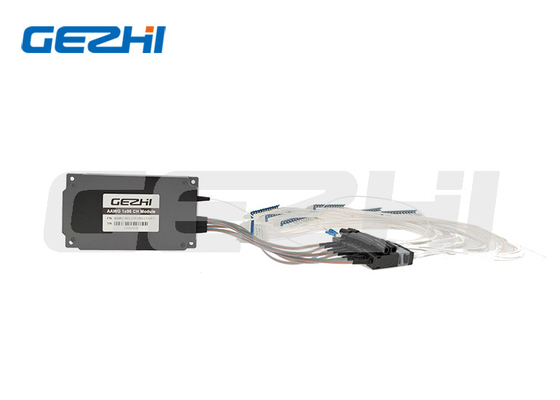

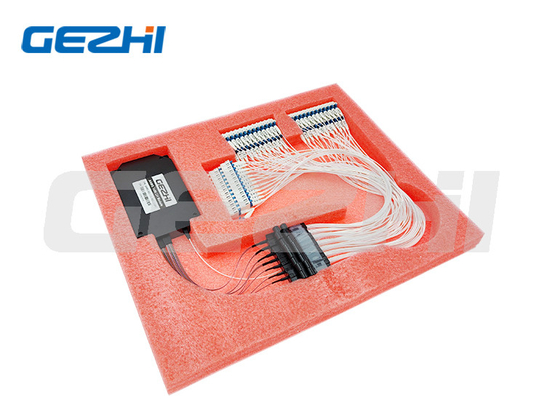

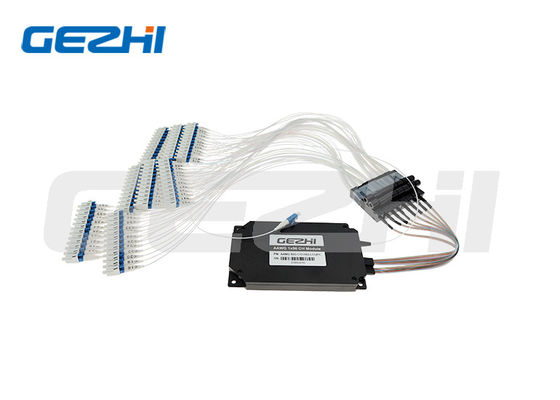

96 चैनल एएडब्ल्यूजी मॉड्यूल, डीडब्ल्यूडीएम नेटवर्क के लिए एथर्मल एरेरेड वेवगाइड ग्रेटिंग
उत्पाद अवलोकन
एथर्मल एडब्ल्यूजी (एएडब्ल्यूजी) का मानक थर्मल एडब्ल्यूजी (टीएडब्ल्यूजी) के समकक्ष प्रदर्शन है, लेकिन स्थिरीकरण के लिए किसी विद्युत शक्ति की आवश्यकता नहीं है।जिन मामलों में कोई शक्ति उपलब्ध नहीं है, वहां थिन फिल्म फिल्टर (फिल्टर प्रकार डीडब्ल्यूडीएम मॉड्यूल) के लिए सीधे प्रतिस्थापन के रूप में उनका उपयोग किया जा सकता है, एक्सेस नेटवर्क में -30 से +70 डिग्री से अधिक बाहरी अनुप्रयोगों के लिए भी उपयुक्त है। गेझी फोटोनिक्स के एथरमल एडब्ल्यूजी (एएडब्ल्यूजी) उत्कृष्ट प्रदान करते हैं। एक कॉम्पैक्ट पैकेज में ऑप्टिकल प्रदर्शन, उच्च विश्वसनीयता, फाइबर हैंडलिंग में आसानी और बिजली बचत समाधान।
विशेषताएँ
कम पीडीएल
कम रंगीन फैलाव
कम सम्मिलन हानि
टेलकोर्डिया जीआर-1221-कोर योग्य
MUX / DEMUX कार्यक्षमता
एथरमल डिज़ाइन, इलेक्ट्रिकल पावर की आवश्यकता नहीं है
कॉम्पैक्ट पैकेज
मल्टी-चैनल नंबर
अनुप्रयोग
ऑप्टिकल ऐड/ड्रॉप मल्टीप्लेक्सिंग
वेवलेंथ रूटिंग
डीडब्ल्यूडीएम ट्रांसमिशन
तकनीकी मापदंड
| पैरामीटर | इकाई | ऊपर से चपटा | गाऊसी | ऊपर से चपटा | गाऊसी |
| चैनलों की संख्या | 16/32/40/48 | 80/88/96 | |||
| चैनल रिक्ति | गीगा | 50 | 50 | ||
| चैनल आवृत्ति | थज़ | नीला बैंड=1528.773~1547.316 | सी बैंड = 1526.827 ~ 1564.679 | ||
| लाल बैंड=1545.720~1564.679 | |||||
| तरंग दैर्ध्य सटीकता | एनएम | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 |
| 1 डीबी बैंडविड्थ | एनएम | > 0.18 | > 0.12 | > 0.18 | > 0.12 |
| 3 डीबी बैंडविड्थ | एनएम | > 0.28 | > 0.20 | > 0.28 | > 0.20 |
| सम्मिलन हानि (पासबैंड) | डीबी | <4.5 | <3.7 | <5.5 | <4.5 |
| आसन्न चैनल क्रॉसस्टॉक | डीबी | > 27 | > 27 | ||
| गैर-निकटवर्ती चैनल क्रॉसस्टॉक | डीबी | >30 | >30 | ||
| कुल क्रॉसस्टॉक | डीबी | > 24 | > 24 | ||
| सम्मिलन हानि एकरूपता | डीबी | <1.2 | <1.5 | ||
| ध्रुवीकरण हानि | डीबी | <0.5 | <0.5 | <0.5 | <0.5 |
| हारकर लौटा | डीबी | > 40 | |||
| फैलाव | पीएस/एनएम | ± 10 | |||
| परिचालन तापमान | ºC | -20~70 | |||
| आकार (लंबाई * चौड़ाई * ऊंचाई) | मिमी | 120*70*12.3 | 130*90*11.3 | ||
|
|
