| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीएम डीडब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

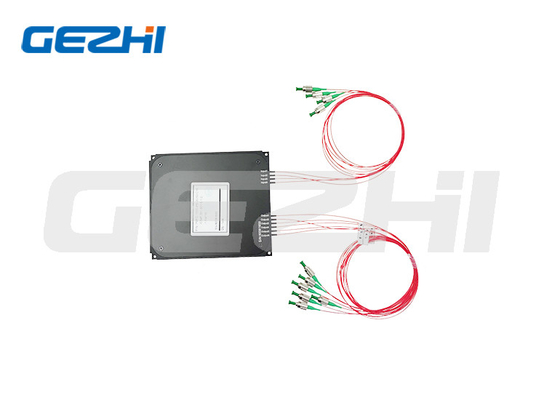

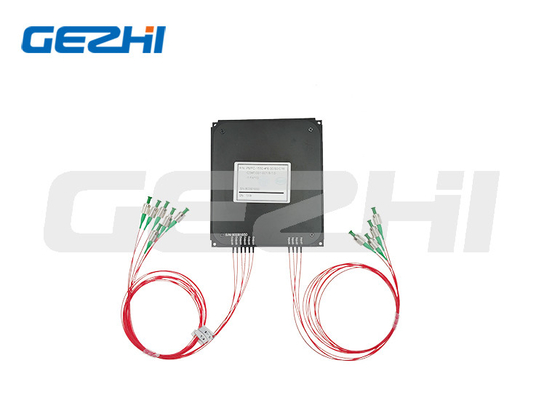

उच्च स्थिरता और विश्वसनीयता ध्रुवीकरण DWDM नेटवर्क के लिए DWDM बनाए रखना
विवरण
ध्रुवीकरण रखरखाव फ़िल्टर डीडब्ल्यूडीएम को कम आईएल, उच्च रिटर्न हानि, उच्च विलुप्त होने के अनुपात और उत्कृष्ट पर्यावरणीय स्थिरता और विश्वसनीयता की विशेषता है।वे फाइबर एम्पलीफायरों, डीडब्ल्यूडीएम नेटवर्क और उच्च गति संचार प्रणाली और उपकरण अनुप्रयोगों को बनाए रखने वाले ध्रुवीकरण के लिए आदर्श हैं।
विशेषताएँ
कम प्रविष्टि हानि
उच्च विलुप्ति अनुपात
उच्च चैनल अलगाव
उच्च स्थिरता और विश्वसनीयता
अनुप्रयोग
चैनल जोड़ते/छोड़ते हैं
डीडब्ल्यूडीएम नेटवर्क
फाइबर ऑप्टिकल एम्पलीफायर
फाइबर ऑप्टिक सिस्टम
कार्यनिष्पादन विशिष्टताएं
| पैरामीटर | इकाई | मान | |||||
| चैनल संख्या | / | 4CH | 8CH | 16सीएच | |||
| केंद्र तरंगदैर्घ्य | एनएम | आईटीयू ग्रिड | |||||
| चैनल रिक्ति | गीगा | 50GHz;100GHz;200GHz | |||||
| चैनल पासबैंड (@-0.5dB) | एनएम | 50GHz: >0.1;100GHz: >0.22;200GHz: >0.5 | |||||
| निविष्ट वस्तु का नुकसान | डीबी | ≤2.0 | ≤3.2 | ≤5.0 | |||
| एकांत | नज़दीक | डीबी | ≥25 | ||||
| गैर आसन्न | डीबी | ≥35 | |||||
| विलुप्ति अनुपात | डीबी | ≥18 | |||||
| हारकर लौटा | डीबी | ≥50 | |||||
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम/℃ | ≤0.003 | |||||
| सम्मिलन हानि थर्मल स्थिरता | डीबी/℃ | ≤0.005 | |||||
| मैक्स पावर हैंडलिंग (सीडब्ल्यू) | डब्ल्यू | 0.3, 1, या 2 | |||||
| खिंचनेवाला भार | एन | ≤5 | |||||
| परिचालन तापमान | ℃ | -5~+75 | |||||
| भंडारण तापमान | ℃ | -40~+85 | |||||
| पैकेज आयाम | मिमी | 100x80x10 | 100x80x10 | 120x80x18 | |||
ध्यान दें: 1. उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं, यदि कनेक्टर के साथ, आईएल 0.3 डीबी अधिक होगा, रिटर्न हानि 5 डीबी कम हो जाएगी और एक्सटिंक्शन अनुपात 2 डीबी कम हो जाएगा।
2. >10W उच्च शक्ति अनुप्रयोगों के लिए, हम हीट सिंक पैकेज का उपयोग करेंगे
3.यदि पल्स अनुप्रयोग है, तो कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में सूचित करना सुनिश्चित करें।
आदेश देने की जानकारी PMDWDM
| ①चैनल स्पैकिंग | 050=50GHz;100=100GHz;200=200GHz |
| ②चैनल संख्या; | 04=1x4;08=1x8;16=1x16 |
| ③प्रथम चैनल तरंग दैर्ध्य: | सी21=1560.61एनएम;सी23=1558.98एनएम;एस=निर्दिष्ट करें |
| ④अंतिम चैनल तरंग दैर्ध्य: | सी21=1560.61एनएम;सी23=1558.98एनएम;एस=निर्दिष्ट करें |
| ⑤ कार्य अक्ष: | बी=दोनों अक्ष काम कर रहे हैं;एफ=धीमी धुरी काम कर रही है, तेज धुरी अवरुद्ध है |
| ⑥फाइबर प्रकार: | पीएम1550;एस=निर्दिष्ट करें |
| ⑦पावर हैंडलिंग: | 0L=0.3W;01=1W;02=2W |
| ⑧पैकेज आयाम: | ए1=100x80x10मिमी;ए2=120x80x18मिमी;एस=निर्दिष्ट करें |
| ⑨पिगटेल प्रकार: | 00=नंगा रेशा;09=900um ढीली ट्यूब |
| ⑩फाइबर की लंबाई: | 08=0.8मी;10=1मी;एस=निर्दिष्ट करें |
| ⑪कनेक्टर प्रकार: | एफए=एफसी/एपीसी;एफपी=एफसी/यूपीसी;एसए=एससी/एपीसी;एसपी=एससी/यूपीसी;एस=निर्दिष्ट करें |
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीएम डीडब्ल्यूडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज बॉक्स |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

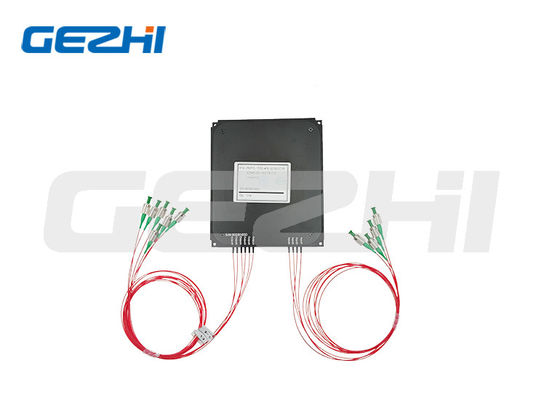

उच्च स्थिरता और विश्वसनीयता ध्रुवीकरण DWDM नेटवर्क के लिए DWDM बनाए रखना
