| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$188-US$688 |
| डिलीवरी का समय: | 2-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी |

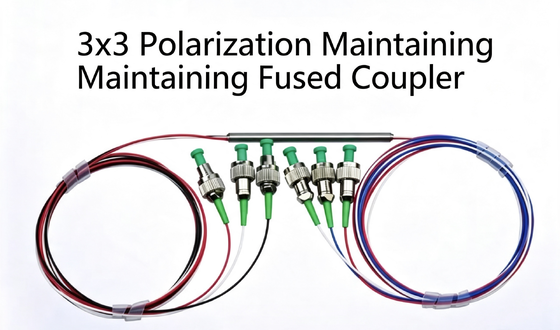

हमारा 3x3 पीएम फ्यूज्ड कपलर एक ध्रुवीकरण बनाए रखने वाला ऑप्टिकल फाइबर स्प्लिटर है जिसे गेज़ी फोटोनिक्स द्वारा उन्नत फ्यूज्ड बाइकोनिकल टेपर तकनीक के माध्यम से निर्मित किया गया है। यह 3x3 पीएम फाइबर कपलर इनपुट लाइट को तीन समान 33/33/33% आउटपुट पोर्ट में समान रूप से विभाजित करता है, जो बिना किसी अक्ष शील्डिंग के तेज और धीमी ध्रुवीकरण दोनों अक्षों का पूरी तरह से समर्थन करता है। कई सामान्य लेजर और संचार तरंग दैर्ध्य में उपलब्ध, डिवाइस में अल्ट्रा-लो इंसर्शन लॉस, हाई रिटर्न लॉस और उत्कृष्ट ध्रुवीकरण एक्सटिंक्शन रेशियो की सुविधा है, जिसे कोहेरेंट ऑप्टिकल कम्युनिकेशन, पावर मॉनिटरिंग सिस्टम और प्रिसिजन फाइबर ऑप्टिक टेस्ट इंस्ट्रूमेंट्स में व्यापक रूप से तैनात किया गया है।
| पैरामीटर | इकाई | मान | |||||
|---|---|---|---|---|---|---|---|
| प्रकार | 3x3 | ||||||
| केंद्र तरंग दैर्ध्य | nm | 780 | 980 | 1030 | 1064 | 1310 | 1550 |
| ऑपरेटिंग वेवलेंथ बैंडविड्थ | nm | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| अधिकतम अतिरिक्त लॉस | dB | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 |
| एक्सटिंक्शन रेशियो | dB | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 |
| कपलिंग रेशियो | % | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 |
| कपलिंग रेशियो टॉलरेंस | % | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| न्यूनतम रिटर्न लॉस | dB | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| अधिकतम सीडब्ल्यू पावर हैंडलिंग | W | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 |
| तन्यता भार | N | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| ऑपरेटिंग तापमान | ℃ | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| भंडारण तापमान | ℃ | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| मानक पैकेज आकार | mm | 3×60mm (बेयर फाइबर) / 4×70mm (900μm लूज ट्यूब) | |||||
महत्वपूर्ण नोट्स
पीएम फ्यूज्ड कपलर दोनों ध्रुवीकरण अक्षों का समर्थन करता है और किसी भी अक्ष को ब्लॉक नहीं कर सकता है; मानक एक्सटिंक्शन रेशियो परीक्षण धीमी अक्ष पर किया जाता है।
उपरोक्त विनिर्देश फाइबर कनेक्टर के बिना बेयर उपकरणों पर लागू होते हैं। यदि कनेक्टर से सुसज्जित है: इंसर्शन लॉस 0.3dB बढ़ जाता है, रिटर्न लॉस 5dB घट जाता है, एक्सटिंक्शन रेशियो 2dB कम हो जाता है।
10W से अधिक उच्च-शक्ति परिदृश्यों के लिए, अनुरोध पर हीट सिंक पैकेजिंग उपलब्ध है।
यदि पल्स्ड लेजर अनुप्रयोगों के लिए उपयोग किया जाता है, तो कृपया अनुकूलित डिजाइन के लिए पल्स ऊर्जा और पीक पावर प्रदान करें।

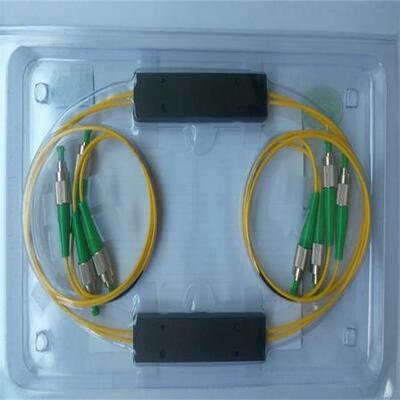

6 फाइबर पोर्ट के साथ मानक 3x3 पीएम कपलर हाउसिंग: पोर्ट1, पोर्ट2, पोर्ट3 इनपुट समूह के रूप में; पोर्ट4, पोर्ट5, पोर्ट6 आउटपुट समूह के रूप में। प्रत्येक धातु पैकेज पर ट्रेसबिलिटी के लिए सीरियल नंबर मुद्रित होता है।
मॉडल प्रारूप: PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| स्थिति | कोड आइटम | वैकल्पिक कोड और विवरण |
|---|---|---|
| ① | तरंग दैर्ध्य | 780 = 780nm 980 = 980nm 1030 = 1030nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = कस्टम निर्दिष्ट तरंग दैर्ध्य |
| ② | कॉन्फ़िगरेशन प्रकार | 33 = 3×3 पीएम फ्यूज्ड कपलर |
| ③ | फाइबर प्रकार | PM780 / PM980 / PM1060 / PM1300 / PM1550 S = कस्टम फाइबर प्रकार |
| ④ | पावर हैंडलिंग | 0L = 0.5W 01 = 1W 02 = 2W |
| ⑤ | पैकेज आयाम | S3 = 3.0×60mm S4 = 4.0×70mm S = कस्टम पैकेज आकार |
| ⑥ | पिगटेल प्रकार | 00 = बेयर फाइबर 09 = 900μm लूज ट्यूब |
| ⑦ | फाइबर लंबाई | 08 = 0.8m 10 = 1m S = कस्टम फाइबर लंबाई |
| ⑧ | कनेक्टर प्रकार | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = कस्टम कनेक्टर |
गेज़ी फोटोनिक्स 3x3 पीएम फ्यूज्ड कपलर के लिए पूर्ण अनुकूलन का समर्थन करता है:
गेज़ी फोटोनिक्स कं, लिमिटेड ध्रुवीकरण बनाए रखने वाले फाइबर घटकों, फ्यूज्ड कपलर, फाइबर स्प्लिटर और निष्क्रिय ऑप्टिकल उपकरणों का एक पेशेवर निर्माता है। सभी पीएम कपलर डिलीवरी से पहले कड़ाई से परीक्षण किए जाते हैं, औद्योगिक, प्रयोगशाला और संचार वैश्विक ग्राहकों के लिए स्थिर प्रदर्शन।
