| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 532nm/633nm PM ऑप्टिकल सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

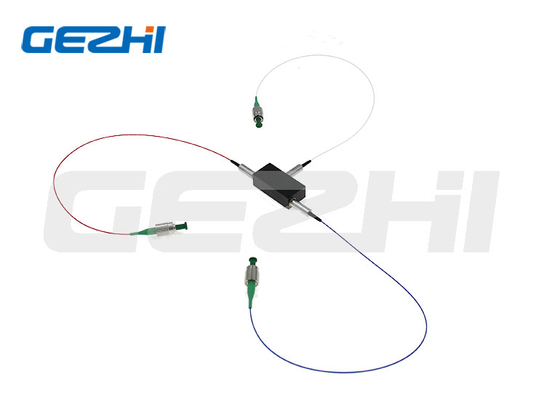

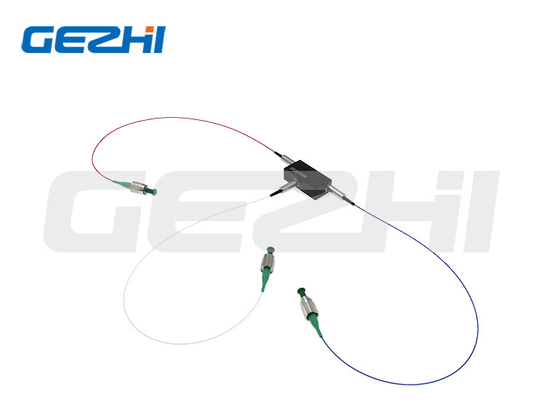

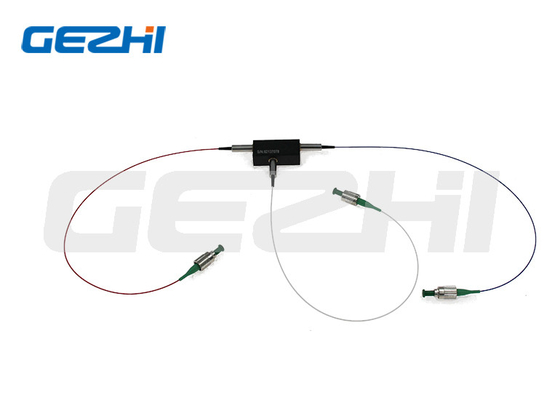

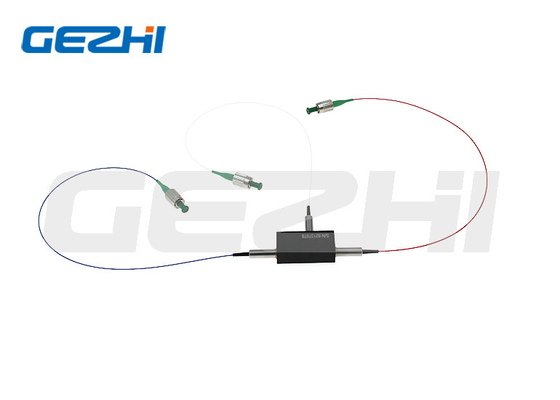

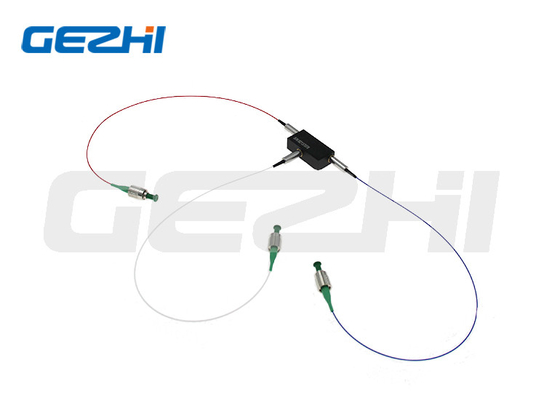

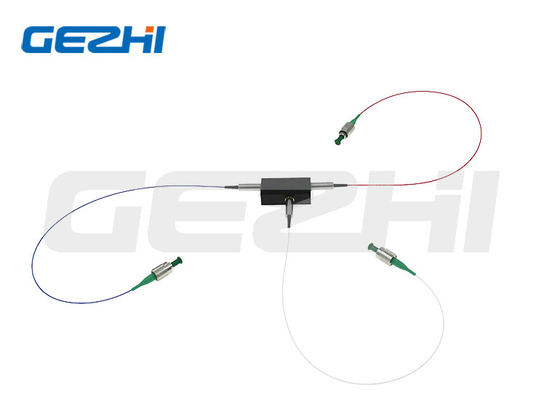

532एनएम/633एनएम 3पोर्ट ध्रुवीकरण फाइबर एम्पलीफायर के लिए ऑप्टिकल सर्कुलेटर टीजीजी को बनाए रखना
उत्पाद वर्णन
टीजीजी आधारित 532एनएम/633एनएम ऑप्टिकल सर्कुलेटर एक उच्च-प्रदर्शन वाला प्रकाश-तरंग घटक है जो आने वाले सिग्नलों को पोर्ट 1 से पोर्ट 2 तक और आने वाले पोर्ट 2 सिग्नलों को पोर्ट 3 तक रूट करता है। इन्हें कम प्रविष्टि हानि, उच्च अलगाव, उच्च की विशेषता है पावर हैंडलिंग, उच्च प्रति, उच्च रिटर्न हानि, उत्कृष्ट पर्यावरणीय स्थिरता और विश्वसनीयता।वे फाइबर लेजर और इंस्ट्रूमेंटेशन अनुप्रयोगों के लिए आदर्श हैं।
विशेषताएँ
कम निवेशन हानि
उच्च रिटर्न हानि
उच्च अलगाव
उच्च स्थिरता और विश्वसनीयता
अनुप्रयोग
फाइबर एम्पलीफायर
परीक्षण उपकरण
फाइबर सेंसर
चिकित्सकीय संसाधन
विशेष विवरण
| पैरामीटर | इकाई | कीमत | ||
| पोर्ट प्रकार | - |
3 बंदरगाह |
||
| केंद्र तरंगदैर्घ्य | एनएम | 532 | 633 | |
| ऑपरेटिंग तरंग दैर्ध्य रेंज | एनएम | ±5 | ||
| प्रकार.23℃ पर चरम अलगाव | डीबी |
22 |
||
| न्यूनतम.23℃ पर अलगाव | डीबी |
20 |
||
| प्रकार.23℃ पर सम्मिलन हानि | डीबी |
1.6 |
||
| अधिकतम.23℃ पर सम्मिलन हानि | डीबी |
2.0 |
||
| न्यूनतम.23℃ पर विलुप्ति अनुपात (पीएम फाइबर प्रकार) | डीबी | 20 | ||
| अधिकतम.23℃ पर ध्रुवीकरण निर्भर हानि (एसएम फाइबर प्रकार) | डीबी | 0.15 | ||
| न्यूनतम.23℃ पर वापसी हानि (इनपुट/आउटपुट) | डीबी | 40 | ||
| न्यूनतम.क्रॉस टॉक | डीबी | 40 | ||
| अधिकतम.औसत ऑप्टिकल पावर (पोर्ट 1 और पोर्ट 2 सहित) | डब्ल्यू | 0.5, 1, 2 | ||
| अधिकतम.एनएस पल्स के लिए पीक पावर | किलोवाट | 10 या निर्दिष्ट | ||
| अधिकतम.खिंचनेवाला भार | एन | 5 | ||
| पैकेज आयाम | मिमी | 44x28x26 | 70x28x26 | |
| परिचालन तापमान | ℃ | +10~+50 | ||
| भंडारण तापमान | ℃ | 0~+60 | ||
1.उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं, यदि कनेक्टर के साथ, आईएल 0.3 डीबी अधिक होगा, रिटर्न हानि 5 डीबी कम हो जाएगी और एक्सटिंक्शन अनुपात 2 डीबी कम हो जाएगा।
2.यदि पल्स अनुप्रयोग है, तो कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में सूचित करना सुनिश्चित करें।
पैकेज डाइमैन्शन
| ①पोर्ट: | 3=3पोर्ट |
| ②तरंगदैर्ध्य: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150एनएम;एस=निर्दिष्ट करें |
| ③अक्ष संरेखण: | बी=दोनों अक्ष काम कर रहे हैं;एफ=धीमी धुरी काम कर रही है, तेज धुरी अवरुद्ध है;एन=गैर-पीएम प्रकार उपलब्ध है |
| ④पावर हैंडलिंग: | 0L=0.5W;01=1W;02=2W;10=10W;10=20W;एस=निर्दिष्ट करें |
| ⑤फाइबर प्रकार: | पीएम460;पीएम630;पीएम780;पीएम980;पीएम1060;एस=निर्दिष्ट करें |
| ⑥पैकेज आयाम: | टी2=70x28x26मिमी;एस=निर्दिष्ट करें |
| ⑦पिगटेल प्रकार: | 00=नंगा रेशा;09=900um ढीली ट्यूब |
| ⑧फाइबर की लंबाई: | 08=0.8मी;10=1मी;एस=निर्दिष्ट करें |
| ⑨कनेक्टर प्रकार: | एफए=एफसी/एपीसी;एफपी=एफसी/यूपीसी;एसए=एससी/एपीसी;एसपी=एससी/यूपीसी;एस=निर्दिष्ट करें |
| ⑩पल्स के लिए अधिकतम शक्ति: | 00=निरंतर तरंग, 10=10kW, 20=20kW, एसएस=निर्दिष्ट |
|
|
