| ब्रांड नाम: | GEZHI or OEM |

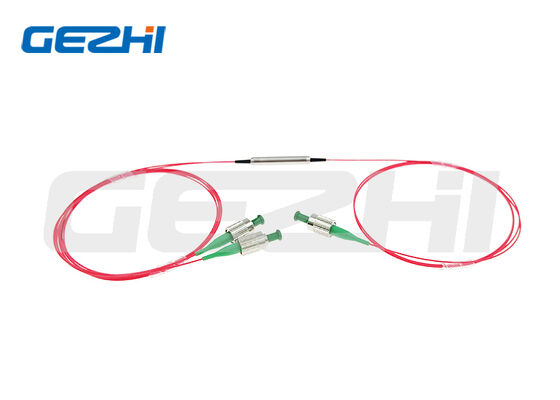

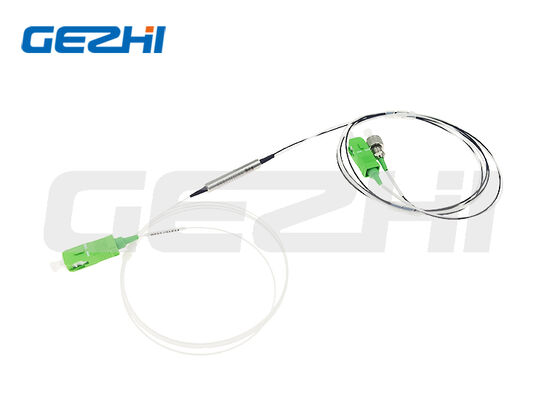

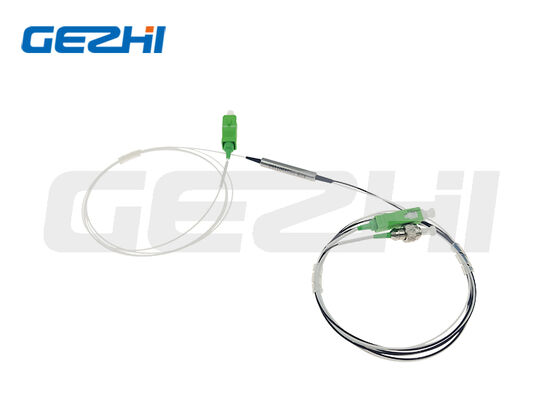

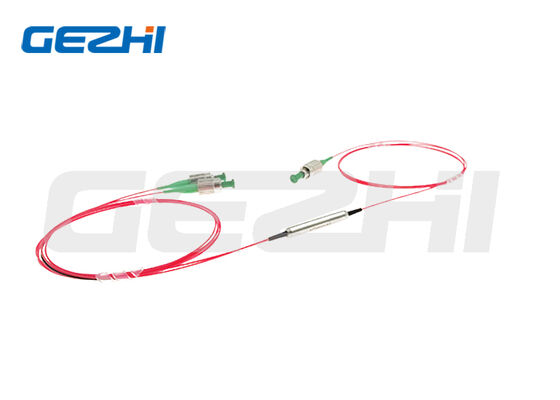

| मॉडल संख्या: | 1×2 PM1550 DWDM डिवाइस |
| एमओक्यू: | 1पीसी |
| कीमत: | US$288-US$988 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
प्रमुख विशेषताऐं |
विशिष्ट अनुप्रयोग |
| कम निवेशन हानि | CATV ऑप्टिकल ट्रांसमिशन सिस्टम |
| उच्च रिटर्न हानि | बैकबोन डेंस WDM ट्रांसमिशन सिस्टम |
| उच्च विलुप्ति अनुपात | ईपीओएन/जीपीओएन पैसिव ऑप्टिकल एक्सेस नेटवर्क |
| तरंग दैर्ध्य और सम्मिलन हानि दोनों के लिए उत्कृष्ट थर्मल स्थिरता | स्थिर ध्रुवीकरण की आवश्यकता वाले सटीक ऑप्टिकल परीक्षण सिस्टम |
| एकाधिक चैनल रिक्ति विकल्प: 50GHz / 100GHz / 200GHz | स्थिर ध्रुवीकरण की आवश्यकता वाले सटीक ऑप्टिकल परीक्षण सिस्टम |
| एकाधिक सीडब्ल्यू पावर हैंडलिंग ग्रेड; उच्च-शक्ति उपयोग के लिए हीट सिंक पैकेज | औद्योगिक उच्च-शक्ति परिदृश्यों के लिए सतत और स्पंदित लेजर बीम विभाजन/संयोजन |
| कॉम्पैक्ट मानक धातु पैकेज: Φ5.5×35 मिमी, सिस्टम एकीकरण के लिए आसान | |
| अनुकूलन योग्य पिगटेल, फाइबर लंबाई और फाइबर कनेक्टर; 1×N PM DWDM मॉड्यूल अनुरोध पर उपलब्ध हैं |
3. मुख्य विशिष्टताएँ
| पैरामीटर | इकाई | 50GHz | 100GHz | 200GHz |
|---|---|---|---|---|
| चैनल रिक्ति | गीगा | 50 | 100 | 200 |
| चैनल पासबैंड (@-0.5dB) | एनएम | >0.1 | >0.22 | >0.5 |
| प्रविष्टि हानि (पास पोर्ट) | डीबी | ≤1.0 | ≤0.8 | ≤0.8 |
| सम्मिलन हानि (रिफ्लेक्ट पोर्ट) | डीबी | ≤0.7 | ≤0.5 | ≤0.5 |
| अलगाव (पास पोर्ट) | डीबी | ≥25 | ≥25 | ≥25 |
| अलगाव (रिफ्लेक्ट पोर्ट) | डीबी | ≥13 | ≥13 | ≥13 |
| विलुप्ति अनुपात | डीबी | ≥20 | ≥20 | ≥20 |
| वापसी हानि | डीबी | ≥50 | ≥50 | ≥50 |
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम/℃ | ≤0.003 | ≤0.003 | ≤0.003 |
| सम्मिलन हानि थर्मल स्थिरता | डीबी/℃ | ≤0.005 | ≤0.005 | ≤0.005 |
| मैक्स सीडब्ल्यू पावर हैंडलिंग | डब्ल्यू | 0.3 / 1 / 5 (वैकल्पिक) | 0.3 / 1 / 5 (वैकल्पिक) | 0.3 / 1 / 5 (वैकल्पिक) |
| तन्य भार | एन | ≤5 | ≤5 | ≤5 |
| परिचालन तापमान | ℃ | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| भंडारण तापमान | ℃ | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| मानक पैकेज आयाम | मिमी | Φ5.5×35 | Φ5.5×35 | Φ5.5×35 |
उपरोक्त विशिष्टताएँ कनेक्टर्स के बिना नंगे उपकरणों पर लागू होती हैं। यदि कनेक्टर्स के साथ फिट किया जाता है, तो सम्मिलन हानि 0.3dB बढ़ जाएगी, रिटर्न हानि 5dB कम हो जाएगी, और विलुप्त होने का अनुपात 2dB कम हो जाएगा।
हीट सिंक पैकेज 10W से अधिक शक्ति वाले अनुप्रयोगों के लिए उपलब्ध है।
स्पंदित लेजर अनुप्रयोगों के लिए, कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में पहले से सूचित करें।
कस्टम 1×एन पीएम डीडब्ल्यूडीएम मॉड्यूल उपलब्ध हैं; कृपया समाधान के लिए गेझी फोटोनिक्स से संपर्क करें।
4.ऑर्डरिंग कोड परिभाषा तालिका
मॉडल प्रारूप: PMDWDM-①-②-③-④-⑤-⑥-⑦-⑧-⑨
| वैकल्पिक कोड और संबंधित विवरण | |
|---|---|
| ①चैनल रिक्ति | 050=50GHz; 100=100GHz; 200=200GHz |
| ② केंद्र तरंग दैर्ध्य | सी21=1560.61एनएम; सी23=1558.98एनएम; एस=ग्राहक द्वारा निर्दिष्ट तरंगदैर्घ्य |
| ③ कार्य अक्ष | बी=धीमी और तेज़ दोनों धुरी काम करने योग्य; एफ=केवल धीमी धुरी, तेज धुरी अवरुद्ध |
| ④ फाइबर प्रकार | पीएम1550; एस=कस्टम निर्दिष्ट फाइबर |
| ⑤ पावर हैंडलिंग | 0L=0.3W; 01=1W; 02=2W |
| ⑥ पैकेज आयाम | S1=Φ5.5×35mm; एस=कस्टम पैकेज आकार |
| ⑦ पिगटेल प्रकार | 00=नंगे रेशे; 09=900μm ढीली ट्यूब |
| ⑧ फाइबर की लंबाई | 08=0.8मी; 10=1मी; एस=कस्टम लंबाई |
| ⑨ कनेक्टर प्रकार | एफए=एफसी/एपीसी; एफपी=एफसी/यूपीसी; एसए=एससी/एपीसी; एसपी=एससी/यूपीसी; एस=कस्टम कनेक्टर |
5. पैकेज प्रकार
6.हमारे बारे में
गेझी फोटोनिक्स कंपनी लिमिटेड के पास 1500 वर्ग मीटर का ऑपरेटिंग वर्कशॉप है, साफ, धूल रहित, सुव्यवस्थित, नियोजित कमरे का उपयोग करें। 20 साल के अनुभव वाली तकनीकी टीम के साथ जिसने GEZHI उत्पादों को विश्वसनीय, स्थिर और उच्च योग्य बनाया। साथ ही, तेज, कुशल, योग्य उत्पादन में 160 पूर्ण अनुभव वाले श्रमिकों के साथ। यह उच्च गुणवत्ता और उचित, प्रतिस्पर्धी मूल्य के साथ GEZHI उत्पादों की क्षमता को बढ़ाता है। गेझी फोटोनिक्स अंतरराष्ट्रीय और राष्ट्रीय टेलीकॉम ऑपरेटर, उपकरण आपूर्तिकर्ता, विश्वविद्यालयों, वैज्ञानिक और अनुसंधान कंपनी के साथ सहयोग करता रहता है और साथ ही उद्यम विकास को लाभ पहुंचाने के लिए अपनी सामाजिक प्रतिभा, सूचना और प्रौद्योगिकी का लाभ उठाता रहता है। हमारी उत्कृष्ट इंजीनियरिंग सेवाओं, कस्टम डिज़ाइन, तकनीकी सहायता, उत्पाद समीक्षा, तेजी से नमूना प्रोटोटाइप और बड़े पैमाने पर उत्पादन के कारण हमारे ग्राहकों के लिए तेजी से वितरण, हम यूरोप, अमेरिका, दक्षिण पूर्व एशियाई, मध्य पूर्व आदि सहित 30 से अधिक देशों और क्षेत्रों में सेवा प्रदान करते हैं।
7.हमारा प्रमाणपत्र
|
|
