| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2,2x2 ध्रुवीकरण जुड़े हुए युग्मक को बनाए रखना |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

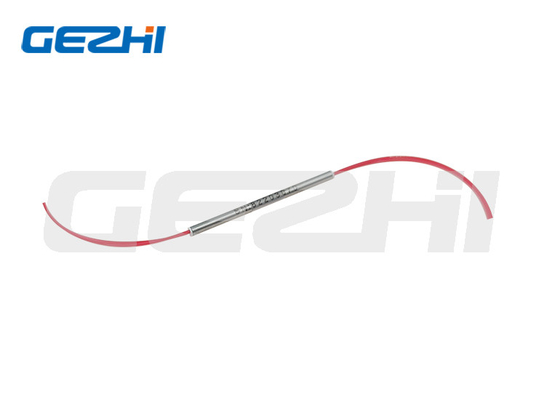

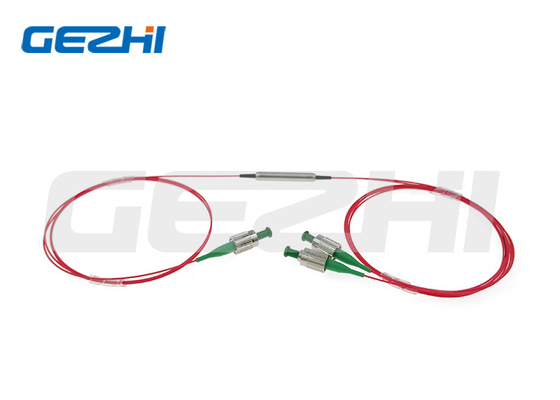

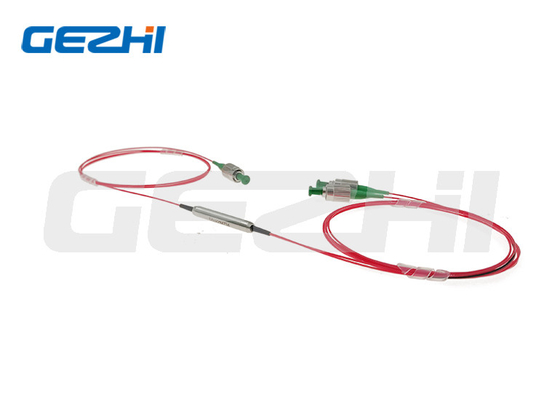

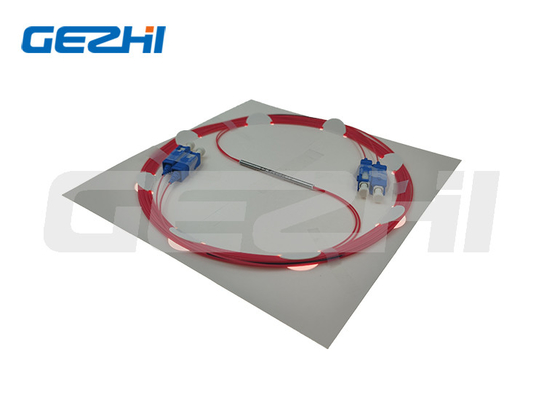

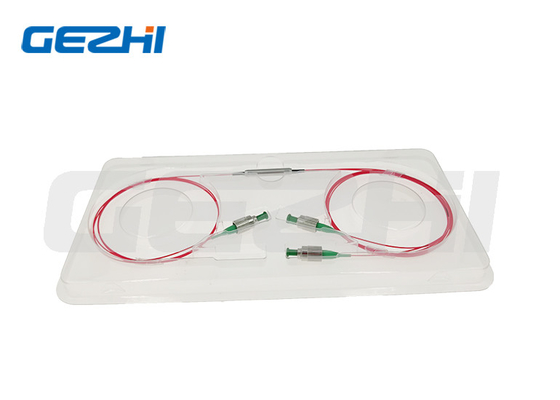

525 एनएम, 630 एनएम, 780 एनएम, 850 एनएम, 980 एनएम 1x2,2x2 ध्रुवीकरण फ़्यूज्ड फाइबर ऑप्टिक कपलर को बनाए रखना
उत्पाद अवलोकन
1x2,2x2 ध्रुवीकरण बनाए रखने वाले फ्यूज्ड फाइबर ऑप्टिक कपलर अद्वितीय फ्यूजिंग तकनीक और ध्रुवीकरण बनाए रखने वाले फाइबर का उपयोग करता है ताकि ध्रुवीकरण बनाए रखने वाले फ्यूज्ड स्टैंडर्ड कपलर (पीएमसी) का निर्माण किया जा सके। कपलिंग अनुपात को ग्राहक के अनुरोध के अनुसार चुना जा सकता है।इसमें कम अतिरिक्त हानि, छोटे आकार और उच्च ध्रुवीकरण विलुप्त होने का अनुपात शामिल है।पीएमसी का व्यापक रूप से ऑप्टिकल सेंसर और ऑप्टिकल जाइरो, ऑप्टिकल एम्पलीफायर के लिए उपयोग किया जाता है।
आवेदन
फाइबर एम्पलीफायर
बिजली की निगरानी
फाइबर ऑप्टिकल उपकरण
विशेषताएँ
कम निवेशन हानि
उच्च रिटर्न हानि
उच्च विलुप्ति अनुपात
| पैरामीटर | इकाई | मान | |||||||||||||||
| प्रकार | / | 1x2 या 2x2 | |||||||||||||||
| केंद्र तरंगदैर्घ्य | एनएम | 525 | 630 | 780 | 850 | 980 | |||||||||||
| ऑपरेटिंग तरंग दैर्ध्य रेंज | एनएम | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| अधिकतम.अत्यधिक हानि | डीबी | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| युग्मन अनुपात टैप करें | % | 1±0.5%, 5±1.0%, 10±2.0%, और 50% | |||||||||||||||
| निविष्ट वस्तु का नुकसान | डीबी | युग्मन अनुपात से संबंधित आईएल | |||||||||||||||
| विलुप्ति अनुपात | डीबी | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| हारकर लौटा | डीबी | ≥55 | |||||||||||||||
| मैक्स पावर हैंडलिंग (सीडब्ल्यू) | डब्ल्यू | 0.1 | 0.1 | 0.5, 1, या 3 | 0.5, 1, या 3 | 0.5, 1, या 3 | |||||||||||
| खिंचनेवाला भार | एन | ≤5 | |||||||||||||||
| परिचालन तापमान | ℃ | -5~+75 | |||||||||||||||
| भंडारण तापमान | ℃ | -40~+85 | |||||||||||||||
| पैकेज आयाम | मिमी | φ3x54मिमी या φ3x60मिमी | |||||||||||||||
| युग्मन अनुपात सहनशीलता | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
नोट: 1. पीएम फ्यूज्ड कपलर दोनों अक्ष पर काम कर रहा है, किसी भी अक्ष को अवरुद्ध नहीं किया जा सकता है;डिफ़ॉल्ट परीक्षण विलोपन अनुपात धीमी धुरी पर है।
उपरोक्त विशिष्टताएँ बिना कनेक्टर वाले डिवाइस के लिए हैं, यदि कनेक्टर के साथ, IL 0.3dB अधिक होगा, रिटर्न लॉस 5dB कम हो जाएगा और एक्सटिंक्शन रेशियो 2dB कम हो जाएगा।
2. >10W उच्च शक्ति अनुप्रयोगों के लिए, हम हीट सिंक पैकेज का उपयोग करेंगे
3. यदि पल्स अनुप्रयोग है, तो कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में सूचित करना सुनिश्चित करें।
DIMENSIONS
आदेश की जानकारी
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①तरंगदैर्ध्य: | 525=525एनएम;630=630एनएम;780=780एनएम;850=850एनएम;980=980एनएम;एस=निर्दिष्ट करें |
| ②कॉन्फ़िगरेशन प्रकार: | 12=1x2, 22=2x2 |
| ③युग्मन अनुपात: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;एस=निर्दिष्ट करें |
| ④फाइबर प्रकार: | पीएम460-एचपी;पीएम630-एचपी;पीएम780;पीएम980;एस=निर्दिष्ट करें |
| ⑤पावर हैंडलिंग: | 0L=0.5W;01=1W;02=2W |
| ⑥पैकेज आयाम: | एस2=3.0x54मिमी;एस3=3.0x60मिमी;एस=निर्दिष्ट करें |
| ⑦पिगटेल प्रकार: | 00=नंगा रेशा;09=900um ढीली ट्यूब |
| ⑧फाइबर की लंबाई: | 08=0.8मी;10=1मी;एस=निर्दिष्ट करें |
| ⑨कनेक्टर प्रकार: | एफए=एफसी/एपीसी;एफपी=एफसी/यूपीसी;एसए=एससी/एपीसी;एसपी=एससी/यूपीसी;एस=निर्दिष्ट करें |
|
|
| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2,2x2 ध्रुवीकरण जुड़े हुए युग्मक को बनाए रखना |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |

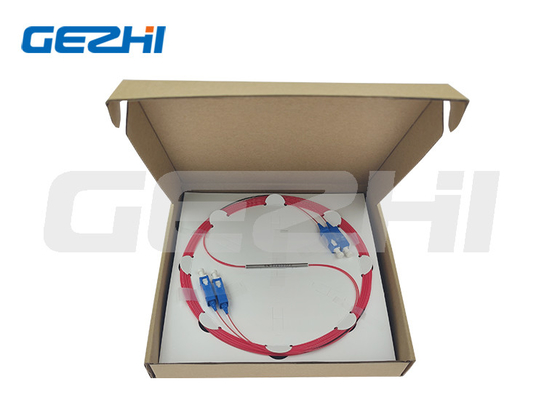

| पैकेजिंग विवरण: | कागज बॉक्स |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

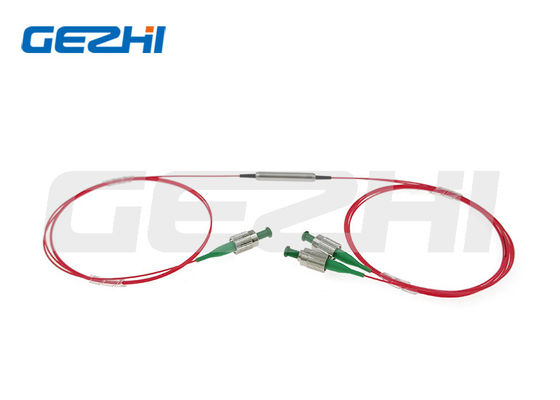

525 एनएम, 630 एनएम, 780 एनएम, 850 एनएम, 980 एनएम 1x2,2x2 ध्रुवीकरण फ़्यूज्ड फाइबर ऑप्टिक कपलर को बनाए रखना
