| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2,2x2 अपराह्न फ़िल्टर युग्मक |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

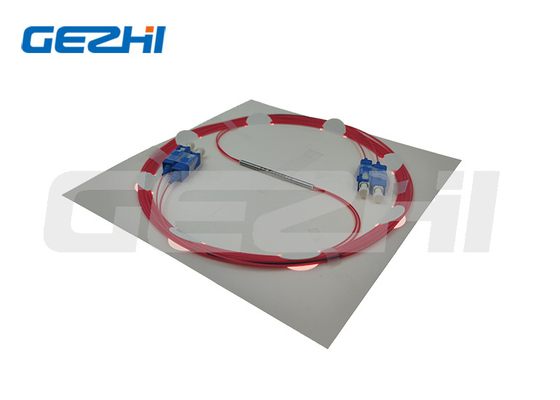

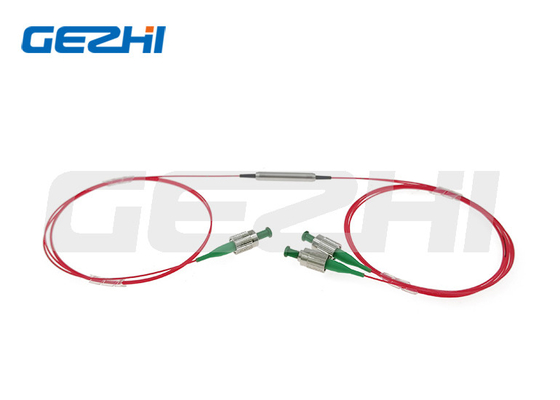

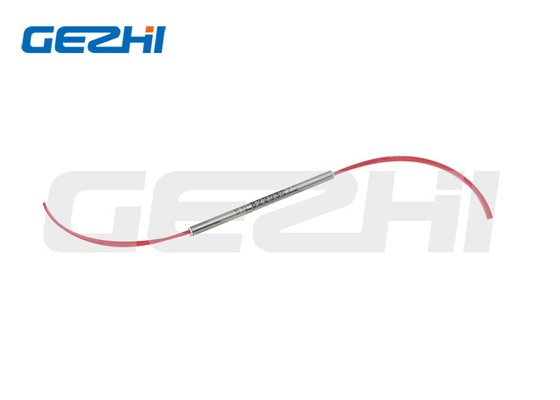

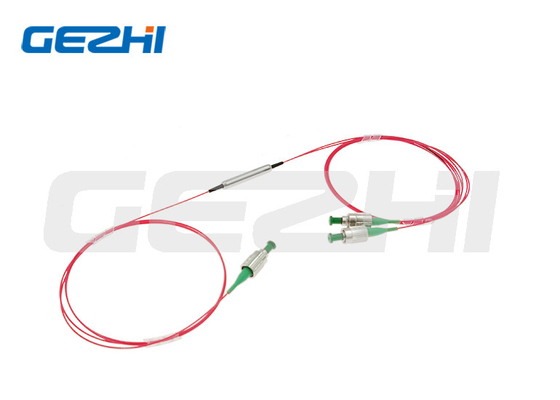

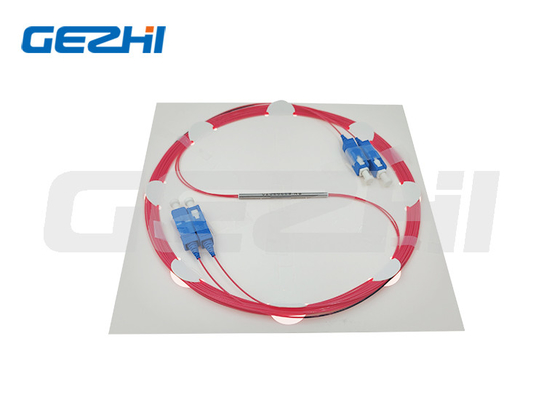

शीर्ष-रैंकिंग आपूर्तिकर्ता 1x2,2x2 ध्रुवीकरण फ़िल्टर कपलर को बनाए रखना 780nm/850nm/980nm/1030nm/1064nm
उत्पाद अवलोकन
गेझी फोटोनिक्स में फिल्टर स्प्लिटर्स के फाइबर को सभी मानक कनेक्टर जैसे एफसी, एससी, एसटी, एलसी आदि और फिनिश (सुपर पीसी, अल्ट्रा पीसी, एंगल्ड पीसी [एपीसी] आदि) के साथ कनेक्ट करने की क्षमता है।एक घटक इंटीग्रेटर के रूप में, हम सीधे युग्मक फाइबर पर अतिरिक्त घटकों का निर्माण कर सकते हैं।उदाहरणों में ट्यून करने योग्य फ़िल्टर, वेरिएबल एटेन्यूएटर, या कोलाइमर शामिल हैं।इन उपकरणों को सीधे कपलर फाइबर पर बनाकर, गेझी फोटोनिक्स ग्राहक को मध्यवर्ती कनेक्टर और एडेप्टर की अतिरिक्त लागत और सम्मिलन हानि, या फ़्यूज़न स्प्लिसिंग के समय और लागत से बचाता है।उच्चतम संभव ध्रुवीकरण विलोपन अनुपात को बनाए रखने के लिए सीधे निर्मित उपकरण भी सबसे अच्छा तरीका है।

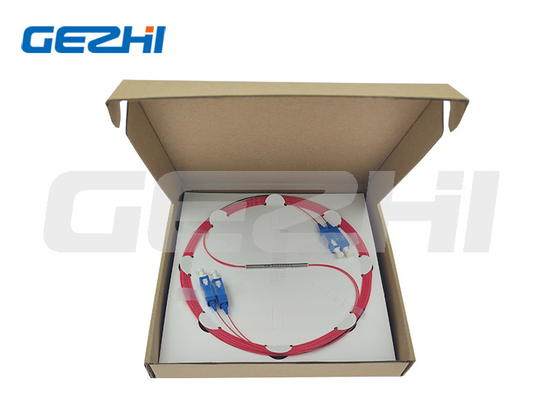

उत्पाद पैकेजिंग
| अंतिम उत्पाद | भीतरी बॉक्स | दफ़्ती |
आवेदन
*ईडीएफए और रोमन एम्प्लीफायर
*फाइबर ऑप्टिकल उपकरण
*फाइबर सेंसर
विशेषताएँ
*उच्च रिटर्न हानि
*उच्च विलुप्ति अनुपात
*कम निवेशन हानि
| पैरामीटर | इकाई | मान | ||||
| प्रकार | / | 1x2 या 2x2 | ||||
| केंद्र तरंगदैर्घ्य | एनएम | 780 | 850 | 980 | 1030 | 1064 |
| ऑपरेटिंग तरंग दैर्ध्य रेंज | एनएम | ±10 | ±20 | ±20 | ±20 | ±20 |
| युग्मन अनुपात टैप करें | % | 1±0.5%, 5±1.0%, 10±2.0%, और 50% | ||||
| निविष्ट वस्तु का नुकसान | डीबी | युग्मन अनुपात से संबंधित आईएल | ||||
| अत्यधिक हानि | डीबी | 1x2:≤0.8 ;2x2:≤1.2 | ||||
| एकरूपता (केवल 50/50 के लिए) | डीबी | 1x2:≤0.5 ;2x2:≤0.8 | ||||
| विलुप्ति अनुपात | डीबी | 1x2:≥20 ;2x2:≥18 | ||||
| हारकर लौटा | डीबी | ≥50 | ||||
| मैक्स पावर हैंडलिंग (सीडब्ल्यू) | डब्ल्यू | 0.5, 1, 2 या 5 | ||||
| खिंचनेवाला भार | एन | ≤5 | ||||
| परिचालन तापमान | ℃ | -5~+75 | ||||
| भंडारण तापमान | ℃ | -40~+85 | ||||
नोट 1।अनुकूलन उपलब्ध है.कनेक्टर डिफ़ॉल्ट धीमी अक्ष संरेखण कुंजी
उपरोक्त विशिष्टताएँ बिना कनेक्टर वाले डिवाइस के लिए हैं, यदि कनेक्टर के साथ, IL 0.3dB अधिक होगा, रिटर्न लॉस 5dB कम हो जाएगा और एक्सटिंक्शन रेशियो 2dB कम हो जाएगा।
2. >10W उच्च शक्ति अनुप्रयोगों के लिए, हम हीट सिंक पैकेज का उपयोग करेंगे
3.यदि पल्स अनुप्रयोग है, तो कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में सूचित करना सुनिश्चित करें।
DIMENSIONS
आदेश की जानकारी
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①तरंगदैर्ध्य: | 780=780एनएम;850=850एनएम;980=980एनएम;1030=1030एनएम;1064=1064एनएम;एस=निर्दिष्ट करें |
| ②कॉन्फ़िगरेशन प्रकार: | 12=1x2, 22=2x2 |
| ③युग्मन अनुपात: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;एस=निर्दिष्ट करें |
| ④कार्य अक्ष: | बी=दोनों अक्ष काम कर रहे हैं, एफ=धीमी धुरी काम कर रही है, तेज धुरी अवरुद्ध है |
| ⑤फाइबर प्रकार: | पीएम780;पीएम980;एस=निर्दिष्ट करें |
| ⑥पावर हैंडलिंग: | 0L=0.5W;01=1W;02=2W |
| ⑦पैकेज आयाम: | एस1=5.5x35मिमी;एस=निर्दिष्ट करें |
| ⑧पिगटेल प्रकार: | 00=नंगा रेशा;09=900um ढीली ट्यूब |
| ⑨फाइबर की लंबाई: | 08=0.8मी;10=1मी;एस=निर्दिष्ट करें |
| ⑩कनेक्टर प्रकार: | एफए=एफसी/एपीसी;एफपी=एफसी/यूपीसी;एसए=एससी/एपीसी;एसपी=एससी/यूपीसी;एस=निर्दिष्ट करें |
|
|
