| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2,2x2 पीएम फ्यूज्ड कपलर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

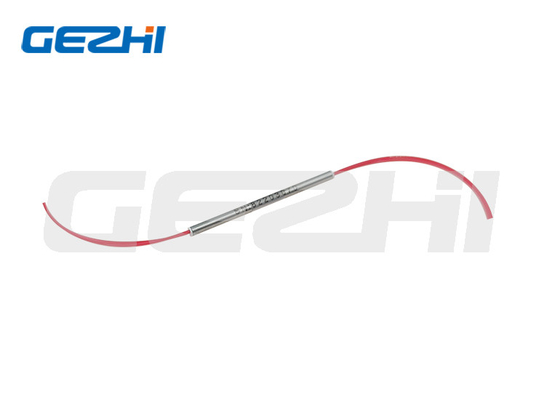

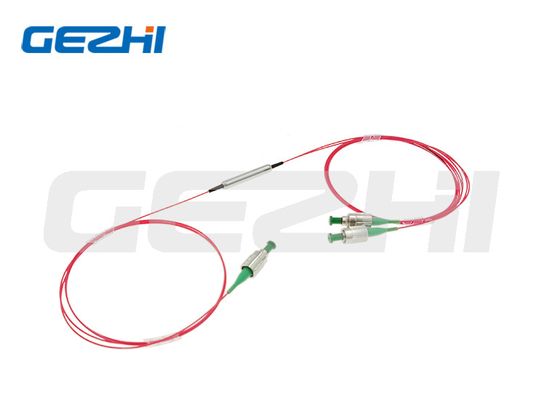

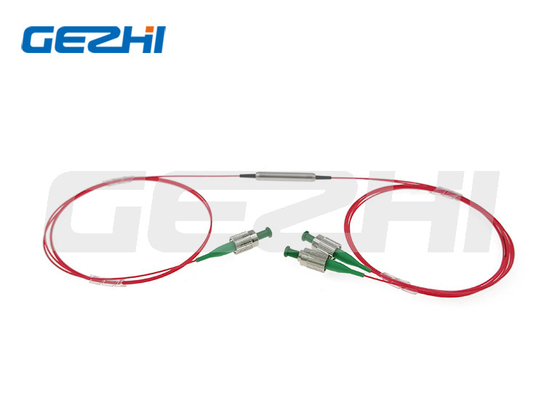

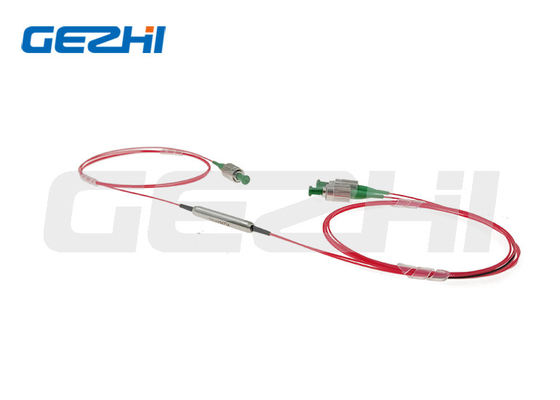

फाइबर एम्पलीफायर के लिए नया आगमन 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM फ़्यूज्ड कपलर
उत्पाद अवलोकन
एक घटक इंटीग्रेटर के रूप में, हम सीधे युग्मक फाइबर पर अतिरिक्त घटकों का निर्माण कर सकते हैं।उदाहरणों में ट्यून करने योग्य फिल्टर, वेरिएबल एटेन्यूएटर्स, या कोलिमेटर्स शामिल हैं। गेझी फोटोनिक्स में एफसी, एससी, एसटी, एलसी आदि जैसे सभी मानक कनेक्टर्स और फिनिश (सुपर पीसी, अल्ट्रा पीसी, एंगल्ड पीसी) के साथ फ्यूज्ड स्प्लिटर्स के फाइबर को कनेक्ट करने की क्षमता है। एपीसी] आदि)। इन उपकरणों को सीधे कपलर फाइबर पर बनाने से ग्राहक को इंटरमीडिएट कनेक्टर और एडेप्टर की अतिरिक्त लागत और सम्मिलन हानि, या फ़्यूज़न स्प्लिसिंग के समय और लागत की बचत होती है।उच्चतम संभव ध्रुवीकरण विलोपन अनुपात को बनाए रखने के लिए सीधे निर्मित उपकरण भी सबसे अच्छा तरीका है।
उत्पाद विवरण
सुविधाएँ एवं अनुप्रयोग
|
विशेषताएँ *कम निवेशन हानि *उच्च रिटर्न हानि *उच्च विलुप्ति अनुपात |
अनुप्रयोग *फाइबर एम्पलीफायर *बिजली की निगरानी *फाइबर ऑप्टिकल उपकरण |
| पैरामीटर | इकाई | मान | |||||||||||||||
| प्रकार | / | 1x2 या 2x2 | |||||||||||||||
| केंद्र तरंगदैर्घ्य | एनएम | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| ऑपरेटिंग तरंग दैर्ध्य रेंज | एनएम | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| अधिकतम.अत्यधिक हानि | डीबी | 0.5 | 0.5 | 0.4 | 0.4 | 0.6 | |||||||||||
| युग्मन अनुपात टैप करें | % | 1±0.5%, 5±1.0%, 10±2.0%, और 50% | |||||||||||||||
| निविष्ट वस्तु का नुकसान | डीबी | युग्मन अनुपात से संबंधित आईएल | |||||||||||||||
| विलुप्ति अनुपात | डीबी | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| हारकर लौटा | डीबी | ≥55 | |||||||||||||||
| मैक्स पावर हैंडलिंग (सीडब्ल्यू) | डब्ल्यू | 0.5, 1, या 3 | |||||||||||||||
| खिंचनेवाला भार | एन | ≤5 | |||||||||||||||
| परिचालन तापमान | ℃ | -5~+75 | |||||||||||||||
| भंडारण तापमान | ℃ | -40~+85 | |||||||||||||||
| पैकेज आयाम | मिमी | φ3x54मिमी या φ3x60मिमी | |||||||||||||||
| युग्मन अनुपात सहनशीलता | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
नोट: 1. पीएम फ्यूज्ड कपलर दोनों अक्ष पर काम कर रहा है, किसी भी अक्ष को अवरुद्ध नहीं किया जा सकता है;डिफ़ॉल्ट परीक्षण विलोपन अनुपात धीमी धुरी पर है।
उपरोक्त विशिष्टताएँ बिना कनेक्टर वाले डिवाइस के लिए हैं, यदि कनेक्टर के साथ, IL 0.3dB अधिक होगा, रिटर्न लॉस 5dB कम हो जाएगा और एक्सटिंक्शन रेशियो 2dB कम हो जाएगा।
2. >10W उच्च शक्ति अनुप्रयोगों के लिए, हम हीट सिंक पैकेज का उपयोग करेंगे
3. यदि पल्स अनुप्रयोग है, तो कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में सूचित करना सुनिश्चित करें।
DIMENSIONS
आदेश की जानकारी
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①तरंगदैर्ध्य: | 1030=1030एनएम;1064=1064एनएम;1310=1310एनएम;1550=1550एनएम;2000=2000एनएम;एस=निर्दिष्ट करें |
| ②कॉन्फ़िगरेशन प्रकार: | 12=1x2, 22=2x2 |
| ③युग्मन अनुपात: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;एस=निर्दिष्ट करें |
| ④फाइबर प्रकार: | पीएम980;पीएम1060;पीएम1300;पीएम1550;PM1950;एस=निर्दिष्ट करें |
| ⑤पावर हैंडलिंग: | 0L=0.5W;01=1W;02=2W |
| ⑥पैकेज आयाम: | एस2=3.0x54मिमी;एस3=3.0x60मिमी;एस=निर्दिष्ट करें |
| ⑦पिगटेल प्रकार: | 00=नंगा रेशा;09=900um ढीली ट्यूब |
| ⑧फाइबर की लंबाई: | 08=0.8मी;10=1मी;एस=निर्दिष्ट करें |
| ⑨कनेक्टर प्रकार: | एफए=एफसी/एपीसी;एफपी=एफसी/यूपीसी;एसए=एससी/एपीसी;एसपी=एससी/यूपीसी;एस=निर्दिष्ट करें |
|
|
| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2,2x2 पीएम फ्यूज्ड कपलर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |

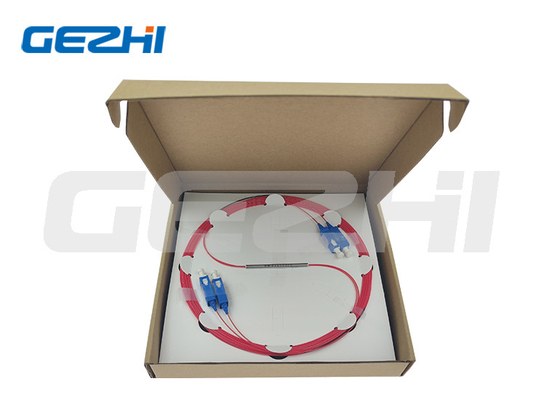

| पैकेजिंग विवरण: | कागज बॉक्स |
