| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2,2x2 अपराह्न फ़िल्टर युग्मक |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

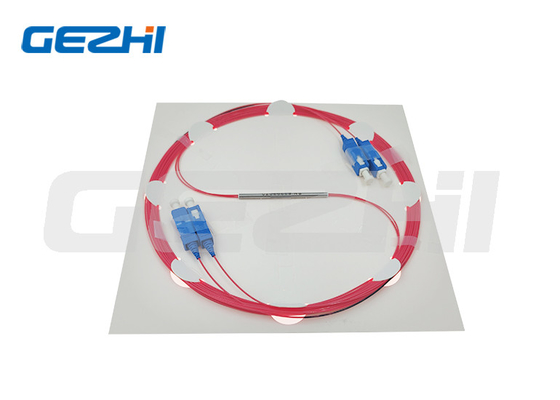

फ़ैक्टरी मूल्य 1x2,2x2 ध्रुवीकरण फ़िल्टर युग्मक तरंग दैर्ध्य 1310/1480/1550/1940/2000nm बनाए रखना
उत्पाद अवलोकन

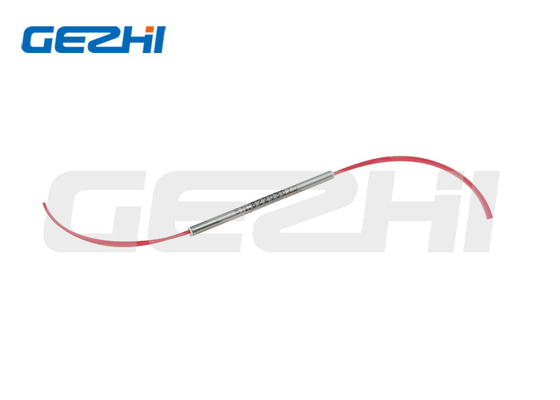

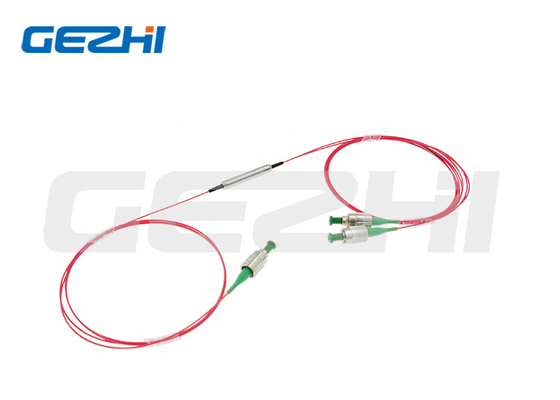

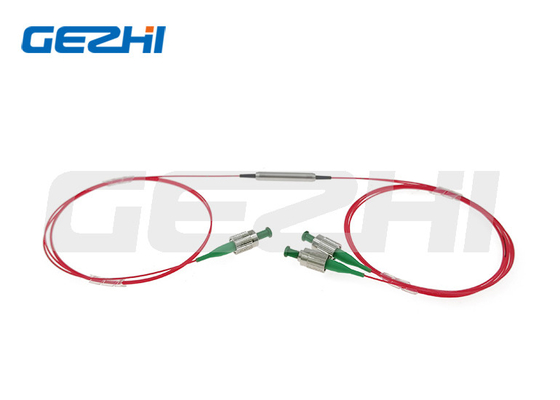

पोलराइजेशन मेंटेनिंग कपलर एक माइक्रो ऑप्टिक फिल्टर प्रकार का उपकरण है जो उच्च ईआर के साथ ध्रुवीकरण को संरक्षित करते हुए ऑप्टिकल सिग्नल विभाजन प्रदान करता है।ध्रुवीकरण बनाए रखने वाला कपलर 1% से 50% तक युग्मन अनुपात की एक विस्तृत श्रृंखला में उपलब्ध है, और 1x2 और 2x2 प्रकारों में भी उपलब्ध है।

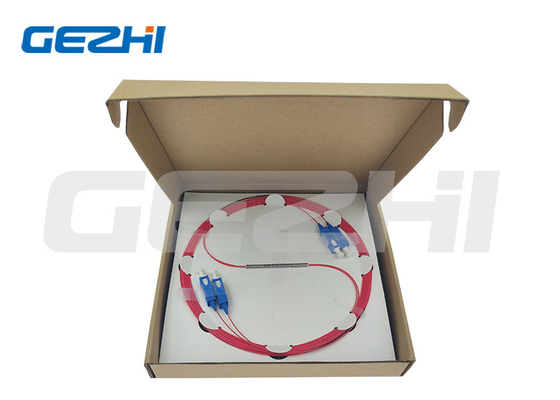

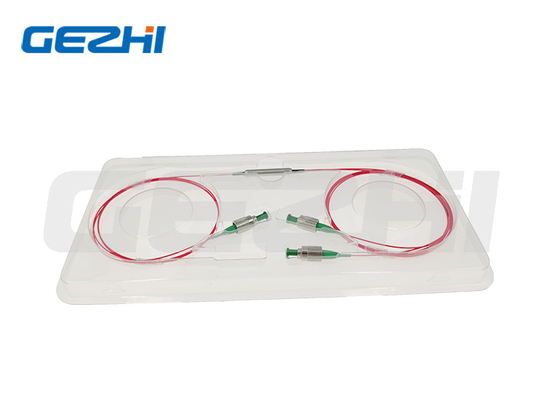

उत्पाद पैकेजिंग
| अंतिम उत्पाद | भीतरी बॉक्स | डिब्बा |
अनुप्रयोग एवं विशेषताएँ
|
अनुप्रयोग |
विशेषताएँ |
| पैरामीटर | इकाई | मान | ||||
| प्रकार | / | 1x2 या 2x2 | ||||
| केंद्र तरंगदैर्घ्य | एनएम | 1310 | 1480 | 1550 | 1940 | 2000 |
| ऑपरेटिंग तरंग दैर्ध्य रेंज | एनएम | ±40 | ±40 | ±40 | ±40 | ±40 |
| युग्मन अनुपात टैप करें | % | 1±0.5%, 5±1.0%, 10±2.0%, और 50% | ||||
| निविष्ट वस्तु का नुकसान | डीबी | युग्मन अनुपात से संबंधित आईएल | ||||
| अत्यधिक हानि | डीबी | 1x2:≤0.7 ;2x2:≤1.0 | 1x2:≤1.2 ;2x2:≤1.5 | |||
| एकरूपता (केवल 50/50 के लिए) | डीबी | 1x2:≤0.4 ;2x2:≤0.6 | 1x2:≤0.6 ;2x2:≤0.8 | |||
| विलुप्ति अनुपात | डीबी | 1x2:≥20 ;2x2:≥18 | 1x2:≥18 ;2x2:≥17 | |||
| हारकर लौटा | डीबी | ≥50 | ||||
| मैक्स पावर हैंडलिंग (सीडब्ल्यू) | डब्ल्यू | 0.5, 1, 2 या 5 | ||||
| खिंचनेवाला भार | एन | ≤5 | ||||
| परिचालन तापमान | ℃ | -5~+75 | ||||
| भंडारण तापमान | ℃ | -40~+85 | ||||
नोट 1।अनुकूलन उपलब्ध है.कनेक्टर डिफ़ॉल्ट धीमी अक्ष संरेखण कुंजी
उपरोक्त विशिष्टताएँ बिना कनेक्टर वाले डिवाइस के लिए हैं, यदि कनेक्टर के साथ, IL 0.3dB अधिक होगा, रिटर्न लॉस 5dB कम हो जाएगा और एक्सटिंक्शन रेशियो 2dB कम हो जाएगा।
2. >10W उच्च शक्ति अनुप्रयोगों के लिए, हम हीट सिंक पैकेज का उपयोग करेंगे
3.यदि पल्स अनुप्रयोग है, तो कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में सूचित करना सुनिश्चित करें।
DIMENSIONS
आदेश की जानकारी
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①तरंगदैर्ध्य: | 1310=1310एनएम;1480=1480एनएम;1550=1550एनएम;1940=1940एनएम;2000=2000एनएम;एस=निर्दिष्ट करें |
| ②कॉन्फ़िगरेशन प्रकार: | 12=1x2, 22=2x2 |
| ③युग्मन अनुपात: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;एस=निर्दिष्ट करें |
| ④कार्य अक्ष: | बी=दोनों अक्ष काम कर रहे हैं, एफ=धीमी धुरी काम कर रही है, तेज धुरी अवरुद्ध है |
| ⑤फाइबर प्रकार: | पीएम1300;पीएम1550;PM1950;एस=निर्दिष्ट करें |
| ⑥पावर हैंडलिंग: | 0L=0.5W;01=1W;02=2W |
| ⑦पैकेज आयाम: | एस1=5.5x35मिमी;एस=निर्दिष्ट करें |
| ⑧पिगटेल प्रकार: | 00=नंगा रेशा;09=900um ढीली ट्यूब |
| ⑨फाइबर की लंबाई: | 08=0.8मी;10=1मी;एस=निर्दिष्ट करें |
| ⑩कनेक्टर प्रकार: | एफए=एफसी/एपीसी;एफपी=एफसी/यूपीसी;एसए=एससी/एपीसी;एसपी=एससी/यूपीसी;एस=निर्दिष्ट करें |
|
|
