| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3 पोर्ट फाइबर ऑप्टिक FWDM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

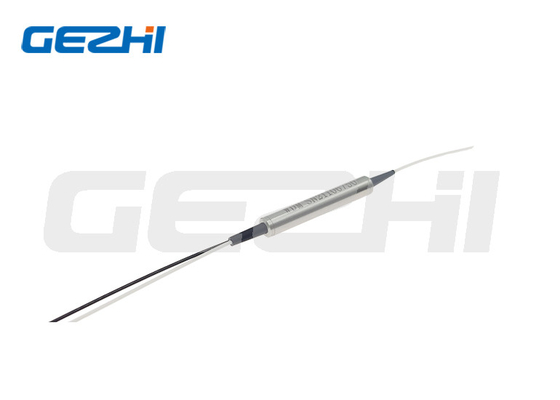

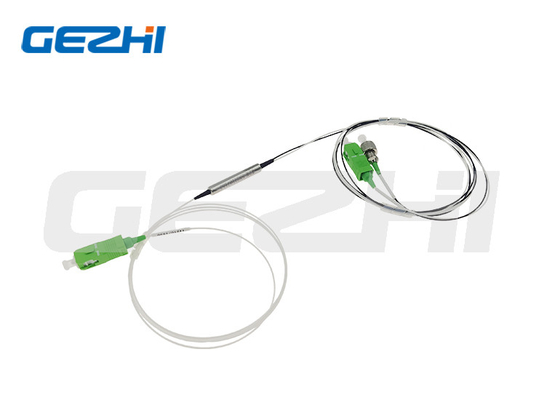

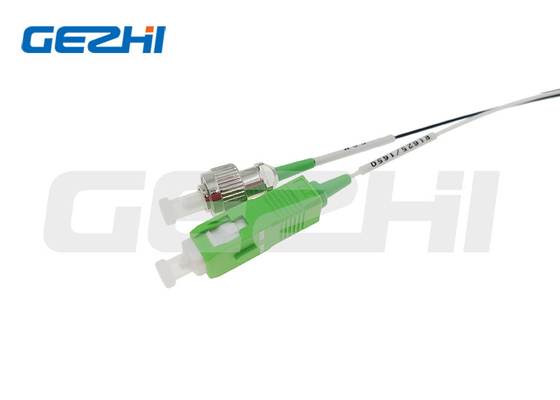

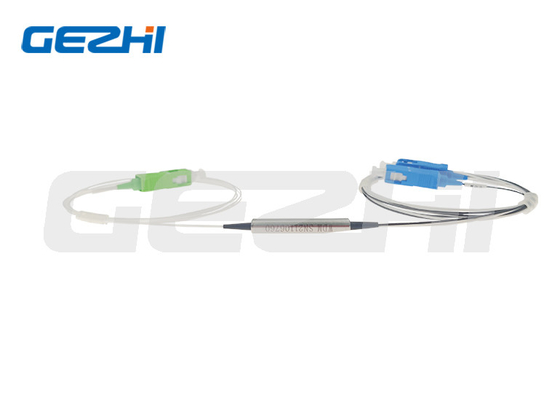

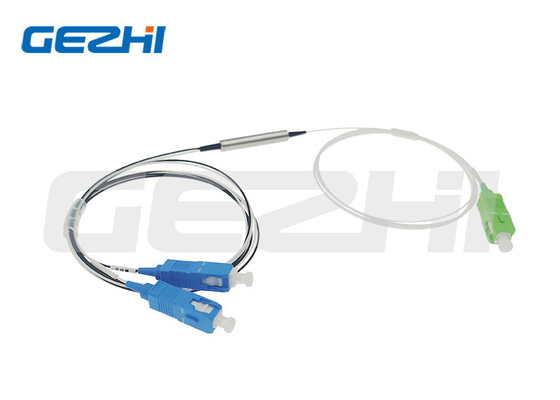

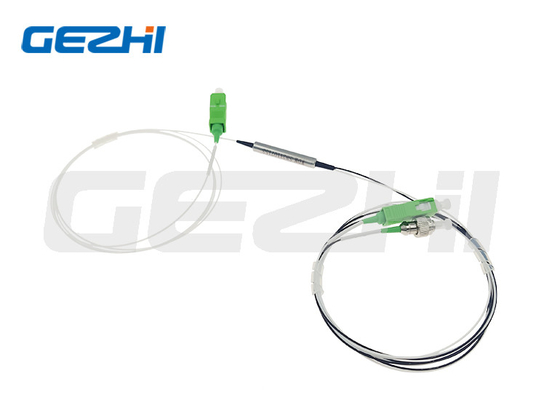

FTTX 3 पोर्ट फाइबर ऑप्टिक FWDM 1310nm 1490nm 1550nm ऑप्टिकल फ़िल्टर
उत्पाद का वर्णन
माइक्रो-ऑप्टिकल डब्ल्यूडीएम पतली फिल्म कोटिंग तकनीक और गैर-फ्लक्स धातु बंधन माइक्रो ऑप्टिक्स पैकिंग के मालिकाना डिजाइन का उपयोग करता है। यह कम सम्मिलन हानि प्रदान करता है। उच्च चैनल अलगाव,कम तापमान संवेदनशीलता और एक्सपॉक्सी मुक्त ऑप्टिकल पथ.
विशेषताएं
1.व्यापक परिचालन तरंग दैर्ध्य रेंज
2. कम सम्मिलन हानि
3. अल्ट्रा फ्लैट वाइड पासबैंड
4. उच्च चैनल अलगाव
5उच्च स्थिरता और विश्वसनीयता
6ऑप्टिकल पथ पर इपॉक्सी मुक्त
आवेदन
1परीक्षण उपकरण
2.FTTH त्रि-प्ले प्रणाली
3.सीएटीवी लिंक
4.डब्ल्यूडीएम प्रणाली
5.पीओएन नेटवर्क
विनिर्देश
| पैरामीटर | मिन | विशिष्ट | अधिकतम | इकाई | |
| परिचालन तापमान | 0 | 30 | 70 | °C | |
| परिचालन सापेक्ष आर्द्रता | संक्षेपण नहीं | 5 | 95 | % | |
| भंडारण तापमान | संक्षेपण नहीं | -40 | 85 | °C | |
| शक्ति वितरण | 50 | एमडब्ल्यू | |||
| COM पोर्ट तरंग दैर्ध्य सीमा | 1260 | 1560 | एनएम | ||
| ट्रांस पोर्ट तरंग दैर्ध्य | CATV | 1540 | 1550 | 1560 | एनएम |
| आरईएफएल पोर्ट तरंग दैर्ध्य 1 | DATA अपस्ट्रीम | 1260 | 1310 | 1360 | एनएम |
| आरईएफएल पोर्ट तरंग दैर्ध्य 2 | DATA डाउनस्ट्रीम | 1480 | 1490 | 1500 | एनएम |
| सम्मिलन हानि (optical connector के अलावा) | COM से TRANS | 0.3 | 0.5 | डीबी | |
| COM से REFL | 0.25 | 0.4 | डीबी | ||
| अलगाव COM से TRANS@1490nm±10nm | CATV पोर्ट में 1490nm | 15 | |||
| पृथक्करण COM से REFL@1550nm±10nm | DATA पोर्ट में 1550nm | 15 | |||
| निर्देशात्मकता | CATV पोर्ट में 1310nm | 47 | |||
| वापसी हानि ((सभी बंदरगाह) | 45 | ||||
| सम्मिलन हानि थर्मल संवेदनशीलता | 0.005 | डीबी/°सी | |||
| ध्रुवीकरण पर निर्भर हानि | 0.1 | डीबी | |||
| झुकने का नुकसान | @1550nm@10mm त्रिज्या,1 मोड़ | 0.5 | डीबी | ||
| फाइबर का प्रकार | कॉर्निंग@एसएमएफ-28 अल्ट्रा;900यूएम ढीली ट्यूब | ||||
| फाइबर की लंबाई,मेट्रल हाउसिंग के किनारे से कनेक्टर के फाइबर टिप तक मापी जाती है | सीओएम | 51 | सेमी | ||
| ट्रांस | 100 | सेमी | |||
| आरईएफएल | 100 | ||||
| कनेक्टर का प्रकार | सीओएम | एससी/एपीसी | |||
| ट्रांस | बिना कनेक्टर के | ||||
| आरईएफएल | बिना कनेक्टर के | ||||
| WDM पैकेजिंग ट्यूब की लंबाई | 38 | 39 | मिमी | ||
| WDM पैकेजिंग ट्यूब का व्यास | 5.5 | 6 | मिमी | ||
| डब्ल्यूडीएम ट्यूब का विद्युत अलगाव | धातु के ट्यूब को इसकी पूरी लंबाई पर सिकुड़ने वाली रैप कवरिंग ट्यूब के माध्यम से विद्युत पृथक किया जाना चाहिए | ||||
ऑर्डर करने की जानकारी
|
उत्पाद पैकेजिंग
|
|
