| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 3port-FWDM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

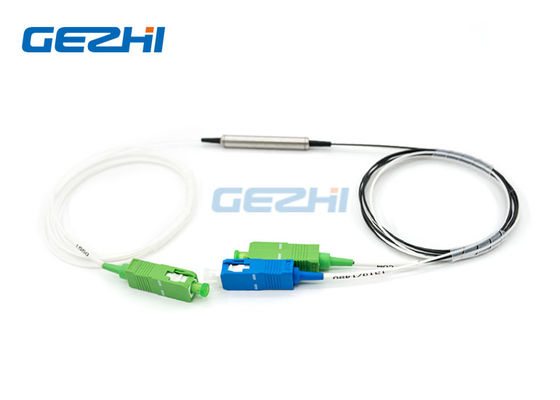

फ़िल्टर WDM 1310/1490/1550 एनएम फाइबर ऑप्टिक घटक
GEZHI के फ़िल्टर WDM 1310/1490/1550 एनएम फाइबर ऑप्टिक घटकों ने पतली-फिल्म फ़िल्टर तकनीक का उपयोग किया।यह 1310, 1490 और 1550nm में तीन तरंग दैर्ध्य मल्टीप्लेक्स और डेमल्टीप्लेक्स है जो आवाज, डेटा और वीडियो सेवाओं को ले जाता है।फ़िल्टर WDM 1310/1490/1550 एनएम फाइबर ऑप्टिक घटक एक विस्तृत श्रृंखला में 1310/1490 / 1550nm तरंग दैर्ध्य पर द्विदिश संचार संकेतों को महसूस करने के लिए प्रकाश को जोड़ती है और अलग करती है।इसका उपयोग 1 से 2 पोर्ट कॉन्फ़िगरेशन के साथ "ट्रिपल-प्ले" एफटीटीएच सिस्टम में किया जाता है।3 तरंग दैर्ध्य को आम इनपुट पोर्ट के माध्यम से डिवाइस में खिलाया जाता है, एक तरंग दैर्ध्य को एक आउटपुट पोर्ट से परिलक्षित किया जाता है, साथ ही, अन्य 2 तरंग दैर्ध्य अन्य आउटपुट पोर्ट पर डिवाइस से गुजरते हैं।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | इकाई | एफडब्ल्यूडीएम डिवाइस | ||
| संचालन तरंग दैर्ध्य टी: ट्रांसमिशन वेवलेंथ आर: प्रतिबिंब तरंग दैर्ध्य 1310, 50,1490, 10, 1550, 10 1610 50 10, 1625, 25, 1650, 20 |
एनएम | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| निविष्टी की हानि | डीबी | ट्रांसमिशन: ≤ 0.6 | ||
| परावर्तन: ≤ 0.4 | ||||
| ट्रांसमिशन चैनल अलगाव | डीबी | ≥ ३० | ||
| परावर्तन चैनल अलगाव | डीबी | ≥ १≥ | ||
| पीडीएल | डीबी | ≤ 0.1 | ||
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम / ℃ | ≤ 0.003 | ||
| सम्मिलन हानि थर्मल स्थिरता | डीबी / ℃ | ≤ 0.005 | ||
| हारकर लौटा | डीबी | ≥ 45 | ||
| ऑप्टिकल पावर | मेगावाट | ≤ 500 | ||
| परिचालन तापमान | ℃ | -10 ~ +70 | ||
| भंडारण तापमान | ℃ | -40 ~ +85 | ||
| सापेक्षिक आर्द्रता | % | ५ ~ ९ ५ | ||
| आयाम | मिमी | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| नोट: 1. अनुकूलन उपलब्ध है। 2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें। |
||||
फ़िल्टर WDM 1310/1490/1550 एनएम फाइबर ऑप्टिक घटक
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एक्स = स्वनिर्धारित |
|
|
