उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | कंबाइन WDM | वेवलेंथ: | 1310/1550 |
---|---|---|---|
बंदरगाह: | 3port | पैकेज: | LGX कैसेट |
योजक: | अनुसूचित जाति / एपीसी | आवेदन: | WDM प्रणाली |
हाई लाइट: | 1550NM ऑप्टिकल WDM,1310NM संयोजन WDM,3 पोर्ट WDM मॉड्यूल |

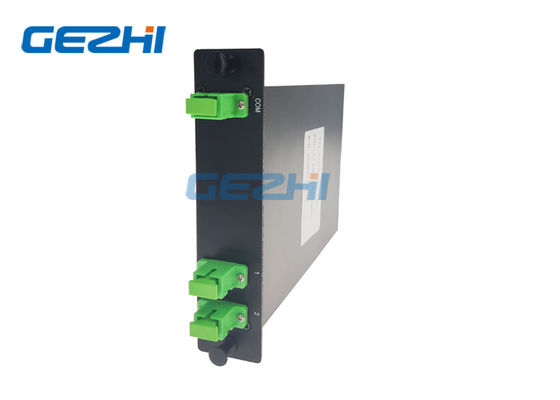

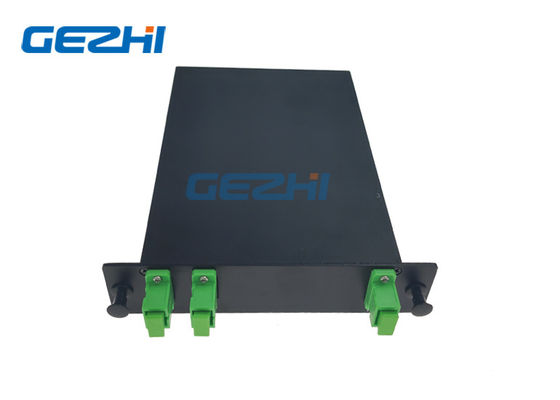

1310/1550 सीडब्ल्यूडीएम बैंड स्प्लिटर / कंबाइन ऑप्टिकल डब्ल्यूडीएम मॉड्यूल
GEZHI 1310/1550 CWDM बैंड स्प्लिटर / कंबाइनर प्रदान करता है जो असाधारण बैंडपास प्रदर्शन प्रदान करने के लिए उच्च प्रदर्शन पतली फिल्म हस्तक्षेप फिल्टर का उपयोग करता है।1310/1550 CWDM बैंड स्प्लिटर / कॉम्बिनेटर ऑप्टिकल WDM मॉड्यूल 1550 एनएम SCL बैंड में आठ CWDM चैनलों के लिए पारंपरिक 1310 एनएम सिग्नल को विभाजित या संयोजित करने के लिए एक द्वि-दिशात्मक घटक है।यह उत्पाद न्यूनतम सम्मिलन हानि और उच्चता प्रदान करता है।यह व्यापक तापमान सीमा पर स्थिर और विश्वसनीय प्रदर्शन भी प्रदान करता है।
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
पैरामीटर | इकाई | मान | |
ट्रांसमिशन वेवलेंथ रेंज | एनएम | 1260 ~ 1360 (या 1460 ~ 1620) | |
प्रतिबिंबित तरंगदैर्ध्य रेंज | एनएम | 1460 ~ 1620 (या 1260 ~ 1360) | |
मैक्स।निविष्टी की हानि | हस्तांतरण | डीबी | 0.8 |
प्रतिबिंबित | डीबी | 0.8 | |
मिन।एकांत | हस्तांतरण | डीबी | 30 |
प्रतिबिंबित | डीबी | 12 | |
मैक्स।पीडीएल | डीबी | 0.10 | |
मिन।चैनल फ्लैटनेस | डीबी | 0.3 | |
मिन।हारकर लौटा | डीबी | 50 | |
मैक्स।पावर हैंडलिंग (सीडब्ल्यू) | मेगावाट | 300 | |
मैक्स।तन्य लोड (एन) | एन | ≤5 | |
फाइबर प्रकार | - | SMF-28e | |
परिचालन तापमान | ℃ | -5 से +70 | |
भंडारण तापमान | ℃ | -40 से +85 | |
पैकेज | मिमी | LGX कैसेट |
फ़िल्टर-आधारित तरंग दैर्ध्य विभाजन बहुसंकेतन (WDM) फ़िल्टर डिवाइस
आदेश की जानकारी:
ए | बी | सी | डी | इ |
वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
T13R15 = T1310 R1550 T15R13 / 13 = T1550 R1310 एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एलजीएक्स = एलजीएक्स कैसेट एक्स = स्वनिर्धारित |
