| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2FWDM -59 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

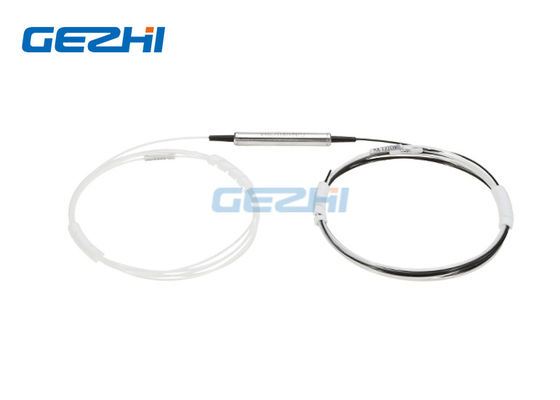

3 पोर्ट 1480 / 1550nm एफडब्ल्यूडीएम मल्टीप्लेक्सर्स घटक
1480 / 1550nm FWDM - उच्च शक्ति DWDM ऑप्टिकल एम्पलीफायर और EDFA के लिए
1480/1550 एनएम FWDW पतली-फिल्म फिल्टर तकनीक और मेटल बॉन्डिंग माइक्रो-ऑप्टिक पैकेजिंग पर आधारित है।इस घटक का उपयोग 1480 और 1550nm बैंड सिग्नल को संयोजित या अलग करने के लिए किया जाता है।डिवाइस एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य में संयोजन या अलग प्रकाश करते हैं।वे बहुत कम सम्मिलन हानि, कम ध्रुवीकरण निर्भरता, उच्च अलगाव और उत्कृष्ट पर्यावरणीय स्थिरता प्रदान करते हैं।उच्च शक्ति हैंडलिंग क्षमता अद्वितीय बेनी प्रसंस्करण और उच्च गुणवत्ता वाले एआर कोटिंग के माध्यम से प्राप्त की जा सकती है।इन घटकों का व्यापक रूप से EDFAs, रमन एम्पलीफायरों, WDM नेटवर्क और फाइबर ऑप्टिकल उपकरणों में उपयोग किया गया है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | FWDM | |
| चैनल वेवलेंथ रेंज (nm) पास करें | 1530 ~ 1580 (या 1440 ~ 1490) | |
| चैनल तरंग दैर्ध्य रेंज (nm) को प्रतिबिंबित करें | 1440 ~ 1490 (या 1530 ~ 1580) | |
| सम्मिलन हानि (dB) | चैनल को प्रतिबिंबित करें | <0.4 |
| चैनल पास करें | <0.4 | |
| सम्मिलन हानि भिन्नता (dB) | <0.3 | |
| एकांत | चैनल को प्रतिबिंबित करें | > १२ |
| चैनल पास करें | > ३० | |
| सम्मिलन हानि तापमान संवेदनशीलता (डीबी / डिग्री सेल्सियस) | <0.003 | |
| ध्रुवीकरण निर्भर हानि (dB) | <0.10 | |
| ध्रुवीकरण मोड फैलाव (पीएस) | <0.1 | |
| निर्देशन (dB) | > 60 | |
| रिटर्न लॉस (डीबी) | > 50 रु | |
| पावर हैंडलिंग (mW) | 300 | |
| ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 0 ~ +70 | |
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ +85 | |
| पैकेज आयाम (मिमी) |
|
|
3 पोर्ट 1480 / 1550nm एफडब्ल्यूडीएम मल्टीप्लेक्सर्स घटक
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
|
45: 1480nm पास / 1550nm प्रतिबिंबित 54: 1550nm पास / 1480nm प्रतिबिंबित एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एक्स = स्वनिर्धारित |
|
|
