| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | एनजीएस/जीपीओएन-एसए |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
ऑप्टिकल दूरसंचार नेटवर्क के लिए RoHS अनुरूप CEx WDM1r मॉड्यूल,NGS-PON GPON
उत्पाद का वर्णन
एक्सडब्ल्यूडीएम/एक्सपीओएन मल्टीप्लेक्सर का सह-अस्तित्व तत्व (सीईएक्स) वर्तमान जी-पॉन एफटीटीएच सेवाओं को उभरती हुई एक्सजीएस-पोन और अगली पीढ़ी की एनजी-पोन2 प्रौद्योगिकियों के साथ जोड़ने के लिए एक एकल डब्ल्यूडीएम उपकरण है।सह-अस्तित्व तत्व के साथ अतिरिक्त प्रावधान तरंग दैर्ध्य में आरएफ शामिल हैं, बिंदु से बिंदु (पीटीपी), और ओटीडीआर निगरानी। यह आईटीयू-टी जी के अनुरूप है।984.5.
उच्च गुणवत्ता वाले घटक पूरे स्पेक्ट्रल रेंज में एक्सडब्ल्यूडीएम/एक्सपीओएन मल्टीप्लेक्सर्स की बहुत उच्च परिचालन स्थिरता और उत्तम थर्मल स्थिरता सुनिश्चित करते हैं। GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedप्रीमियम ऑप्टिकल घटक और उच्च गुणवत्ता वाली कनेक्टिविटी बेहतर प्रदर्शन, कम से कम नुकसान और मजबूत नेटवर्क विश्वसनीयता सुनिश्चित करती है।
|
विशेषताएं कम सम्मिलन हानि उच्च चैनल अलगाव RoHS अनुरूप अनुकूलित कार्यक्षमताओं के साथ उपलब्ध |
अनुप्रयोग डब्ल्यूडीएम प्रणाली पोन प्रणाली एफटीटीएच एसेस नेटवर्क ऑप्टिकल दूरसंचार नेटवर्क |
सह-अस्तित्व एलिमेट (सीईएक्स) मल्टीप्लेक्सर की तरंग दैर्ध्य
| प्रोटोकॉल/सेवा | तरंगदैर्ध्य |
| जी-पोन बैंड | 1290~1330, 1480~1500nm |
| एक्सजीएस-पीओएन बैंड | 1260~1280, 1575~1580nm |
| एनजी-पीओएन2 बैंड | 1524~1544, 1596~1625 |
| आरएफ वीडियो बैंड | 1540~1565nm |
| पीटीपी WDM-PON बैंड | 1610~1625nm |
| ओटीडीआर मॉनिटर बैंड | 1640 - 1660nm |
विनिर्देश
| CEx मल्टीप्लेक्सर | प्रोटोकॉल/सेवा | स्पेक्ट्रल रेंज | अधिकतम सम्मिलन हानि | अलगाव |
| CEx01 | GPON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| एनजीए | 1260-1280 और 1572-1650nm | 1.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 और 1575-1580nm | 1.1dB | ≥30dB | |
| CEx03 | GPON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 और 1575-1580nm | 1.1dB | ≥30dB | |
| एनजी-पीओएन2 | 1524-1544 और 1596-1625nm | 1.4dB | ≥16dB | |
| CEx04 | GPON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 और 1575-1580nm | 1.1dB | ≥30dB | |
| एनजी-पीओएन2 | 1524-1544 और 1596-1625nm | 1.4dB | ≥25dB | |
| CEx05 | GPON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 और 1575-1580nm | 1.1dB | ≥30dB | |
| आरएफ वीडियो | 1540-1565nm | 1.4dB | ≥30dB | |
| CEx06 | GPON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 और 1575-1580nm | 1.1dB | ≥30dB | |
| आरएफ वीडियो | 1540-1565nm | 1.7dB | ≥30dB | |
| ओटीडीआर मॉनिटर | 1640-1660nm | 1.4dB | ≥30dB | |
| CEx07 | G-PON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 और 1575-1580nm | 1.1dB | ≥30dB | |
| एनजी-पीओएन2 | 1524-1544 और 1596-1625nm | 1.4dB | ≥25dB | |
| आरएफ वीडियो | 1540-1565nm | 2.0dB | ≥30dB | |
| पीटीपी WDM-PON | 1610-1625nm | 1.7dB | ≥30dB | |
| CEx08 | G-PON | 1290-1330 और 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 और 1575-1580nm | 1.1dB | ≥30dB | |
| एनजी-पीओएन2 | 1524-1544 और 1596-1625nm | 1.4dB | ≥25dB | |
| ओटीडीआर मॉनिटर | 1640-1660nm | 1.7dB | ≥30dB | |
| पीटीपी WDM-PON | 1610-1625nm | 2.0dB | ≥30dB | |
| आरएफ वीडियो | 1540-1565nm | 2.3dB | ≥30dB |
नोटः अनुकूलित विनिर्देश उपलब्ध है।
उपरोक्त विनिर्देशों में कनेक्टर हानि शामिल नहीं है।
अन्य विनिर्देश
| पैरामीटर | इकाई | मूल्य |
| पीडीएल | डीबी | ≤0.2 |
| निर्देश | डीबी | ≥50 |
| रिटर्न हानि | डीबी | ≥50 |
| परिचालन तापमान | °C | -10~+70 |
| भंडारण तापमान | °C | -40~+85 |
| ऑप्टिकल पावर | mW | 300 |
| फाइबर का प्रकार | / | कॉर्निंग अल्ट्रा फाइबर (G657.A1) |
ऑर्डर करने की जानकारी
| मॉडल | विन्यास | पैकेज का प्रकार | केबल का प्रकार | फाइबर की लंबाई | कनेक्टर |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S = निर्दिष्ट करें |
1=1 इकाई संयोजन 2=2 इकाई संयोजन 3=3 इकाई संयोजन 4=4 यूनिट कॉम्बो S = निर्दिष्ट करें |
A0=ABS बॉक्स 80x60x12 मिमी A1=ABS बॉक्स 100x80x10mm A2=ABS बॉक्स 120x80x18 मिमी A3=ABS बॉक्स 140x115x15 मिमी L1=LGX 129*29*130 मिमी L2=LGX 2 स्लॉट रैक में डालें L4=LGX 4 स्लॉट रैक में डालें आर1=19" 1 यू रैक R2=2 स्लॉट 19′′1U रैक R4=4 स्लॉट 19′′1U रैक एक्स=अनुकूलित
|
00=कोई नहीं 09=900um ढीली ट्यूब |
00=कोई नहीं 05=0.5m 10=1.0m |
00=कोई नहीं LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = निर्दिष्ट करें |

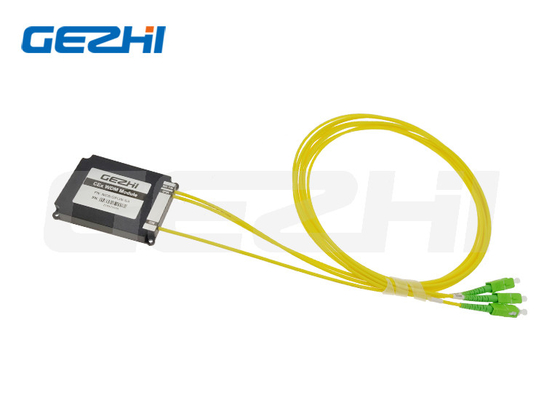

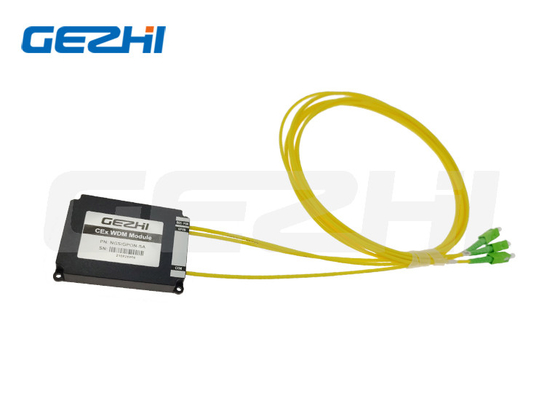

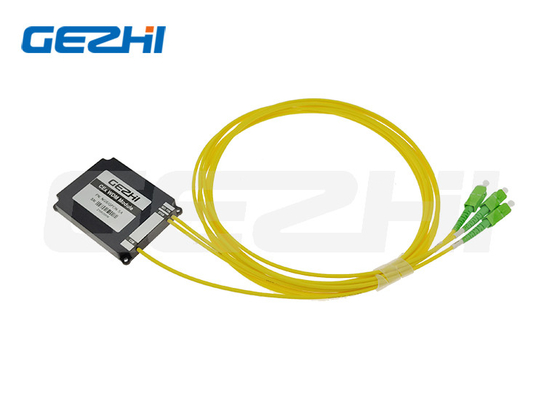

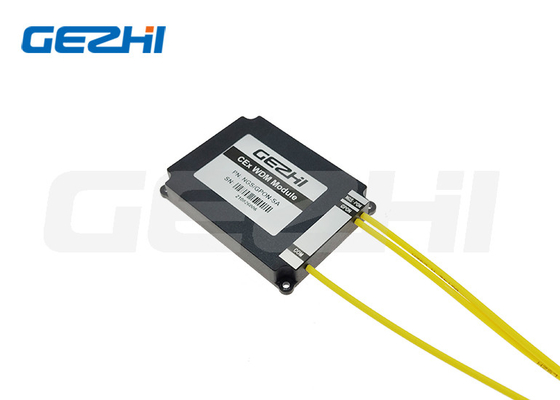

CEx मल्टीप्लेक्सर मॉड्यूल ABS बॉक्स पैकेज
CEx मल्टीप्लेक्सर मॉड्यूल रैकमाउंट पैकेज
|
|
