| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | AAWG-80-1U |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

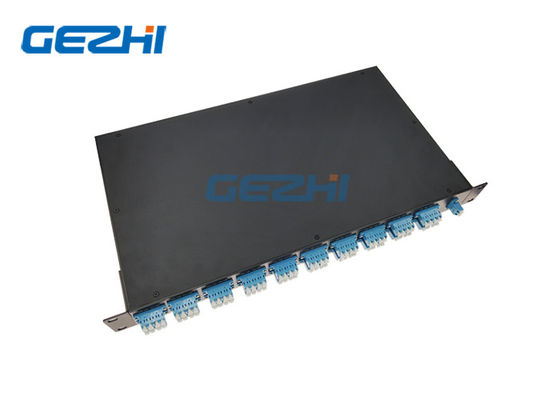

50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल
GEZHI के 50Ghz 80 चैनल पैसिव एथरमल एरेडेड वेवगाइड ग्रेटिंग DWDM मॉड्यूल्स को सिलिका पर आधारित सिलिका तकनीक पर आधारित किया गया है, यह ITU चैनल रिक्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ किसी विद्युत शक्ति की आवश्यकता नहीं है।यह पैसिव एथरमल एरेडेड वेवगाइड ग्रेटिंग डीडब्लूडीएम मॉड्यूल्स, 50 गीगाहर्ट्ज वाले आईटीयू ग्रिड डीडब्लूडीएम वेवलेंग्थ्स कुल 80 चैनलों पर संचालित होता है।कम लागत और उच्च प्रदर्शन इसे मेट्रो और लंबी दौड़ के DWDM अनुप्रयोगों के लिए आदर्श समाधान बनाते हैं।50Ghz 80 चैनल निष्क्रिय एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल का उपयोग उन पारंपरिक टीएफएफ (पतली फिल्म फिल्टर) डीडब्ल्यूडीएम उत्पादों को बदलने के लिए किया जा सकता है, जहां कोई शक्ति उपलब्ध नहीं है।
GEZHI 50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल एक स्केलेबल, उच्च घनत्व और स्टैंडअलोन निष्क्रिय ऑप्टिकल मॉड्यूल है जो पूरी तरह से SONET / SDH, परिवहन PDH, एक्सेस और ऑप्टिकल मेट्रो एज नेटवर्क में ETHERNET सेवाओं के लिए अनुकूल है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 96 | 80, 96 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 50 | गीगा | |||
| 1dB बैंडविड्थ |
0.18 |
एनएम | गॉसियन टाइप | ||
| 3DB बैंडविड्थ |
0.28 |
एनएम | |||
| आईएल | 7 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 22 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 27 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 20 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
पारंपरिक TFF प्रौद्योगिकी की तुलना में, GEZHI AAWG DWDM मॉड्यूल में निम्नलिखित अपूरणीय और स्पष्ट लाभ हैं:
50Ghz 80 चैनल पैसिव एथरमल एरेस्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल्स में थर्मल स्थिरता है और आईटीयू-ग्रिड सटीकता में सुधार हुआ है जो कि व्यापक ट्रांसमिशन बैंडविड्थ के लिए आईटीयू-जी 694.1 की आवश्यकता होती है, इस प्रकार इसे हाई-एंड क्षेत्रों जैसे लॉन्ग-हॉल / मेट्रो डीडब्लूडीएम पर लागू किया जा सकता है। ऑप्टिकल संचार प्रणाली।
बेहतर PMD सुविधा (<0.5 ps) इसे 40G / 100G DWDM ट्रांसमिशन सिस्टम और उच्च गति प्रणाली की PMD सहिष्णुता की आवश्यकताओं को पूरा करने में सक्षम बनाती है।
50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्लूडीएम मॉड्यूल बाहरी सर्किट नियंत्रण की आवश्यकता नहीं है।एक शुद्ध निष्क्रिय उत्पाद के रूप में, यह बाहरी तापमान के लिए स्व-अनुकूलन नियंत्रण करने के लिए स्व-क्षतिपूर्ति तकनीक का उपयोग कर सकता है।
50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल
उपाय
पैकेज चित्र
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | AAWG-80-1U |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज़ का बक्सा |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल
GEZHI के 50Ghz 80 चैनल पैसिव एथरमल एरेडेड वेवगाइड ग्रेटिंग DWDM मॉड्यूल्स को सिलिका पर आधारित सिलिका तकनीक पर आधारित किया गया है, यह ITU चैनल रिक्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ किसी विद्युत शक्ति की आवश्यकता नहीं है।यह पैसिव एथरमल एरेडेड वेवगाइड ग्रेटिंग डीडब्लूडीएम मॉड्यूल्स, 50 गीगाहर्ट्ज वाले आईटीयू ग्रिड डीडब्लूडीएम वेवलेंग्थ्स कुल 80 चैनलों पर संचालित होता है।कम लागत और उच्च प्रदर्शन इसे मेट्रो और लंबी दौड़ के DWDM अनुप्रयोगों के लिए आदर्श समाधान बनाते हैं।50Ghz 80 चैनल निष्क्रिय एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल का उपयोग उन पारंपरिक टीएफएफ (पतली फिल्म फिल्टर) डीडब्ल्यूडीएम उत्पादों को बदलने के लिए किया जा सकता है, जहां कोई शक्ति उपलब्ध नहीं है।
GEZHI 50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल एक स्केलेबल, उच्च घनत्व और स्टैंडअलोन निष्क्रिय ऑप्टिकल मॉड्यूल है जो पूरी तरह से SONET / SDH, परिवहन PDH, एक्सेस और ऑप्टिकल मेट्रो एज नेटवर्क में ETHERNET सेवाओं के लिए अनुकूल है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 96 | 80, 96 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 50 | गीगा | |||
| 1dB बैंडविड्थ |
0.18 |
एनएम | गॉसियन टाइप | ||
| 3DB बैंडविड्थ |
0.28 |
एनएम | |||
| आईएल | 7 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 22 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 27 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 20 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
पारंपरिक TFF प्रौद्योगिकी की तुलना में, GEZHI AAWG DWDM मॉड्यूल में निम्नलिखित अपूरणीय और स्पष्ट लाभ हैं:
50Ghz 80 चैनल पैसिव एथरमल एरेस्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल्स में थर्मल स्थिरता है और आईटीयू-ग्रिड सटीकता में सुधार हुआ है जो कि व्यापक ट्रांसमिशन बैंडविड्थ के लिए आईटीयू-जी 694.1 की आवश्यकता होती है, इस प्रकार इसे हाई-एंड क्षेत्रों जैसे लॉन्ग-हॉल / मेट्रो डीडब्लूडीएम पर लागू किया जा सकता है। ऑप्टिकल संचार प्रणाली।
बेहतर PMD सुविधा (<0.5 ps) इसे 40G / 100G DWDM ट्रांसमिशन सिस्टम और उच्च गति प्रणाली की PMD सहिष्णुता की आवश्यकताओं को पूरा करने में सक्षम बनाती है।
50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्लूडीएम मॉड्यूल बाहरी सर्किट नियंत्रण की आवश्यकता नहीं है।एक शुद्ध निष्क्रिय उत्पाद के रूप में, यह बाहरी तापमान के लिए स्व-अनुकूलन नियंत्रण करने के लिए स्व-क्षतिपूर्ति तकनीक का उपयोग कर सकता है।
50Ghz 80 चैनल पैसिव एथरमल एरेव्ड वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम मॉड्यूल
उपाय
पैकेज चित्र
