| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | FWDM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
CATV नेटवर्क के लिए 3port FWDM पास 1550nm Refelect 1310 और 1490nm WDM
GEZHI 3port फ़िल्टर वेवलेंथ डिवीजन मल्टीप्लेक्स (FWDM) T1550nm R1310 और 1550nm पतली फिल्म फ़िल्टर तकनीक पर आधारित है।डिवाइस में एपॉक्सी मुक्त ऑप्टिकल पथ, कम प्रविष्टि हानि, उच्च विलुप्त होने का अनुपात, उच्च विश्वसनीयता और उच्च स्थिरता है।

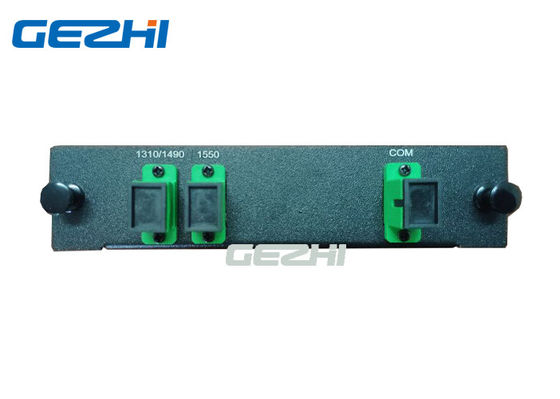

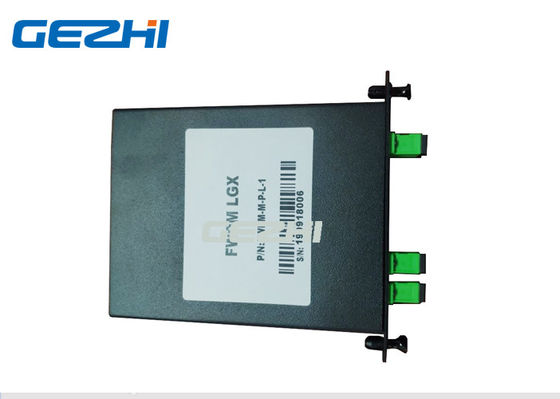

एससी / एपीसी कनेक्टर के साथ एलजीएक्स कैसेट में पैक किया गया 3 पोर्ट एफडब्ल्यूडीएम डिवाइस।जो CATV नेटवर्क पर उपयोग कर सकता है।
विशेषताएं
निम्न पीडीएल
RoHS कॉम्प्लाइंट
कम प्रविष्टि नुकसान
ऑप्टिकल पथ epoxy मुक्त
अनुप्रयोग
CATV
WDM प्रणाली
विशिष्टता
| पैरामीटर | इकाई | एफडब्ल्यूडीएम डिवाइस | ||
| संचालन तरंग दैर्ध्य टी: ट्रांसमिशन वेवलेंथ आर: प्रतिबिंब तरंग दैर्ध्य 1310, 50,1490, 10, 1550, 10 1610 50 10, 1625, 25, 1650, 20 |
एनएम | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| निविष्टी की हानि | डीबी | ट्रांसमिशन: ≤ 0.6 | ||
| परावर्तन: ≤ 0.4 | ||||
| ट्रांसमिशन चैनल अलगाव | डीबी | ≥ ३० | ||
| परावर्तन चैनल अलगाव | डीबी | ≥ १≥ | ||
| पीडीएल | डीबी | ≤ 0.1 | ||
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम / ℃ | ≤ 0.003 | ||
| सम्मिलन हानि थर्मल स्थिरता | डीबी / ℃ | ≤ 0.005 | ||
| हारकर लौटा | डीबी | ≥ 45 | ||
| ऑप्टिकल पावर | मेगावाट | ≤ 500 | ||
| परिचालन तापमान | ℃ | -10 ~ +70 | ||
| भंडारण तापमान | ℃ | -40 ~ +85 | ||
| सापेक्षिक आर्द्रता | % | ५ ~ ९ ५ | ||
| आयाम | मिमी | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| नोट: 1. अनुकूलन उपलब्ध है। 2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें। |
||||
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एक्स = स्वनिर्धारित |
|
|
