| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 40CH AAWG |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

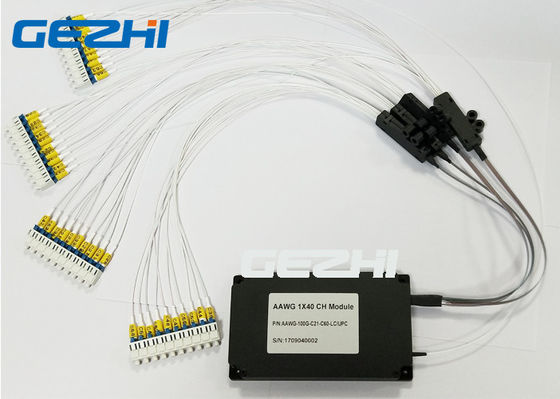

1x40 CH AAWG मॉड्यूल DWDM Mux और डिमक्स C21 ~ C60 तरंग दैर्ध्य
Gezhi का 40-चैनल AAWG मॉड्यूल डेटा सेंटर और मेट्रो एक्सेस एप्लिकेशन के लिए अल्ट्रा लो-लॉस (3.5dB) और उच्च चैनल आइसोलेशन WDM समाधान प्रदान करता है।यह सरल प्लग-एंड-प्ले सिस्टम एक अभिनव 100GHZ एथरमल एरेडेड वेवगाइड ग्रेटिंग (AWG) आधारित मल्टीप्लेक्सर और एक डी-मल्टीप्लेक्सर ITU ग्रिड चैनलों 21 के लिए 60 के माध्यम से एकीकृत करता है।
विशेषताएं
बढ़ाया दूरी और प्रदर्शन के लिए अल्ट्रा कम प्रविष्टि नुकसान
उच्च विश्वसनीयता के लिए उच्च चैनल अलगाव
सभी डेटा दर और प्रोटोकॉल T1 से 100Gbps तक
बिजली की कोई आवश्यकता नहीं
GR-1221-COREUNC और Telecordia TR-NWT-000468 विश्वसनीयता
अनुप्रयोग
ऑप्टिकल सिग्नल प्रोसेसिंग
तरंग दैर्ध्य चयनात्मक मार्ग
WDM प्रसारण
WDM आधारित ADM
मेट्रो और लंबी दौड़ का काम करता है
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 40 | 32, 48 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 100 | गीगा | |||
| संदर्भ Passband | -12.5 | 12.5 | गीगा | ||
| तरंग दैर्ध्य सटीकता | -50 | 50 | बजे | आईटीयू ग्रिड के सापेक्ष | |
| 1dB बैंडविड्थ |
0.2 (G) 0.4 (एफ) | एनएम | G-Gaussion प्रकार F-Flat शीर्ष प्रकार
| ||
| 3DB बैंडविड्थ |
0.4 (जी) 0.6 (एफ) | एनएम | |||
| आईएल | 6 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 25 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 30 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 22 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
पैकेज चित्र
|
|
