| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 60CH AAWG |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

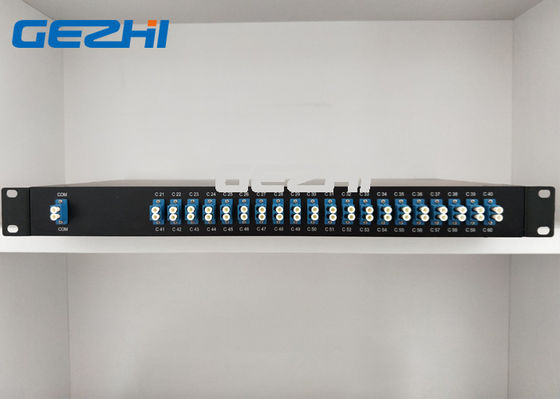

सिंगल फाइबर 50Ghz 60 चैनल एथर्मल AWG DWDM रैकमाउंट मॉड्यूल
GEZHI का 60ch Mux Demux Athermal AWG DWDM मॉड्यूल एक कम नुकसान, उच्च घनत्व और स्टैंडअलोन निष्क्रिय ऑप्टिकल मॉड्यूल है।यह गौसियन आकार के पास बैंड के साथ एअरलल एडब्ल्यूजी तकनीक पर आधारित है।1U पैकेज में 60Channel 50GHz स्पेस चैनल तक पहुंच प्रदान करके, यह इकाई C-बैंड रेंज की क्षमता को अधिकतम करती है।ट्रांसपोंडर और एम्पलीफायरों के साथ संयोजन के रूप में, 60ch AWG DWDM mux demux सरल बिंदु-दर-बिंदु से प्रवर्धित रिंग कॉन्फ़िगरेशन में आर्किटेक्चर की एक विस्तृत श्रृंखला का समर्थन करता है।
विशेषताएं
बिजली की कोई आवश्यकता नहीं
उच्च विश्वसनीयता के लिए उच्च चैनल अलगाव
बढ़ाया दूरी और प्रदर्शन के लिए अल्ट्रा कम प्रविष्टि नुकसान
GR-1221-COREUNC और Telecordia TR-NWT-000468 विश्वसनीयता
अनुप्रयोग
तरंग दैर्ध्य चयनात्मक मार्ग
WDM आधारित ADM
मेट्रो और लंबी दौड़ का काम करता है
WDM प्रसारण
ऑप्टिकल सिग्नल प्रोसेसिंग
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 60 | 80, 96 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 50 | गीगा | |||
| 1dB बैंडविड्थ |
0.18 |
एनएम | गॉसियन टाइप | ||
| 3DB बैंडविड्थ |
0.28 |
एनएम | |||
| आईएल | 6 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 22 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 27 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 20 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
पैकेज चित्र
|
|
