| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 96CH AWG |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

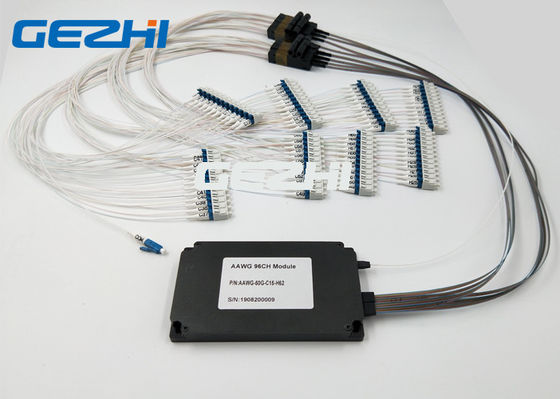

50Ghz 96 चैनल AAWG DWDM मॉड्यूल C15 ~ H62 Mutiplexer या Demultiplexer
सिलिकॉन प्रौद्योगिकी पर सिलिका पर आधारित GEZHI AAWG DWDM मॉड्यूल, ITU चैनल रिक्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है, जहाँ किसी विद्युत शक्ति की आवश्यकता नहीं होती है।यह AAWG DWDM मॉड्यूल C15 से H62 H 96 96 चैनलों के लिए 50GHz रिक्ति ITU ग्रिड DWDM तरंगदैर्ध्य पर चल रहा है।कम लागत और उच्च प्रदर्शन इसे मेट्रो और लंबी दौड़ के DWDM अनुप्रयोगों के लिए आदर्श समाधान बनाते हैं।AAWG DWDM का उपयोग उन पारंपरिक TFF (पतली फिल्म फिल्टर) DWDM उत्पादों को बदलने के लिए किया जा सकता है, जहां कोई शक्ति उपलब्ध नहीं है।96CH 50Ghz AAWG DWDM का उपयोग उन पारंपरिक TFF (पतली फिल्म फिल्टर) DWDM उत्पादों को बदलने के लिए किया जा सकता है, जहां कोई शक्ति उपलब्ध नहीं है।
GEZHI 96ch AAWG Mux Demux एक स्केलेबल, उच्च घनत्व और स्टैंडअलोन निष्क्रिय ऑप्टिकल मॉड्यूल है जो ऑप्टिकल मेट्रो एज और एक्सेस नेटवर्क में पीडीएच, SONET / SDH, ETHERNET सेवाओं के परिवहन के लिए पूरी तरह से अनुकूल है।
विशेषताएं
गाऊसी आकार के पास बैंड के साथ एक-एअर्थल AWG तकनीक पर आधारित है
संरक्षण के उच्च डिग्री के साथ अधिकतम प्रदर्शन के लिए अभिनव शिल्प कौशल
डेटा-भूखे अनुप्रयोगों के लिए उच्च क्षमता
उच्च चैनल अलगाव
उच्च स्थिरता और विश्वसनीयता
वाइड पास बैंड
कम प्रविष्टि नुकसान
अनुप्रयोग
मेट्रो नेटवर्क
डाटा सेंटर
एक्सेस नेटवर्क
CATV अनुप्रयोगों
WDM नेटवर्क
दूरसंचार
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 96 | 80, 96 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 50 | गीगा | |||
| 1dB बैंडविड्थ |
0.18 | एनएम | गॉसियन टाइप | ||
| 3DB बैंडविड्थ |
0.28 | एनएम | |||
| आईएल | 7 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 22 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 27 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 20 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
ऑप्टिकल सिग्नल ट्रांसमिशन आरेख
पैकेज चित्र
|
|
