| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1X2-FWDM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

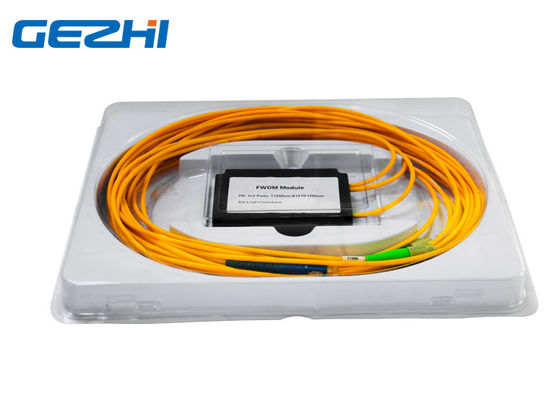

1x2 पोर्ट एफडब्ल्यूडीएम मॉड्यूल ट्रांसमिशन 1550nm रिफ़्लेक्शन 1310 और 1490nm
GEZHI के 1x2 पोर्ट्स FTTX फ़िल्टर WDM मॉड्यूल का व्यापक रूप से रमन एम्पलीफायरों, EDFA, फाइबर ऑप्टिक्स इंस्ट्रूमेंटेशन और WDM नेटवर्क में उपयोग किया जाता है।यह पतली फिल्म फ़िल्टर (TFF) तकनीक पर आधारित है।डिवाइस एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य पर सिग्नल (1310/1490 / 1550nm) को जोड़ती है या अलग करती है।1x2 पोर्ट एफडब्ल्यूडीएम मॉड्यूल द्विदिश संचार को प्राप्त करने के लिए एकल फाइबर की क्षमता का विस्तार कर सकता है, ताकि ऑप्टिकल नेटवर्क विस्तार और उन्नयन में व्यापक रूप से उपयोग किया जा सके, या नए व्यापक व्यापार आदि का परिचय हो सके।
GEZHI 1x2 पोर्ट एफडब्ल्यूडीएम मॉड्यूल प्रदान करता है जो आपके विशेष अनुप्रयोगों के लिए विशेष तरंग दैर्ध्य बैंड के लिए अनुकूलित होते हैं।जैसा कि आप जानते हैं, GEPON सिस्टम स्वयं 1310/1490 पर काम करता है, इसलिए यहाँ CATV सिग्नल को 1550nm का उपयोग करके एक ही फाइबर पर वितरित किया जाता है, और GEZHI का 1x2 पोर्ट FWDM मॉड्यूल एक ऐसा स्थान है जहाँ यह सब "मिश्रित" होता है।
विशेषताएं
कम प्रविष्टि नुकसान
निम्न पीडीएल
ऑप्टिकल पथ epoxy मुक्त
उच्च चैनल अलगाव
वाइड ऑपरेटिंग वेवलेंथ रेंज
उत्कृष्ट पर्यावरणीय स्थिरता
टेल्कोर्डिया आज्ञाकारी
अनुप्रयोग
ऑप्टिकल फाइबर संचार प्रणाली
CATV
WDM प्रणाली
EDFA, एम्पलीफायर आदि।
फाइबर लेज़र
विशिष्टता
| पैरामीटर | इकाई | एफडब्ल्यूडीएम डिवाइस | ||
| संचालन तरंग दैर्ध्य 1310, 50,1490, 10, 1550, 10 |
एनएम |
T1550 R1310 / 1490 |
||
| निविष्टी की हानि | डीबी | ट्रांसमिशन: ≤ 0.6 | ||
| परावर्तन: ≤ 0.4 | ||||
| ट्रांसमिशन चैनल अलगाव | डीबी | ≥ ३० | ||
| परावर्तन चैनल अलगाव | डीबी | ≥ १≥ | ||
| पीडीएल | डीबी | ≤ 0.1 | ||
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम / ℃ | ≤ 0.003 | ||
| सम्मिलन हानि थर्मल स्थिरता | डीबी / ℃ | ≤ 0.005 | ||
| हारकर लौटा | डीबी | ≥ 45 | ||
| ऑप्टिकल पावर | मेगावाट | ≤ 500 | ||
| परिचालन तापमान | ℃ | -10 ~ +70 | ||
| भंडारण तापमान | ℃ | -40 ~ +85 | ||
| सापेक्षिक आर्द्रता | % | ५ ~ ९ ५ | ||
| आयाम | मिमी | 100x80x10mm | ||
| नोट: 1. अनुकूलन उपलब्ध है। 2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें। |
||||
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एक्स = स्वनिर्धारित |
1x2 पोर्ट एफडब्ल्यूडीएम मॉड्यूल
|
|
