| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2FWDM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

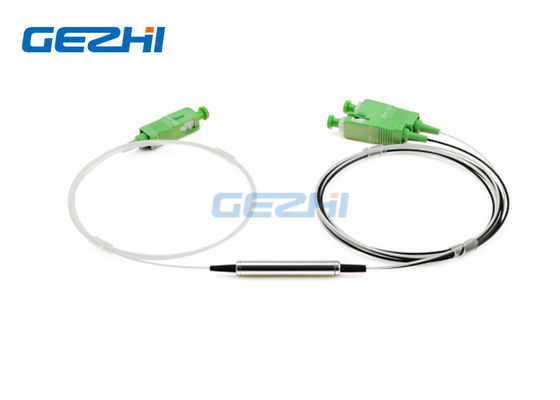

ट्रांसमिशन 1310nm रिफ्लेक्ट 1490 / 1550nm फ़िल्टर-आधारित WDM मल्टीप्लेक्सर्स
FWDM, फ़िल्टर-आधारित WDM या फ़िल्टर WDM के रूप में जाना जाता है।यह पतली फिल्म फ़िल्टर (TFF) तकनीक पर आधारित है।फ़िल्टर WDM का व्यापक रूप से WDM नेटवर्क, EDFA, रमन एम्पलीफायरों और फाइबर ऑप्टिक इंस्ट्रूमेंटेशन में उपयोग किया जाता है।डिवाइस एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य में प्रकाश को जोड़ती या अलग करती है।वे बहुत कम सम्मिलन हानि, कम ध्रुवीकरण निर्भरता हानि, उच्च अलगाव और उत्कृष्ट पर्यावरणीय स्थिरता प्रदान करते हैं।
GEZHI का FWDM उत्पाद परिवार ऑप्टिकल फाइबर सिस्टम में आमतौर पर उपयोग की जाने वाली तरंग दैर्ध्य खिड़कियों को कवर करता है
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | इकाई | एफडब्ल्यूडीएम डिवाइस | ||
| संचालन तरंग दैर्ध्य टी: ट्रांसमिशन वेवलेंथ आर: प्रतिबिंब तरंग दैर्ध्य 1310, 50,1490, 10, 1550, 10 1610 50 10, 1625, 25, 1650, 20 |
एनएम | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| निविष्टी की हानि | डीबी | ट्रांसमिशन: ≤ 0.6 | ||
| परावर्तन: ≤ 0.4 | ||||
| ट्रांसमिशन चैनल अलगाव | डीबी | ≥ ३० | ||
| परावर्तन चैनल अलगाव | डीबी | ≥ १≥ | ||
| पीडीएल | डीबी | ≤ 0.1 | ||
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम / ℃ | ≤ 0.003 | ||
| सम्मिलन हानि थर्मल स्थिरता | डीबी / ℃ | ≤ 0.005 | ||
| हारकर लौटा | डीबी | ≥ 45 | ||
| ऑप्टिकल पावर | मेगावाट | ≤ 500 | ||
| परिचालन तापमान | ℃ | -10 ~ +70 | ||
| भंडारण तापमान | ℃ | -40 ~ +85 | ||
| सापेक्षिक आर्द्रता | % | ५ ~ ९ ५ | ||
| आयाम | मिमी | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| नोट: 1. अनुकूलन उपलब्ध है। 2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें। |
||||
चित्र ए T13 / R15, T14 / R1315, T1415 / R13 FTTX फ़िल्टर WDM के लिए है
चित्र बी T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX फ़िल्टर WDM के लिए है
ट्रांसमिशन 1310nm रिफ्लेक्ट 1490 / 1550nm फ़िल्टर-आधारित WDM मल्टीप्लेक्सर्स
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एक्स = स्वनिर्धारित |
|
|
