| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x2FWDM -59 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

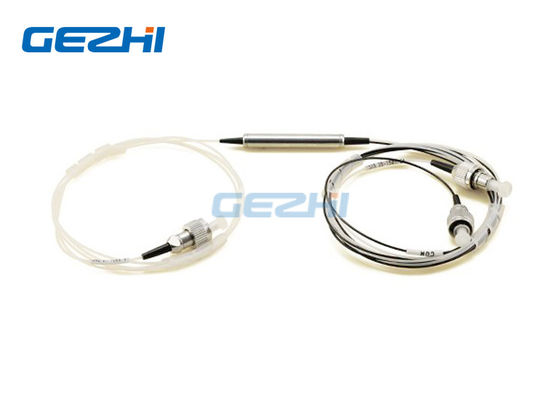

फ़िल्टर तरंगदैर्ध्य डिवीजन मल्टीप्लेक्स 980 / 1550nm डिवाइस
980 / 1550nm FWDM - उच्च प्रदर्शन DWDM ऑप्टिकल एम्पलीफायर और EDFA एम्पलीफायर के लिए
980 / 1550nm फ़िल्टर वेवलेंथ डिवीजन मल्टीप्लेक्स पर्यावरण की दृष्टि से स्थिर पतली-फिल्म फ़िल्टर तकनीक पर आधारित है।डिवाइस एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य में संयोजन या अलग प्रकाश करते हैं।वे बहुत कम सम्मिलन हानि, कम ध्रुवीकरण निर्भरता, उच्च अलगाव और उत्कृष्ट पर्यावरणीय स्थिरता प्रदान करते हैं।उच्च शक्ति हैंडलिंग क्षमता अद्वितीय बेनी प्रसंस्करण और उच्च गुणवत्ता वाले एआर कोटिंग के माध्यम से प्राप्त की जा सकती है।इन घटकों का व्यापक रूप से EDFAs, रमन एम्पलीफायरों, WDM नेटवर्क और फाइबर ऑप्टिकल उपकरणों में उपयोग किया गया है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | FWDM | |
| चैनल वेवलेंथ रेंज (nm) पास करें | 1520 ~ 1600 है | |
| चैनल तरंग दैर्ध्य रेंज (nm) को प्रतिबिंबित करें | 960 ~ 1000 है | |
| सम्मिलन हानि (dB) | चैनल को प्रतिबिंबित करें | <०.६ |
| चैनल पास करें | <1.0 | |
| सम्मिलन हानि भिन्नता (dB) | <0.3 | |
| एकांत | चैनल को प्रतिबिंबित करें | > १ 18 |
| चैनल पास करें | > ३० | |
| सम्मिलन हानि तापमान संवेदनशीलता (डीबी / डिग्री सेल्सियस) | <0.003 | |
| ध्रुवीकरण निर्भर हानि (dB) | <0.10 | |
| ध्रुवीकरण मोड फैलाव (पीएस) | <0.1 | |
| निर्देशन (dB) | > 60 | |
| रिटर्न लॉस (डीबी) | > 50 रु | |
| पावर हैंडलिंग (mW) | 300 | |
| ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 0 ~ +70 | |
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ +85 | |
| पैकेज आयाम (मिमी) |
|
|
| फाइबर प्रकार | कॉर्निंग HI 1060 कॉमन / पंप पोर्ट पर | |
| सिग्नल पोर्ट पर कॉर्निंग SMF-28 फाइबर | ||
फ़िल्टर तरंगदैर्ध्य डिवीजन मल्टीप्लेक्स 980 / 1550nm डिवाइस
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
|
59: 1550nm पास / 980nm दर्शाते हैं 95: 980nm पास / 1550nm प्रतिबिंबित एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एक्स = स्वनिर्धारित |
फ़िल्टर तरंगदैर्ध्य डिवीजन मल्टीप्लेक्स 980 / 1550nm डिवाइस
|
|
