WDM फ़िल्टर करें
Created with Pixso. FC PC कनेक्टर रेड ब्लू WDM फ़िल्टर 1x2 C बैंड फ़िल्टर WDM

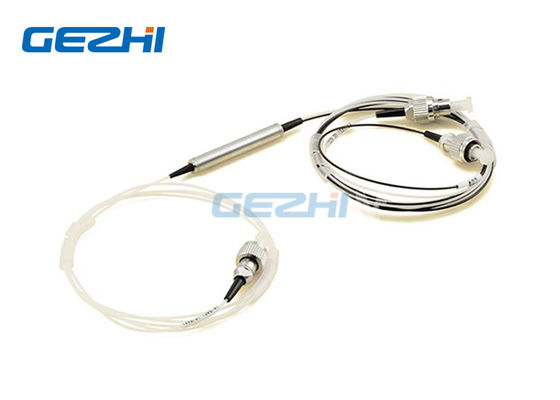

FC PC कनेक्टर रेड ब्लू WDM फ़िल्टर 1x2 C बैंड फ़िल्टर WDM

ब्रांड नाम: GEZHI or OEM
मॉडल संख्या: 1x2FWDM-R / बी
एमओक्यू: 1 पीसी
कीमत: विनिमय योग्य
Delivery Time: 5-8 कार्य दिवस
भुगतान की शर्तें: टी / टी, वेस्टर्न यूनियन
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE RoHS,ISO9001
उत्पाद का नाम:
रेड / ब्लू WDM
वेवलेंथ:
लाल नीला
बंदरगाह:
1X2
PackageLGX कैसेट:
स्टेनलेस स्टील ट्यूब
योजक:
एफसी / पीसी
आवेदन:
WDM नेटवर्क
पैकेजिंग विवरण:
कागज़ का बक्सा
आपूर्ति की क्षमता:
प्रति माह 100000 चैनल
प्रमुखता देना:

रेड ब्लू WDM

,

C बैंड DWDM डिवाइस

,

1x2 फ़िल्टर WDM

उत्पाद का वर्णन



1x2 रेड / ब्लू WDM फ़िल्टर C बैंड DWDM डिवाइस



GEZHI DWDM रेड / ब्लू फिल्टर एक पतली फिल्म फिल्टर डिवाइस है।यह एक तीन-पोर्ट डिवाइस है।एक पोर्ट को "कॉमन" कहा जाता है।अन्य दो पोर्ट दो तरंग दैर्ध्य "बैंड" के लिए नाली प्रदान करते हैं:लाल (λ> 1547 एनएम) और नीला (λ <1543 एनएम)। एक बैंड परावर्तित पैर के माध्यम से चला जाता है, और दूसरा बैंड पास पैर के माध्यम से जाता है।



विशेषताएं आवेदन
  • कम प्रविष्टि नुकसान
  • वाइड पास बैंड
  • उच्च चैनल अलगाव
  • उच्च विश्वसनीयता
  • WDM नेटवर्क
  • लाइन की निगरानी
  • दूरसंचार
  • परीक्षण उपकरण



DWDM रेड / ब्लू बैंड फ़िल्टर DWDM रेड / ब्लू बैंड फ़िल्टर DWDM रेड / ब्लू बैंड फ़िल्टर के साथ

प्लास्टिक एएसबी बॉक्स पैकेज 19 "1 आरयू रैक माउंट पैकेज के साथ स्टेनलेस स्टील ट्यूब के साथ





आमतौर पर, हालांकि, डिवाइस को टू-वे (यानी द्विदिश) डब्ल्यूडीएम के रूप में उपयोग किया जाता है।एक बैंड कॉमन लेग को भेजा जाता है, जबकि दूसरा बैंड कॉमन लेग से दिया जाता है।(उदाहरण आरेख देखें) एक DWDM मॉड्यूल में, जो एक Red / Blue फ़िल्टर का उपयोग करता है, एक Mux को एक Demux के साथ जोड़ा जा सकता है।



उदाहरण के लिए, Mux डीडब्ल्यूडीएम चैनलों को रेड बैंड में जोड़ती है, जबकि डिमक्स डीडब्लूडीएम चैनलों को ब्लू बैंड में अलग करती है।रेड / ब्लू फिलर का उपयोग करते हुए, एक रेड फाइबर चैनल और ब्लू रिसीव चैनल को एक ही फाइबर पर जोड़ सकता है।



आदेश की जानकारी

वेवलेंथ पैकेज युक्ति फाइबर प्रकार फाइबर व्यास फाइबर की लंबाई योजक
आर / बी = लाल / नीला तरंग दैर्ध्य

1 = Φ5.5 मिमी × 34 मिमी

2 = 90 × 20 × 10 मिमी

3 = 100 × 80 × 10.5 मिमी

4 = 120 × 80 × 18 मिमी

5 = 140 × 115 × 18 मिमी

6 = 19 ”1 यू रैकमाउंट

X = अन्य

9 = 9/125

एक्स = दूसरों

25 = 250um

90 = 900um

20 = 2.0 मिमी

30 = 3.0 मिमी

एक्स = दूसरों

05 = 0.5m

10 = 1.0m

15 = 1.5m

एक्स = दूसरों

OO = कोई नहीं

एफपी = एफसी / पीसी

एफए = एफसी / एपीसी

सपा = अनुसूचित जाति / पीसी

एसए = अनुसूचित जाति / एपीसी

एसटीपी = अनुसूचित जनजाति / पीसी

एसटीए = अनुसूचित जनजाति / एपीसी

एल.पी. = नियंत्रण रेखा / पीसी

ला = नियंत्रण रेखा / एपीसी

एक्स = दूसरों





कार्यनिष्पादन विशिष्टताएं

प्रकार FWDM
पास चैनल वेवलेंथ एनएम 1547 ~ 1561 (लाल) 1530 ~ 1543.2 (नीला)
परावर्तन चैनल वेवलेंथ एनएम 1530 ~ 154.2 (नीला) 1547 ~ 1561 (लाल)
पास चैनल प्रविष्टि का नुकसान डीबी ≤0.60
प्रतिबिंब चैनल सम्मिलन हानि डीबी ≤0.40
चैनल रिपल डीबी ≤0.3
आसन्न चैनल अलगाव डीबी ≥30
एक्सप्रेस चैनल अलगाव डीबी ≥12
पीडीएल डीबी ≤0.1
PMD पी एस / एनएम ≤0.1
दिशिकता डीबी ≥55
हारकर लौटा डीबी ≥50
ताकत सम्भालना मेगावाट 300
परिचालन तापमान -5 ~ 70
भंडारण तापमान -40 ~ + 85
पैकेज डाइमैन्शन मिमी φ5.5x34

नोट: 1. अनुकूलन उपलब्ध है।

2. सम्मिलन हानि में कनेक्टर शामिल नहीं है, प्रत्येक कनेक्टर 0.2dB हानि जोड़ देगा।

3. अन्य तरंग दैर्ध्य ग्राहक के अनुरोध पर बनाया जा सकता है।उदाहरण के लिए, एल-बैंड आर / बी, सी / एल बैंड।





FC PC कनेक्टर रेड ब्लू WDM फ़िल्टर 1x2 C बैंड फ़िल्टर WDM 0

द्वि-दिशात्मक उपयोग में एक रेड / ब्लू डब्ल्यूडीएम का उदाहरण।
