| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | CCWDM-8CH |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

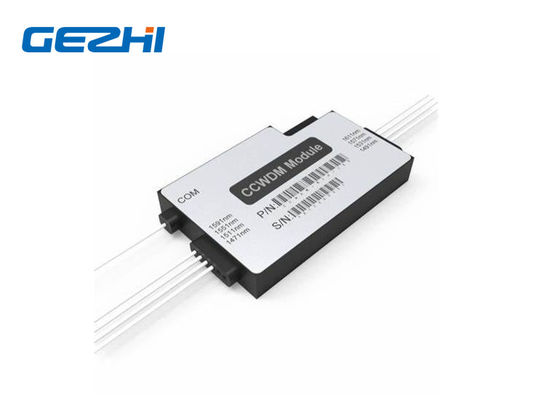

1x8 कॉम्पैक्ट CWDM मॉड्यूल मिनी फाइबर ऑप्टिकल मल्टीप्लेक्स
GEZHI 8 चैनल CCWDM मॉड्यूल कॉम्पैक्ट CWDM (कॉम्पैक्ट मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग) है, जो TFF (पतली फिल्म फ़िल्टर) पर आधारित एक तरंग दैर्ध्य मल्टीप्लेक्सिंग तकनीक है।यह CWDM मॉड्यूल की तरह ही काम करता है, सिवाय इसके कि CCWDM, आम सीडब्ल्यूडीएम फाइबर कैस्केडिंग विधि की तुलना में मुक्त अंतरिक्ष प्रौद्योगिकी का उपयोग करता है, CWDM मॉड्यूल की तुलना में, CCWDM पैकेज का आकार बहुत छोटा है, सम्मिलन हानि कम है और स्थिरता है बेहतर;यह CWDM उत्पादों को दूरसंचार, कॉर्पोरेट नेटवर्क, PON नेटवर्क, केबल टीवी और अन्य क्षेत्रों में उपयोग किया जाता है।निचले सम्मिलन की हानि का उपयोग करते समय CCWDM मॉड्यूल में कम संकेत क्षीणन होता है, जिससे सिग्नल ट्रांसमीटर की बिजली की आवश्यकता कम हो जाती है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशेष विवरण
| पैरामीटर | 4 चौ | 4 + UPG | 8 चौ | 8 + UPG1 | 8 + UPG2 | ||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1620 | ||||||
| चैनल तरंग दैर्ध्य (nm) | 1270,1290, ..., 1590,1610, या 1271,1291, ..., 1591,1611 | ||||||
| UPG पोर्ट वेवलेंथ रेंज (एनएम) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| चैनल रिक्ति (एनएम) | 20 | ||||||
| चैनल पासबैंड (nm) | CWL +/- 6.5nm | ||||||
| सम्मिलन हानि (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| चैनल रिपल (dB) | ≤0.3 | ||||||
| अलगाव (डीबी) | सटा हुआ | > 30 | |||||
| गैर adjacen | > 40 | ||||||
| यूपीजी अलगाव (डीबी) | NA | > 15 | NA | > 15 | > 15 | ||
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | ≤0.2 | ||||||
| दिशिकता (डीबी) | > 45 | ||||||
| रिटर्न लॉस (डीबी) | > 45 | ||||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | ||||||
| ऑपरेटिंग तापमान (℃) | -40 ~ + 75 | ||||||
| भंडारण तापमान (℃) | -40 ~ + 85 | ||||||
| फाइबर प्रकार | G657A1 | ||||||
| योजक | TBD | ||||||
| पैकेज आयाम (मिमी) | L55 x W35 x H8 या L46 x W28 x H6 | ||||||
आदेश की जानकारी
| विन्यास | चैनल नं। | घेंटा प्रकार | रेशा लंबाई | अवनति(मिमी) | योजक |
| सीसी = CCWDM |
40 = 4 चैनल 41 = 4 + UPG 80 = 8 चैनल 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1m |
1 = L55 x W35 xH8 2 = एल 46 एक्स डब्ल्यू 28 एक्स एच 6 |
0 = कोई नहीं = 5 नियंत्रण रेखा / एपीसी 7 = दूसरों |
अद्वितीय मुक्त अंतरिक्ष प्रौद्योगिकी
1x8 कॉम्पैक्ट CWDM मॉड्यूल मिनी फाइबर ऑप्टिकल मल्टीप्लेक्स फ्री-स्पेस तकनीक को अपनाता है, जो डेटा को वायरलेस तरीके से प्रसारित करने के लिए मुक्त स्थान में प्रकाश प्रसार का उपयोग करता है।डिवाइस के अंदर, आसन्न सिग्नल चैनलों को फाइबर के बजाय समानांतर बीम द्वारा कैस्केड किया जाता है।यह पैकेज बॉक्स के लिए बहुत सारे स्थान बचाता है, और अद्वितीय कारीगरी कम प्रविष्टि नुकसान के साथ CCWDM Mux Demux को भी मदद करती है।
1x8 कॉम्पैक्ट CWDM मॉड्यूल मिनी फाइबर ऑप्टिकल मल्टीप्लेक्स
मशीनी चित्रांकन
श्रेणी 1
टाइप 2
|
|
