| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 96CH AWG |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| डिलीवरी का समय: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

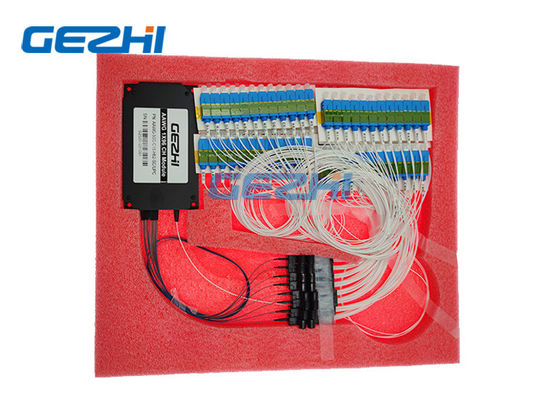

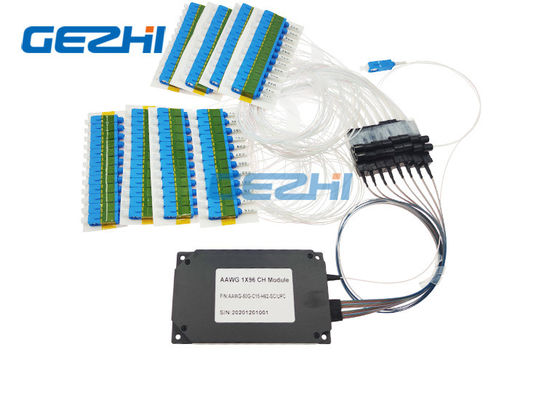

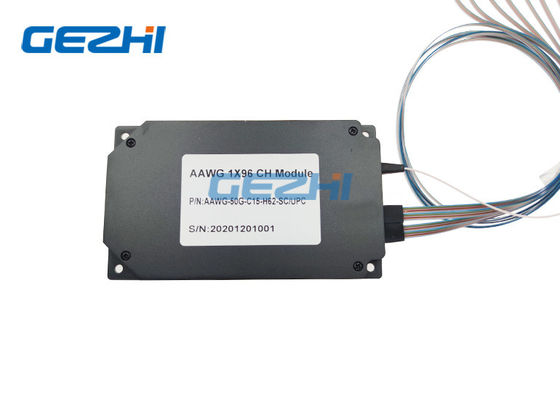

एल-बैंड 96 चैनल 50Ghz एथर्मल AWG DWDM मॉड्यूल
GEZHI फोटोनिक्स कं, लिमिटेड AAWG मॉड्यूल DWDM उपकरण मल्टीप्लेक्स / demultiplexer ब्लॉकों का मुख्य घटक है।AAWG एक विस्तृत तापमान रेंज में काम करने की अनुमति देता है।चिप थर्मल विस्तार का मुआवजा प्रदान करने के कारण GEZHI का AAWG मॉड्यूल एक पूरी तरह से निष्क्रिय डिवाइस है।मॉड्यूल में विद्युत आपूर्ति का अनुरोध करने वाले सिस्टम के घटक शामिल नहीं हैं।
AAWG मॉड्यूल को 1525-1565 एनएम (सी-बैंड) बैंड में ऑप्टिकल सिग्नल के मल्टीप्लेक्सिंग या डेमूलिप्लेक्सिंग के लिए डिज़ाइन किया गया है, 100 या 50 गीगाहर्ट्ज़ के चरण के साथ 40 से 96 चैनलों का उपयोग करके डिवाइस के कॉन्फ़िगरेशन।अनुकूलित विनिर्देश एल-बैंड आदि जैसे उपलब्ध हैं।
विशेषताएं
उच्च स्थिरता और विश्वसनीयता
वाइड पास बैंड
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
डेटा भूखे अनुप्रयोगों के लिए उच्च क्षमता
गौसियन आकार के पास बैंड के साथ एक-एअर्थल AWG तकनीक पर आधारित है
संरक्षण के उच्च डिग्री के साथ अधिकतम प्रदर्शन के लिए अभिनव शिल्प कौशल
अनुप्रयोग
डेटा सेंटर
WDM नेटवर्क
दूरसंचार
मेट्रो नेटवर्क
CATV अनुप्रयोगों
एक्सेस नेटवर्क
विनिर्देश
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिनट | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 96 | 80, 96 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 50 | गीगा | |||
| 1dB बैंडविड्थ |
0.18 |
एनएम | गौसियन प्रकार | ||
| 3DB बैंडविड्थ |
0.28 |
एनएम | |||
| इल | । | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| आसन्न क्रॉसस्टॉक | २२ | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | २। | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | २० | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल पावर | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पीएस / एनएम | ||
| पीएमडी | 0.5 | पी.एस. | |||
ऑप्टिकल सिग्नल ट्रांसमिशन आरेख
|
|
