| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x96 एएडब्ल्यूजी |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

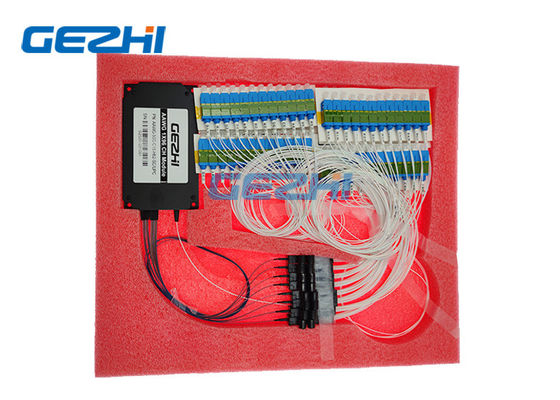

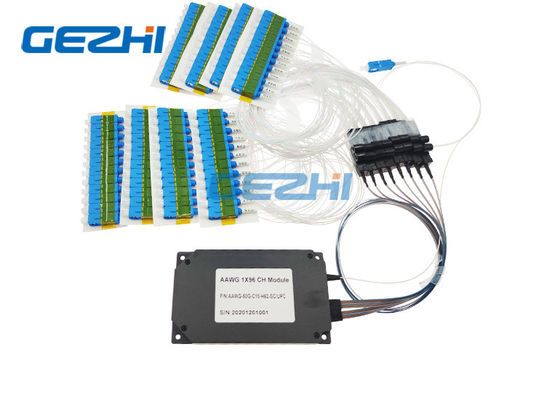

कम सम्मिलन हानि 1x96 एथरमल AWG DWDM मॉड्यूल
सरणी-वेवगाइड ग्रेटिंग (AWG) तरंग दैर्ध्य बहु / demultiplexer WDM प्रणाली में उपयोग के लिए विभिन्न तरंग दैर्ध्य के ऑप्टिकल संकेतों को जोड़ती है और विभाजित करती है।यह 50GHz एथर्मल AWG जो अनुकूलित डिजाइन और सटीक निर्माण द्वारा उच्च प्रदर्शन हासिल किया है।फ्लैट-टॉप फिल्टर आकार के साथ पूरे सी-बैंड के लिए 96ch तक उपलब्ध है।अनुकूलित विनिर्देश एल-बैंड आदि जैसे उपलब्ध हैं।
GEZHI फोटोनिक्स कं, लिमिटेड AAWG मॉड्यूल DWDM उपकरण मल्टीप्लेक्स / demultiplexer ब्लॉकों का मुख्य घटक है।AAWG एक विस्तृत तापमान रेंज में काम करने की अनुमति देता है।चिप थर्मल विस्तार का मुआवजा प्रदान करने के कारण GEZHI का AAWG मॉड्यूल एक पूरी तरह से निष्क्रिय डिवाइस है।मॉड्यूल में विद्युत आपूर्ति का अनुरोध करने वाले सिस्टम के घटक शामिल नहीं हैं।
विशेषताएं
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
उच्च स्थिरता और विश्वसनीयता
वाइड पास बैंड
डेटा भूखे अनुप्रयोगों के लिए उच्च क्षमता
गौसियन आकार के पास बैंड के साथ एक-एअर्थल AWG तकनीक पर आधारित है
अनुप्रयोग
मेट्रो नेटवर्क
डेटा सेंटर
WDM नेटवर्क
CATV अनुप्रयोगों
दूरसंचार
एक्सेस नेटवर्क
विनिर्देश
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिनट | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 96 | 80, 96 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 50 | गीगा | |||
| 1dB बैंडविड्थ |
0.18 |
एनएम | गौसियन प्रकार | ||
| 3DB बैंडविड्थ |
0.28 |
एनएम | |||
| इल | । | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| आसन्न क्रॉसस्टॉक | २२ | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | २। | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | २० | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल पावर | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पीएस / एनएम | ||
| पीएमडी | 0.5 | पी.एस. | |||
ऑप्टिकल सिग्नल ट्रांसमिशन आरेख
आदेश की जानकारी
| AAWG | XX | एक्स | XX | XXX | XX | XX | XX |
| अंतर | चिप टाइप | चैनल संख्या | पहला चैनल | इनपुट फाइबर लंबाई | आउटपुट फाइबर लंबाई | इन / आउट कनेक्टर | |
| एथर्मल AWG |
05 = 50GHz 10 = 100GHz 20 = 200GHz |
एफ = फ्लैट-टॉप जी = गौसियन |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = निर्दिष्ट करें |
C14 = C14 ... ... ... H25 = H25 ... ... ... H60 = H60 ... ... ... XXX = निर्दिष्ट करें |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी 20 = 2.0 मी 25 = 2.5 मी XX = निर्दिष्ट करें |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी 20 = 2.0 मी 25 = 2.5 मी XX = निर्दिष्ट करें |
0 = कोई नहीं एलपी = एलसी / पीसी एलए = एलसी / एपीसी एसपी = एससी / पीसी SA = SC / APC एफपी = एफसी / पीसी एफए = एफसी / एपीसी एक्स = निर्दिष्ट करें |
|
|
