| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | WDM फ़िल्टर करें |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

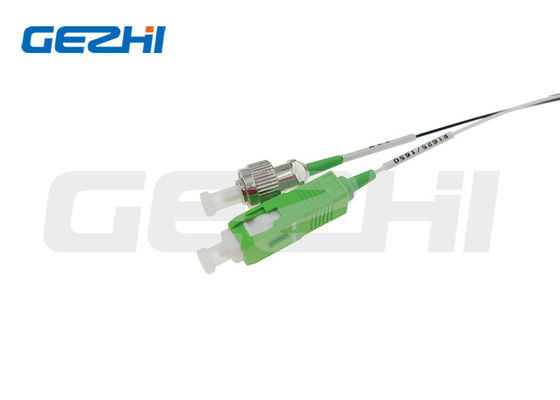

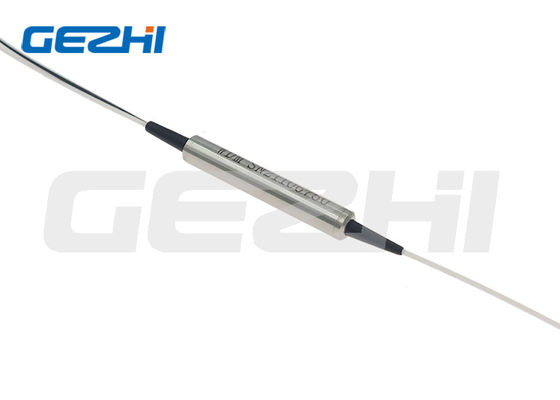

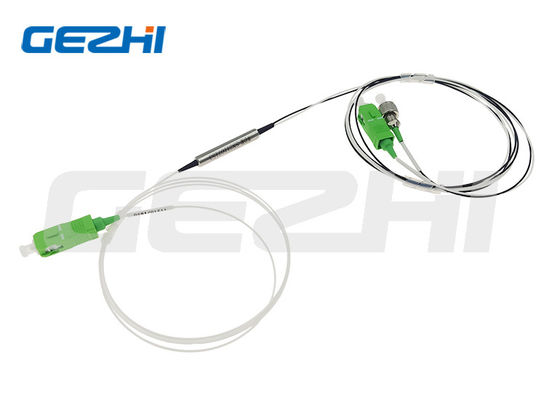

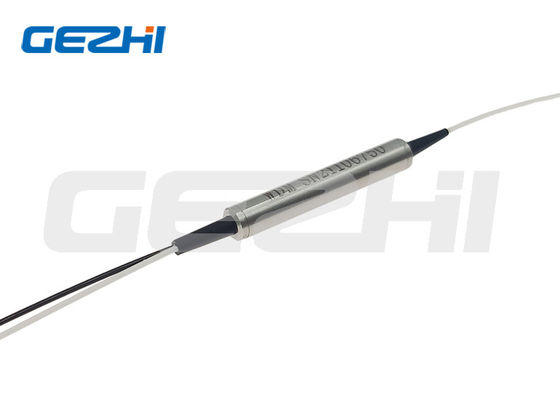

OTDR परीक्षण के लिए ऑप्टिकल फाइबर फ़िल्टर WDM FTTX 1625/1650nmnm
ऑप्टिकल फिल्टर WDM एक उपकरण है जिसका उपयोग तरंग दैर्ध्य चयन के लिए किया जाता है, जो बड़ी संख्या में तरंग दैर्ध्य से आवश्यक तरंग दैर्ध्य का चयन कर सकता है और अतिरिक्त तरंग दैर्ध्य को अस्वीकार कर सकता है।इसका उपयोग तरंग दैर्ध्य चयन, ऑप्टिकल एम्पलीफायर के शोर फिल्टर, लाभ समीकरण, ऑप्टिकल मल्टीप्लेक्सिंग / डीमल्टीप्लेक्सिंग में किया जा सकता है।
ऑप्टिकल फाइबर फ़िल्टर WDM FTTX 1625nm विशेष ऑप्टिकल घटकों और उन्नत तकनीक द्वारा बनाया गया है, यह 1260-1590nm तरंग दैर्ध्य को गहराई से पारित कर सकता है लेकिन कुशलता से 1600-1670nm तरंग दैर्ध्य को प्रतिबिंबित कर सकता है।यह उत्पाद मुख्य रूप से ऑप्टिकल फाइबर ऑन-लाइन परीक्षण में उपयोग किया जाता है।यह 1625/1650nm ऑप्टिकल फाइबर फ़िल्टरिंग का आदर्श घटक है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विनिर्देश
| पैरामीटर | T1625/1650nm |
|---|---|
| ऑपरेटिंग वेवलेंथ रेंज (पास बैंड) | T1600~1670nm |
| ऑपरेटिंग वेवलेंथ रेंज (रिफ्लेक्ट बैंड) | १२६०~१५९०एनएम |
| सम्मिलन हानि (पास बैंड) | ०.८ डीबी |
| सम्मिलन हानि (प्रतिबिंब बैंड) | 0.6 डीबी |
| अलगाव (पास बैंड) | ≥ ५० डीबी |
| अलगाव (प्रतिबिंबित बैंड) | ≥ ३५ डीबी |
| लहर | ≤ 0.3 डीबी |
| हारकर लौटा | ≥ ५० डीबी |
| दिशिकता | ≥ ५० डीबी |
| अधिकतम पावर हैंडलिंग | 300 मेगावाट |
| परिचालन तापमान | -5 डिग्री सेल्सियस ~ +70 डिग्री सेल्सियस |
| भंडारण तापमान | -40°C ~ +85°C |
| पैकेज आयाम - 900μm ढीली ट्यूब या नंगे फाइबर | 5.5 मिमी (Φ) x 35.0 मिमी (एल) |
नोट 1: निर्दिष्ट सभी मान कनेक्टर के बिना हैं।
नोट 2: अनुरोध पर उपलब्ध उच्च प्रदर्शन विनिर्देश।
आदेश की जानकारी:
| वेवलेंथ | पैकेज युक्ति | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
T1625/1650: T1625/1650R13/14
|
0=ग्लास ट्यूब L1=LGX चेसिस |
9=9/125 एक्स = अन्य |
25=250um 90=900um 20 = 2.0 मिमी 30=3.0मिमी एक्स = अन्य |
05=0.5m 10=1.0m 15=1.5m एक्स = अन्य |
00=कोई नहीं एलपी = एलसी / यूपीसी एलए = एलसी / एपीसी एसपी = एससी / यूपीसी एसए=एससी/एपीसी एफपी = एफसी / यूपीसी एफए = एफसी / एपीसी एक्स = अनुकूलित |
|
|
