| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | WDM फ़िल्टर करें |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

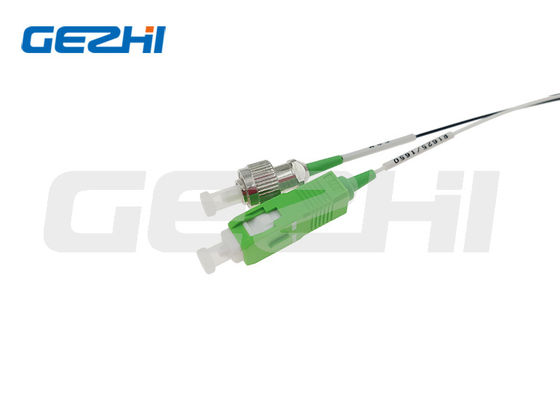

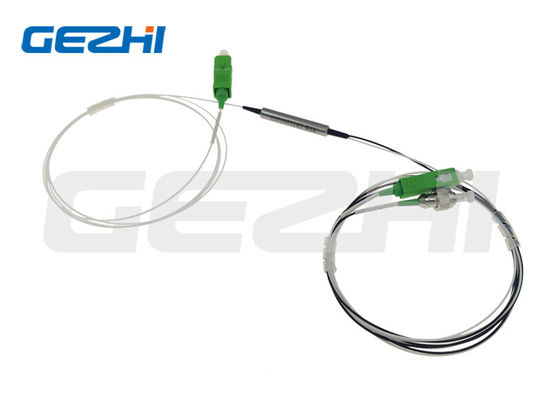

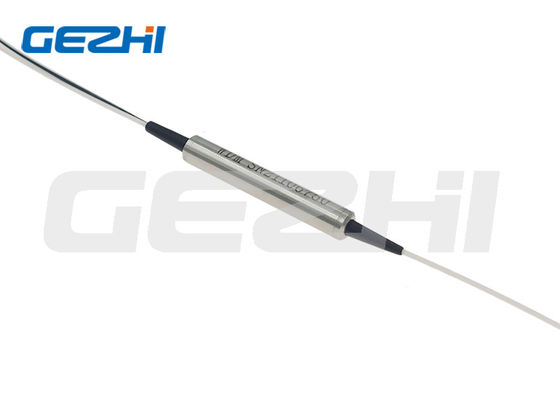

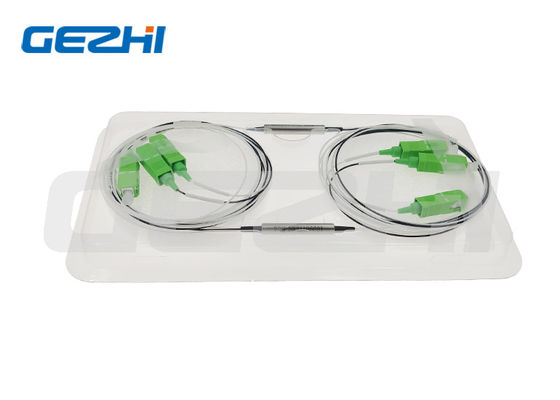

ट्रांसमिशन 1620nm परावर्तन 1310/1490/1550nm 1x2 OTDR के लिए फ़िल्टर WDM ट्यूब;
ऑप्टिकल फिल्टर एक उपकरण है जिसका उपयोग तरंग दैर्ध्य चयन के लिए किया जाता है, जो बड़ी संख्या में तरंग दैर्ध्य से आवश्यक तरंग दैर्ध्य का चयन कर सकता है और अतिरिक्त तरंग दैर्ध्य को अस्वीकार कर सकता है।इसका उपयोग तरंग दैर्ध्य चयन, ऑप्टिकल एम्पलीफायर के शोर फिल्टर, लाभ समीकरण, ऑप्टिकल मल्टीप्लेक्सिंग / डीमल्टीप्लेक्सिंग में किया जा सकता है।
ऑप्टिकल फाइबर फ़िल्टर WDM FTTX 1625nm FWDM-1625 विशेष ऑप्टिकल घटकों और उन्नत तकनीक द्वारा बनाया गया है, यह 1260-1590nm तरंग दैर्ध्य को गहराई से पारित कर सकता है लेकिन कुशलता से 1600-1670nm तरंग दैर्ध्य को प्रतिबिंबित कर सकता है।यह उत्पाद मुख्य रूप से ऑप्टिकल फाइबर ऑन-लाइन परीक्षण में उपयोग किया जाता है।यह 1625/1650nm ऑप्टिकल फाइबर फ़िल्टरिंग का आदर्श घटक है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विनिर्देश
| पैरामीटर | विनिर्देश | |
| केंद्रीय तरंग दैर्ध्य (एनएम) | १६२५ | |
| पास बैंड तरंग दैर्ध्य (एनएम) | 1600~1670 | |
| परावर्तन तरंग दैर्ध्य (एनएम) | १२६०~१५९० | |
| निविष्ट वस्तु का नुकसान | पास (सी→टी)@PB | 0.8 |
| प्रतिबिंबित करें (सी→आर)@एसबी | 0.6 | |
| अलगाव (पास) | 40 | |
| अलगाव (संदर्भ) | 15 | |
| डायरेक्टिविटी (डीबी) | 55 | |
| वापसी हानि (डीबी) | 45 | |
| पीडीएल (डीबी) | ≤0.10 | |
| सम्मिलन हानि थर्मल स्थिरता (डीबी) | 0.005 | |
| पावर हैंडलिंग (मेगावाट) | 500 | |
| ऑपरेटिंग तापमान (℃) | 0 ~ +70 | |
| भंडारण तापमान (℃) | -40 ~ +85 | |
| आयाम (मिमी) | 5.5xL35mm | |
नोट: अनुरोध पर उपलब्ध उच्च प्रदर्शन विनिर्देश।
आदेश की जानकारी:
| एफडब्ल्यूडीएम | पास तरंगदैर्ध्य | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | योजक |
| एफडब्ल्यूडीएम | १६२५एनएम | 00=ग्लास ट्यूब एस 1 = Φ5.5x35 मिमी ए0 = 90x20x10 मिमी ए 1 = एबीएस बॉक्स 100x80x10 मिमी ए 2 = एबीएस बॉक्स 120x80x18 मिमी ए 3 = एबीएस बॉक्स 140x115x15 मिमी L1=LGX 129*29*130mm L2=LGX 2slot रैक में डालें L4=LGX 4slot रैक में सम्मिलित करें R1=19" 1 यू रैक R2=2slot 19″1U रैक R4=4स्लॉट 19″1U रैक एक्स = अनुकूलित |
00 = नंगे फाइबर 09=900um ढीली ट्यूब 20 = 2.0 मिमी 30=3.0मिमी |
05=0.5m 10=1.0m 15=1.5m एक्स = अनुकूलित |
00=कोई नहीं एलपी = एलसी / यूपीसी एलए = एलसी / एपीसी एसपी = एससी / यूपीसी एसए=एससी/एपीसी एफपी = एफसी / यूपीसी एफए = एफसी / एपीसी एक्स = अनुकूलित |
|
|
