| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | FWDM-T15R13/14 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

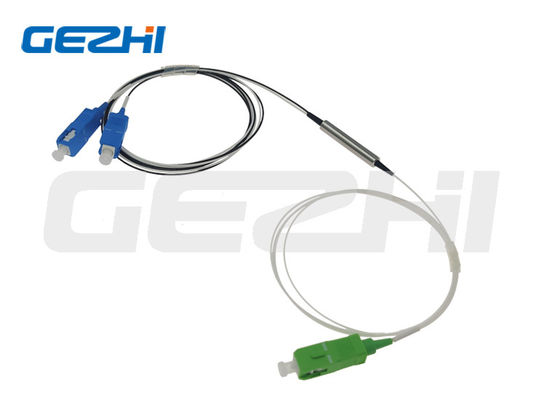

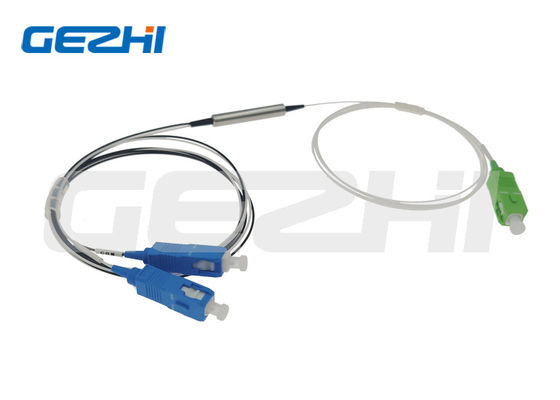

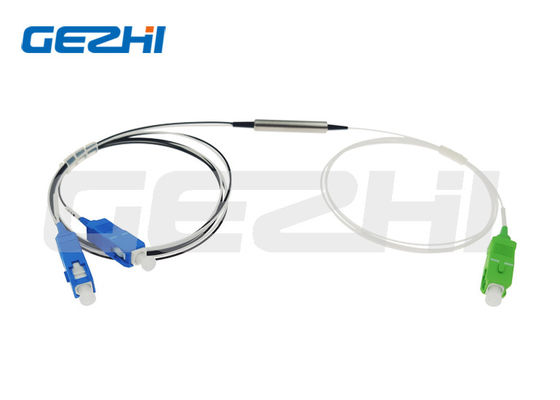

ऑप्टिकल फाइबर FWDM FTTH 1310/1490/1550nm फ़िल्टर WDM
WDM FTTH आर्किटेक्चर में मुख्य घटकों में से एक है। FTTH WDM असाधारण बैंडपास प्रदर्शन प्रदान करने के लिए उच्च प्रदर्शन पतली फिल्म हस्तक्षेप फिल्टर का उपयोग करता है।द्विदिश सुविधा के साथ, इसे ONT और OLT उपकरण इकाई पर लागू किया जा सकता है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विनिर्देश
| मापदंडों | इकाई | एफडब्ल्यूडीएम डिवाइस | ||
| ऑपरेटिंग तरंगदैर्ध्य टी: संचरण तरंग दैर्ध्य आर: प्रतिबिंब तरंग दैर्ध्य १३१० ± ५०,१४९० ± १०, १५५० ± १० १६१० ± १०, १६२५ ± २५, १६५० ± २० |
एनएम | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| निविष्ट वस्तु का नुकसान | डीबी | ट्रांसमिशन: 0.6 | ||
| परावर्तन: 0.4 | ||||
| ट्रांसमिशन चैनल अलगाव | डीबी | ३० | ||
| प्रतिबिंब चैनल अलगाव | डीबी | १७ | ||
| पीडीएल | डीबी | 0.1 | ||
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम / ℃ | 0.003 | ||
| सम्मिलन हानि थर्मल स्थिरता | डीबी / ℃ | 0.005 | ||
| हारकर लौटा | डीबी | ४५ | ||
| ऑप्टिकल पावर | मेगावाट | ५०० | ||
| परिचालन तापमान | ℃ | -10 ~ +70 | ||
| भंडारण तापमान | ℃ | -40 ~ +85 | ||
| सापेक्षिक आर्द्रता | % | 5 ~ 95 | ||
| आयाम | मिमी | 5.5×35 | 90×20×10 | |
| नोट: 1. अनुकूलन उपलब्ध है। 2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर अतिरिक्त 0.2dB नुकसान जोड़ें। |
||||
ट्रांसमिशन 1310nm रिफ्लेक्ट 1490/1550nm फ़िल्टर-आधारित WDM मल्टीप्लेक्सर्स
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर शामिल करें) |
योजक | आयाम |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 एक्स = अन्य |
25=250um 90=900um 20:2000um 30=3000um एक्स = अन्य |
05=0.5m ±0.05m 10=1.0m ± 0.05m 15=1.5m ±0.05m एक्स = अन्य |
00=कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए=एससी/एपीसी एसटीपी = एसटी / पीसी एसटीए = एसटी / एपीसी एलपी = एलसी / पीसी एलए = एलसी / एपीसी एक्स = अन्य |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm एक्स = अनुकूलित |
|
|
