| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | सीईएक्स मॉड्यूल |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

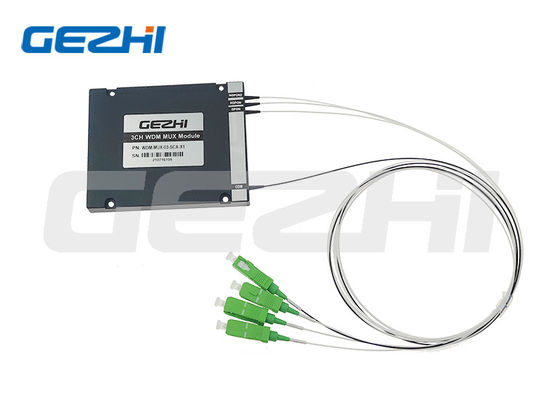

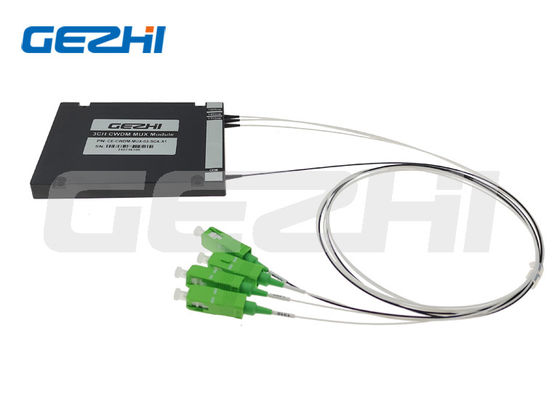

मौजूदा और अगली पीढ़ी PON WaveCEx TWDM मॉड्यूल
यह सह-अस्तित्व तत्व (सीईएक्स) वेवसीएक्स टीडब्ल्यूडीएम मॉड्यूल उभरती हुई एक्सजीएस-पीओएन और अगली पीढ़ी की एनजी-पीओएन2 प्रौद्योगिकियों के साथ वर्तमान जी-पीओएन एफटीटीएच सेवाओं को संयोजित करने के लिए एक एकल डब्लूडीएम उपकरण है।
खैर, सह-अस्तित्व तत्व के साथ अतिरिक्त प्रावधान तरंग दैर्ध्य में आरएफ, प्वाइंट टू प्वाइंट (पीटीपी) शामिल हैं, और ओटीडीआर निगरानी उपलब्ध है।
प्रीमियम ऑप्टिकल घटक और उच्च गुणवत्ता वाली कनेक्टिविटी बेहतर प्रदर्शन, सबसे कम नुकसान और मजबूत नेटवर्क विश्वसनीयता सुनिश्चित करती है।
GEZHI Photonics Co., Ltd एक कारखाना है जो एक विशिष्ट PON परिनियोजन को फिट करने के लिए सह-अस्तित्व तत्व उत्पादों का एक लचीला मंच प्रदान करता है जो आपकी आवश्यकताओं के लिए सबसे अधिक लागत प्रभावी है - आपकी आवश्यकताओं के आधार पर प्रत्येक CEx को सभी PON सेवाओं के साथ या पूरी तरह से पूरक किया जा सकता है। केवल सेवाओं का अनुरोध किया।
|
विशेषताएं |
अनुप्रयोग |
|
|
विनिर्देश
| प्रकार | वेवसीएक्स TWDM मॉड्यूल | |
| चैनल संख्या | / | 3 |
| ऑपरेटिंग तरंगदैर्ध्य | एनएम |
जीपीओएन पोर्ट: 1290 ~ 1330 और 1480 ~ 1500 एक्सजीएस-पीओएन: 1260-1280 एनएम और 1575 एनएम -1580 एनएम एनजीपीओएन-2 पोर्ट: 1524~1544&1596~1625 |
| सीईएक्स मॉड्यूल का सम्मिलन नुकसान | डीबी | 1.2 |
| सीईएक्स मॉड्यूल का अलगाव | डीबी | > 30 |
| सीईएक्स मॉड्यूल का ध्रुवीकरण निर्भर नुकसान | डीबी |
0.1 |
| सीईएक्स मॉड्यूल का ध्रुवीकरण मोड फैलाव | डीबी |
0.1
|
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम / ℃ | 0.002 |
| सम्मिलन हानि थर्मल स्थिरता | डीबी / ℃ | 0.005 |
| दिशिकता | डीबी | 50 |
| हारकर लौटा | डीबी | 50 |
| परिचालन तापमान | ℃ |
-5~+75
|
| भंडारण तापमान | ℃ | -40~+85 |
| सीईएक्स मॉड्यूल का पैकेज आकार | मिमी | एबीएस बॉक्स 100x80x10 मिमी |
सह-अस्तित्व तत्व (सीईएक्स) मॉड्यूल का विस्तार तरंगदैर्ध्य:
GPON: 1290-1330nm और 1480nm-1500nm
एक्सजीएस-पीओएन: 1260-1280 एनएम और 1575 एनएम -1580 एनएम
NG-PON2: 1524-1544nm और 1596-1603nm
एनजी-पीओएन२+पीटीपी: एनजी-पीओएन२ + १६०३-१६२५ एनएम
ओटीडीआर और आरएफ तरंग दैर्ध्य:
ओटीडीआर: 1625-1675nm
आरएफ: 1550-1560 एनएम
आदेश की जानकारी:
| सीईएक्स | विन्यास | बंडल का प्रकार | केबल प्रकार | फाइबर की लंबाई | योजक |
| GXN=GPON+XGS-PON+NGPON-2 |
एस = सिंगल फाइबर डी = दोहरी फाइबर |
ए 1 = एबीएस बॉक्स 100x80x10 मिमी ए 2 = एबीएस बॉक्स 120x80x18 मिमी ए 3 = एबीएस बॉक्स 140x115x18 मिमी L1=LGX 129*29*130mm L2=LGX 2slot रैक में डालें L4=LGX 4slot रैक में सम्मिलित करें R1=19" 1 यू रैक R2=2slot 19″1U रैक R4=4स्लॉट 19″1U रैक एक्स = अनुकूलित |
00=कोई नहीं 09=900um ढीली ट्यूब 20 = 2.0 मिमी 30=3.0मिमी |
00=कोई नहीं 05=0.5m 10=1.0m एक्स = अनुकूलित |
00=कोई नहीं एलपी = एलसी / यूपीसी एलए = एलसी / एपीसी एसपी = एससी / यूपीसी एसए=एससी/एपीसी एफपी = एफसी / यूपीसी एफए = एफसी / एपीसी एक्स = अनुकूलित |
|
|
