| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x96 चैनल AWG DWDM mux डिमक्स मॉड्यूल |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$398-US$688 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

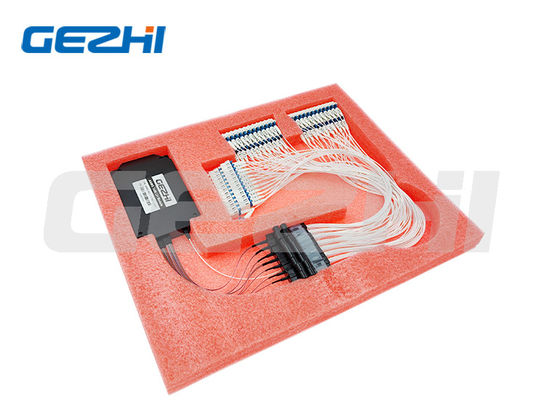

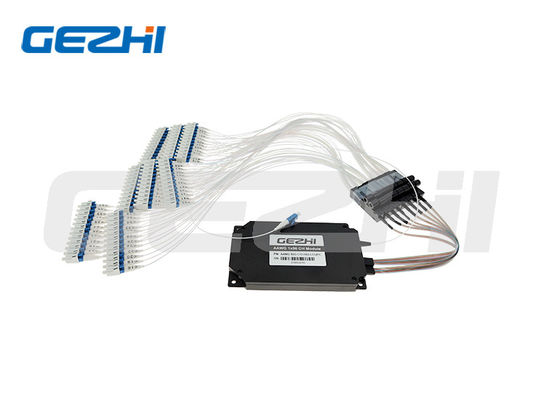

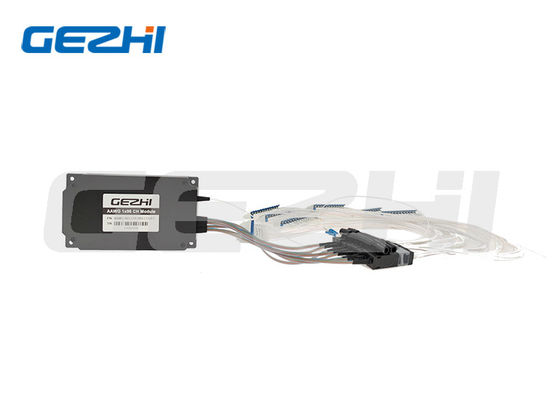

96CH Mux Demux एक उच्च-घनत्व, कम-हानि वाला स्टैंडअलोन पैसिव ऑप्टिकल मॉड्यूल है जो एक ही साइट पर 96 DWDM चैनलों तक को एकत्रित करके बुनियादी ढांचे की बचत के लिए एक उत्कृष्ट समाधान प्रदान करता है। सभी 96 चैनल उच्च-गुणवत्ता वाली AAWG तकनीक का उपयोग करके चैनलों के बीच ITU-T 100GHz रिक्ति के अनुसार C-बैंड पर फैले हुए हैं। यह ऑप्टिकल मेट्रो एज और एक्सेस नेटवर्क में WWDM, CWDM और DWDM पर PDH, SDH/SONET और ETHERNET सेवाओं के परिवहन के लिए पूरी तरह से उपयुक्त है। GEZHI Photonics मेटल बॉक्स, रैकमाउंट, या अनुकूलित पैकेज सहित विभिन्न पैकेज प्रकारों की आपूर्ति करता है।
| पैरामीटर | इकाई | AAWG मॉड्यूल |
|---|---|---|
| चैनल | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 |
| चैनल रिक्ति | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 |
| चिप प्रकार | -- | गॉसियन प्रकार | फ्लैट टॉप प्रकार |
| 1dB चैनल बैंडविड्थ | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 |
| 3dB चैनल बैंडविड्थ | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 |
| इंसर्शन लॉस | dB | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 |
| निकटवर्ती क्रॉसस्टॉक | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 |
| गैर-निकटवर्ती क्रॉसस्टॉक | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 |
| कुल क्रॉसस्टॉक | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 |
| रिटर्न लॉस | dB | >40 |
| रिपल | dB | <0.7 |
| PDL | dB | <0.5 |
| PMD | ps | <0.5 |
| क्रोमैटिक डिस्पर्शन | Ps/nm | ±20 |
| ऑपरेटिंग तापमान | ℃ | -5~+65 |
| भंडारण तापमान | ℃ | -40~+85 |
|
|
